Solární panel Trina Solar TSM-470NEG9R.28 470 Wp

Kód: 1763154
Neohodnoceno
2 387 Kč / ks 1 973 Kč bez DPH Měrná cena:
Vyprodáno
Možnosti doručení
Položka byla vyprodána…
Množstevní sleva
1 - 6 ks
2 387 Kč / ks
7 - 18 ks = sleva 2 %
2 339 Kč / ks
19 a více ks = sleva 4 %
2 292 Kč / ks
Ušetříte 0 Kč
černý rám I bílé pozadí I 470 Wp I TOPCon

Detailní informace

Detailní popis produktu

Trina Solar Vertex S+ 470 Wp (TSM-470NEG9R.28)

Vysoce účinný fotovoltaický modul typu sklo-sklo postavený na pokročilých N-type i-TOPCon článcích. Nabízí špičkový výkon 470 Wp, účinnost 23,5 % a výjimečnou mechanickou i chemickou odolnost v kompaktním formátu pro střešní instalace.

  • Špičkový jmenovitý výkon 470 Wp s účinností modulu 23,5 %
  • Dvojité sklo (1,6 + 1,6 mm) zaručuje vysokou požární odolnost a ochranu proti mikrotrhlinám
  • Záruka 30 let na lineární výkon s garancí minimálně 87,4 % původního výkonu
Solární panel Trina Solar TSM-470NEG9R.28 470 Wp

Moderní N-type technologie v robustním provedení sklo-sklo

Modul Trina Solar TSM-470NEG9R.28 z řady Vertex S+ představuje technologickou špičku pro rezidenční i komerční střešní elektrárny. Využívá 144 půlených monokrystalických článků N-type i-TOPCon na platformě 210 mm, které se vyznačují výrazně nižší degradací v čase a skvělým výkonem i za zhoršených světelných podmínek. Díky oboustrannému tepelně zpevněnému sklu o tloušťce 1,6 mm panel efektivně odolává krupobití, mechanickému namáhání i vlivům agresivního prostředí.

Hlavní výhody

Odolná konstrukce sklo-sklo

Použití 1,6mm tepelně zpevněného skla na přední i zadní straně zabraňuje průniku vlhkosti, chrání články před mikrotrhlinami a zajišťuje špičkovou požární bezpečnost.

Články N-type i-TOPCon

Technologie N-type minimalizuje světlem indukovanou degradaci (LID/LeTID) a díky nízkému teplotnímu koeficientu -0,29 %/°C dodává panel více energie v horkých letních dnech.

Skvělý zisk při slabém osvitu

Optimalizovaná struktura polovodičových přechodů zaručuje nadstandardní výtěžnost i při nízké intenzitě slunečního záření, například za oblačného počasí či při ranním a večerním svitu.

Dlouhodobá záruka výkonu

Degradace v prvním roce činí maximálně 1,0 % a v dalších letech pouhých 0,4 % ročně. Výrobce garantuje minimálně 87,4 % nominálního výkonu i po 30 letech provozu.

Technické vlastnosti

Mechanická zatížitelnostČerný eloxovaný hliníkový rám o profilu 30 mm zvládá testovací zatížení až 5400 Pa na přední straně (sníh) a 4000 Pa na zadní straně (sání větru).
Elektrická bezpečnost a krytíPřípojná skříňka disponuje krytím IP68 a je osazena originálními konektory typu MC4 EVO2 / TS4. Maximální systémové napětí dosahuje 1500 V DC.
Vysoká odolnost v náročném prostředíModul splňuje přísné normy pro odolnost vůči solné mlze, čpavku i písečnému prachu, což umožňuje instalaci v pobřežních oblastech i zemědělských provozech.

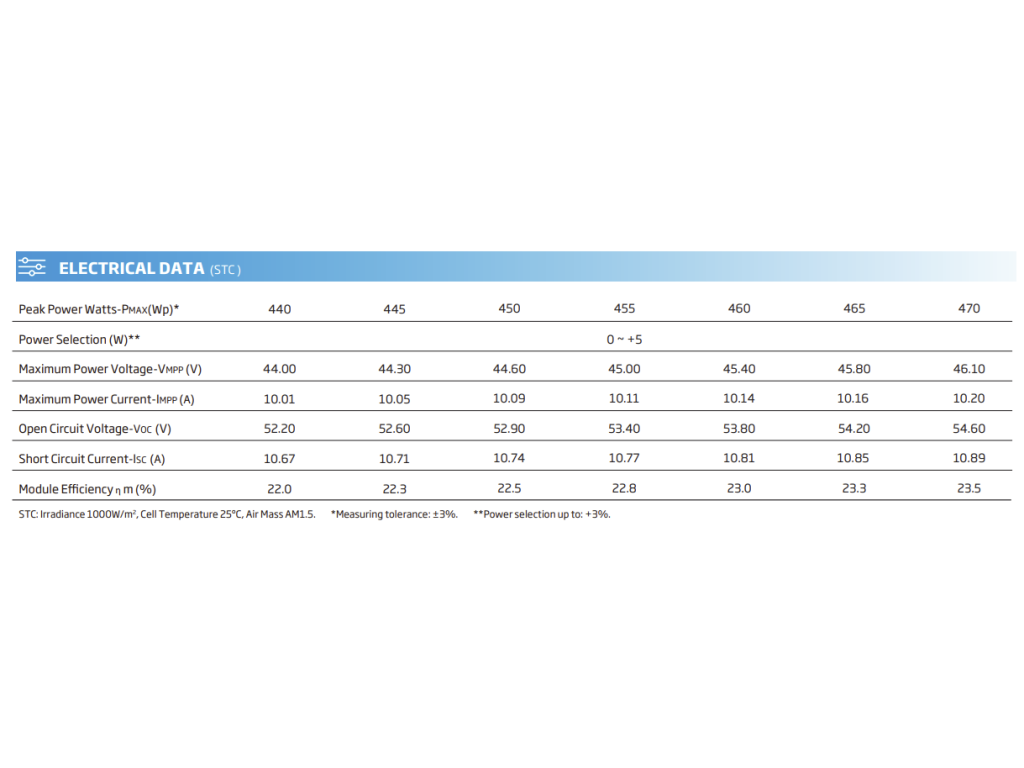

Parametry

ParametrHodnotaPoznámka
Typ panelumonokrystalický
Typ buněkN-type i-TOPCon
Nominální výkon panelu (Wp)470tolerance 0 až +5 Wp
Max. účinnost panelu (%)23.50
Počet buněk pro modul144
Barva rámučerný rám
Barva pozadíbílé pozadí
Bifaciálníne
Napětí naprázdno Voc (V)54.60
Zkratový proud Isc (A)10.89
Jmenovité napětí Vmpp (V)46.10
Maximální proud při zátěži Impp (A)10.20
Maximální systémové napětí (V)1500
Teplotní koeficient Pmax (%/°C)-0.29
Teplotní koeficient Voc (%/°C)-0.24
Provozní teplota (°C)-40 až +70
Max. zatížení sněhem (Pa)5400
Max. zatížení větrem (Pa)4000
Tloušťka skla (mm)1.6přední i zadní strana
Typ konektoruMC4 EVO2 / TS4 Plus
Délka kabelu (mm)1100kladný i záporný pól
Třída krytíIP68

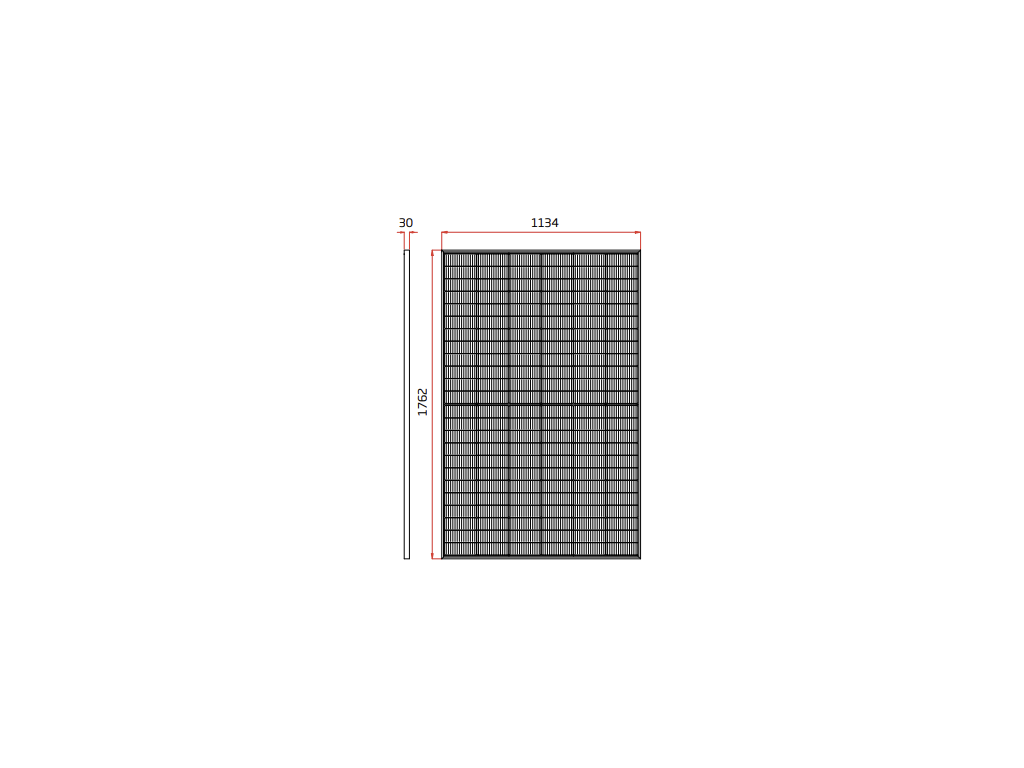

Šířka (mm)1134
Délka (mm)1762
Hloubka (mm)30
Váha (kg)21.0
Záruka výrobce (výkon)30 let
Záruka výrobce (funkčnost)15 let
Teplotní koeficient Isc (%/°C)0.04
Jmenovitá provozní teplota buňky NOCT (°C)43±2 °C
Max. hodnota sériového jištění (A)25
Průřez kabelu (mm²)4.0
Konstrukce panelusklo-sklo

Kde se produkt používá

Rezidenční střešní systémy

Díky hmotnosti 21 kg a kompaktním rozměrům se s panelem snadno manipuluje na střechách rodinných domů s omezeným prostorem.

Komerční a průmyslové instalace

Vysoká účinnost a kompatibilita se systémovým napětím 1500 V DC zkracují návratnost investice u větších střešních elektráren.

S čím je kompatibilní

  • Fotovoltaické střídače Modul je plně kompatibilní se standardními rezidenčními i komerčními stringovými a hybridními střídači podporujícími provozní proudy kolem 10 A.
  • Konstrukční systémy Rám o výšce 30 mm umožňuje uchycení standardními krajovými i středovými svorkami na většinu běžných hliníkových profilů.

Doporučené příslušenství

Konektor Trina Solar TS4-Plus M2, negativní
Konektor Trina Solar TS4-Plus M2, negativní

Originální protikus konektoru pro spolehlivé a certifikované propojení DC kabeláže.

Konektor solární Trina Solar TS4 Plus-F2 6 mm²
Konektor solární Trina Solar TS4 Plus-F2 6 mm²

Kompatibilní konektor výrobce pro zakončení svodů z fotovoltaického pole ke střídači.

Časté dotazy

Je panel Trina Solar TSM-470NEG9R.28 bifaciální?
Ne, tento konkrétní model je monofaciální sklo-sklo panel. Zadní strana je opatřena bílým podkladem pro maximální odrazivost světla zpět do buněk z přední strany.
Jaké jsou výhody provedení sklo-sklo oproti běžným panelům s fólií?
Dvojité sklo zamezuje pronikání vlhkosti k článkům, eliminuje degradaci zadní fólie vlivem UV záření a dramaticky snižuje riziko vzniku mikrotrhlin při zatížení větrem či sněhem.
Jaká je záruka na tento fotovoltaický panel?
Výrobce Trina Solar poskytuje standardní záruku na funkčnost a vady produktu po dobu 15 let a garanci lineárního výkonu po dobu 30 let.
Jak dlouhé jsou připojovací kabely na panelu?
Panel je osazen kabely o průřezu 4 mm² a délce 1100 mm pro kladný i záporný pól, což poskytuje dostatečnou flexibilitu pro vertikální i horizontální zapojení.
Jaký je teplotní koeficient výkonu a proč na něm záleží?
Teplotní koeficient Pmax činí pouhých -0,29 %/°C. Čím je tato hodnota blíže nule, tím menší ztráty výkonu modul vykazuje při vysokých provozních teplotách v létě.

Shrnutí

Trina Solar Vertex S+ 470 Wp je spolehlivou volbou pro moderní solární elektrárny. Spojení pokročilých N-type i-TOPCon článků s robustní konstrukcí sklo-sklo poskytuje vysokou roční výtěžnost, mechanickou odolnost a jistotu dlouhodobého stabilního výkonu s 30letou garancí.

Instalaci a zapojení fotovoltaického panelu smí provádět výhradně kvalifikovaný pracovník v oboru elektro s příslušným oprávněním. Modul generuje stejnosměrné napětí ihned po vystavení světlu. Veškeré práce musí být prováděny v souladu s platnými technickými normami, bezpečnostními předpisy a montážními pokyny výrobce.

Doplňkové parametry

Kategorie: Solární panely
Záruka: 15 let
Nominální výkon panelu [Wp]: 470
Typ panelu: monokrystalické
? Bifaciální: NE
Typ buněk: N-type
Max. účinnost panelu: 23,50%
Barva rámu: černý rám
? Barva pozadí: bílé pozadí
Jmenovité napětí (Umpp) [V]: 46.10
Napětí naprázdno (Uoc) [V]: 54.60
Max. systémové napětí [V]: 1500
Max. proud při zátěži (Impp) [A]: 10.20
Typ konektoru: MC4 Evo 2
Zkratový proud (Isc) [A]: 10.89
Třída krytí [IP]: 68
Šířka [mm]: 1134
Výška [mm]: 1762
Hloubka [mm]: 30
Váha [kg]: 21.0
Záruka výrobce (výkon): 30 let
Záruka výrobce (funkčnost): 15 let
Počet buněk panelu: 144
Počet článků (ks): 144
Bifaciální: ne
Sběrnice (počet): 14
Barva podkladu ze strany článků: bílá
Stupeň krytí: IP68
Tloušťka předního skla (mm): 1.60
Integrovaná optimalizace panelu: ne
Průřez kabelu (mm²): 4.00
Délka kabelu minus (cm): 110.00
Délka kabelu plus (cm): 110.00
Proud nakrátko Isc (A): 10.89
Napětí naprázdno Uoc (V): 54.60
Tolerance výkonu: +5 Wp
Max. zatížení povrchu (Pa): 5400
Max. zpětný proud (A): 25
Max. systémové napětí (V): 1500
Max. rychlost větru (Pa): 4000
Konstrukce panelu: sklo-sklo
Účinnost panelu (%): 23.50
Jmenovitý výkon (Wp): 470
Jmenovitý proud Impp (A): 10.20
Barva rámu: černá
Typ rámu: s rámem
Typ konektoru: MC4 Evo 2
Teplotní koeficient Isc (%/C): 0.0400
Teplotní koeficient Pmpp (%/C): -0.2900
Teplotní koeficient Uoc (%/C): -0.2400
Šířka článku (mm): 210.000
Délka článku (mm): 182.000
Typ článku: monokrystaliský
Výrobce: Trina Solar
Název produktu výrobce: TSM-470NEG9R.28
Země původu pro Intrastat: Čína
Číslo produktu pro Intrastat (HS-kód): 85414300
Délka vč. obalu (cm): 176.20
Šířka vč. obalu (cm): 113.40
Výška vč. obalu (cm): 3.00
Váha vč. obalu (kg): 21.000
Počet kusů na paletě: 36
Počet palet v kontejneru: 26
Počet kusů v kontejneru: 936
Rozměry palety DxŠxV (mm): 1774x1120x1274
Délka (mm): 1762.00
Šířka (mm): 1134.00
Výška (mm): 30.00
Hmotnost (kg): 21.000
Poskytovatel záruky: Trina Solar
Záruka na výkon (let): 30
Lineární pokles p.a. v %: 0,4
Záruka na produkt (let): 15
Standardní produktová záruka (roky): 15
Počáteční % pro lineární záruku: 99
