Konektor solární Trina Solar TS4 Plus-F2 6 mm²
Kód: 1759497Související produkty
Detailní popis produktu

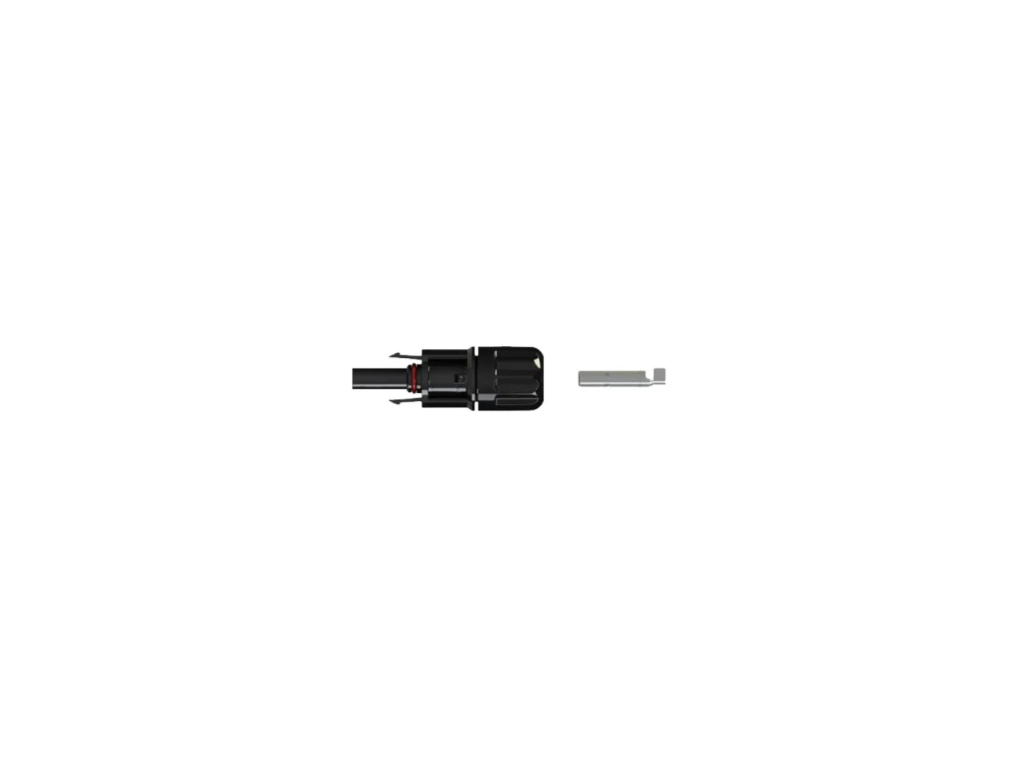

Fotovoltaický DC konektor Trina Solar TS4-F2 Female
Originální kabelová zásuvka Trina Solar TS4 Plus-F2 (Female) určená pro zakončení a propojování solárních DC kabelů o průřezu 6 mm². Poskytuje bezpečný přenos proudu až 46 A při systémovém napětí do 1500 V DC s vysokým krytím IP68.
- Vysoká proudová zatížitelnost 46 A při napětí až 1500 V DC
- Stupeň krytí IP68 pro spolehlivou ochranu proti vodě a prachu
- Krimpovací spoj s nízkým přechodovým odporem pro minimální ztráty
Spolehlivé DC propojení pro solární moduly Trina Solar
Konektor Trina Solar TS4-F2 Female (TS4 Plus) představuje proprietární konektorové řešení od jednoho z předních světových výrobců fotovoltaických panelů. Je navržen tak, aby zvládal vysoké zatížení moderních FV instalací s napětím až 1500 V DC. Díky preciznímu vnitřnímu kontaktu a těsnicí průchodce zaručuje dlouhodobou stabilitu spoje, minimální zahřívání i odolnost vůči nepříznivým povětrnostním podmínkám na střeše.
Hlavní výhody
Konektor bezpečně zvládá vysoké DC proudy moderních vysoce výkonných panelů i stringové napětí až 1500 V DC.
Vysoký stupeň krytí účinně zabraňuje vniknutí vlhkosti, deště i prachu, což předchází korozi kontaktů a poruchám izolace.
Vodič se upevňuje pomocí standardního krimpovacího spoje a vnější tělo konektoru se dotahuje pomocí integrované průchodky.
Kvalitní kontaktní materiály udržují nízký vnitřní odpor, čímž omezují energetické ztráty a nežádoucí zahřívání spoje.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | TS4 Plus-F2 (Female / dutinka) |
| Jmenovité napětí (V AC / V DC) | 1500 V DC |
| Jmenovitý proud (A) | 46 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Třída krytí | IP68 |
| Provozní teplota (°C) | -40 až +85 °C |
| Vnější průměr kabelu (mm) | 6,8 mm |
| Rozměry (D × Š × V) | 63,0 × 18,6 × 18,6 mm |
| Hmotnost | 0,020 kg |
Kde se produkt používá
Ideální pro zakončení prodlužovacích kabelů na DC straně fotovoltaických instalací s panely Trina Solar.
Vhodné pro vytvoření spolehlivého DC vstupu do střídače nebo pojistkových odpínačů při použití systému TS4.
S čím je kompatibilní
- Kompatibilita s konektory TS4 Plus Plně kompatibilní s protikusem Trina Solar TS4-Plus M2 (Male/samec) i panely Trina Solar vybavenými konektory řady TS4.
- Kompatibilita s kabely Určeno pro fotovoltaické kabely s průřezem jádra 6 mm² a vnějším průměrem izolace 6,8 mm.
Doporučené příslušenství
Odpovídající protikus (samec M2) pro sestavení kompletního DC konektorového páru.
Fotovoltaický modul Trina Solar využívající konektorový systém TS4 pro přímé a bezpečné zapojení.
Výkonný FV panel výrobce Trina Solar s plnou konektorovou kompatibilitou pro stringové vedení.
Časté dotazy
Shrnutí
Trina Solar TS4-F2 Female je originální DC konektor navržený pro náročné solární instalace do 1500 V DC a 46 A. S krytím IP68, precizním krimpovacím spojením pro kabely 6 mm² a vysokou odolností je spolehlivou volbou pro bezpečné propojení panelů Trina Solar.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ DC konektoru: | TS4 Plus |
| Stupeň krytí: | IP68 |
| Vnější průměr kabelu (mm): | 6.80 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 46.00 |
| Typ proudu: | DC |
| Výrobce: | Trina Solar |
| Název produktu výrobce: | TS4 Plus-F2 Positive Connector |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.020 |
| Počet kusů v krabici: | 500 |
| Rozměry palety DxŠxV (mm): | 1200x1000x1000 |
| Obalový materiál: | karton |
| Délka (mm): | 63.00 |
| Šířka (mm): | 18.60 |
| Výška (mm): | 18.60 |
| Hmotnost (kg): | 0.020 |
