Solární panel Trina Solar TSM-505NEG18R.25 505 Wp
Kód: 1759149Související produkty
Detailní popis produktu
Fotovoltaický panel Trina Solar Vertex S+ 505 Wp
Monokrystalický fotovoltaický modul s technologií n-type TOPCon a konstrukcí sklo-sklo nabízí vysoký nominální výkon 505 Wp při účinnosti 22,7 %. Elegantní provedení s černým rámem i pozadím doplňuje dvojité sklo, které panelu zajišťuje vysokou odolnost proti vnějším vlivům a prodlouženou 30letou garanci lineárního výkonu.
- Jmenovitý výkon 505 Wp a účinnost 22,7 %
- Odolná konstrukce sklo-sklo s dvojitým 1,6mm tvrzeným sklem
- 30letá záruka na výkon a 15letá produktová záruka
Pokročilé články n-type v oboustranně skleněném provedení
Modul Trina Solar TSM-505NEG18R.25 z řady Vertex S+ využívá 108 půlených článků typu N s technologií TOPCon. Tato kombinace přináší nízkou míru roční degradace (pouze 0,4 % p.a.) a příznivý teplotní koeficient výkonu -0,29 %/°C, díky kterému si panel udržuje vysoký výnos i při vysokých letních teplotách. Tvrzené sklo na přední i zadní straně účinně chrání buňky před vlhkostí a mechanickým namáháním.
Hlavní výhody
Půlené články s 16 sběrnicemi snižují vnitřní odpor a poskytují vysoký energetický zisk na metr čtvereční střešní plochy.
Konstrukce sklo-sklo zvyšuje celkovou tuhost panelu, omezuje vznik mikrotrhlin a poskytuje vynikající ochranu proti korozi i degradaci.
Díky technologii n-type TOPCon dochází při zahřívání panelu k menšímu poklesu výkonu než u běžných modulů starších technologií.
Výrobce garantuje lineární pokles výkonu maximálně 0,4 % ročně s garancí zachování minimálně 87,4 % původního výkonu po 30 letech.
Technické vlastnosti

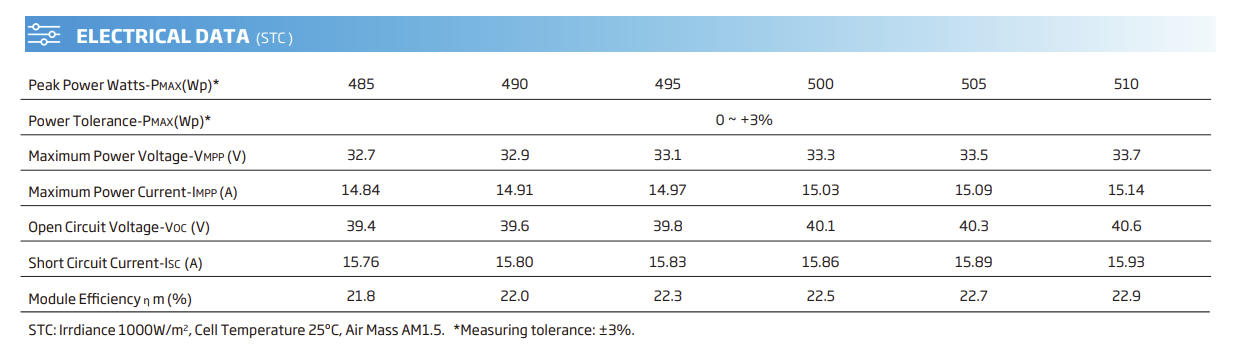

Parametry
| Parametr | Hodnota |
|---|---|
| Typ panelu | monokrystalický |
| Typ buněk | N-type TOPCon half-cut |
| Nominální výkon panelu (Wp) | 505 |
| Max. účinnost panelu (%) | 22.7 |
| Počet buněk pro modul | 108 |
| Barva rámu | černý rám |
| Barva pozadí | černé pozadí |
| Bifaciální | Ne |
| Napětí naprázdno Voc (V) | 40.3 |
| Zkratový proud Isc (A) | 15.89 |
| Maximální proud při zátěži Impp (A) | 15.09 |
| Maximální systémové napětí (V) | 1500 |
| Teplotní koeficient Pmax (%/°C) | -0.29 |
| Teplotní koeficient Voc (%/°C) | -0.24 |
| Max. zatížení sněhem (Pa) | 5400 |
| Max. zatížení větrem (Pa) | 2400 |
| Tloušťka skla (mm) | 1.6 |
| Typ konektoru | MC4 Evo 2 |
| Délka kabelu (mm) | 1400 |
| Třída krytí | IP68 |

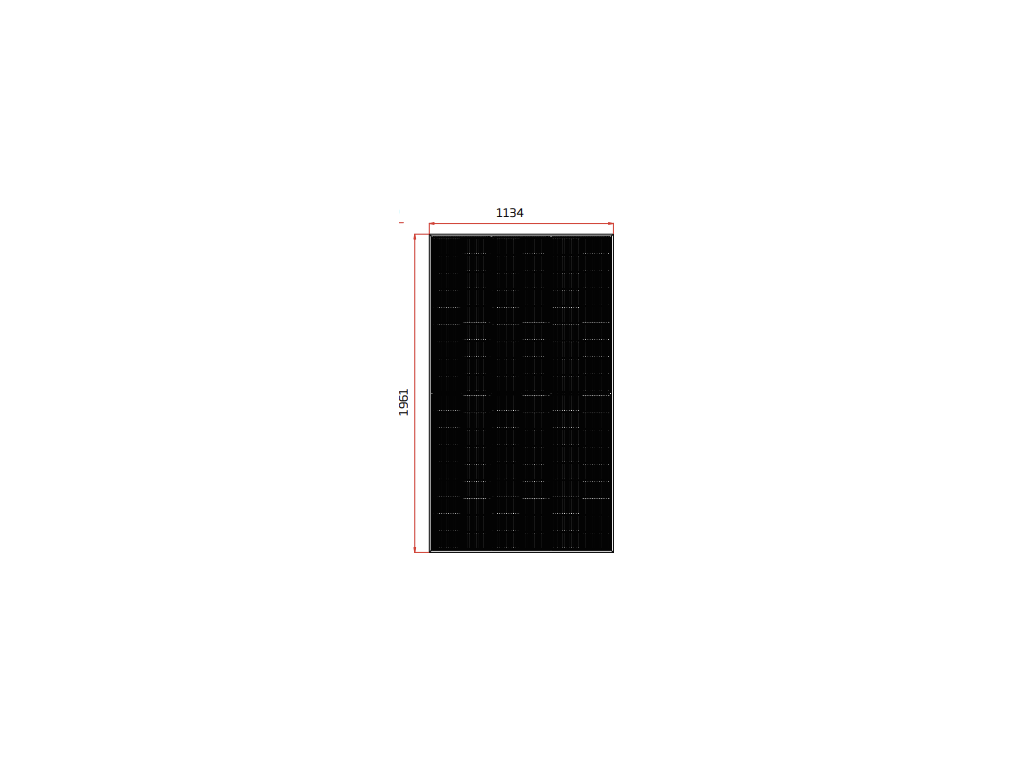

| Šířka (mm) | 1134 |
| Délka (mm) | 1961 |
| Hloubka (mm) | 30 |
| Váha (kg) | 23.5 |
| Záruka výrobce (výkon) | 30 let |
| Záruka výrobce (funkčnost) | 15 let |
| Teplotní koeficient Isc (%/°C) | 0.04 |
| Max. zpětný proud (A) | 30 |
| Tolerance výkonu (Wp) | +5 |
| Konstrukce panelu | sklo-sklo |
| Průřez kabelu (mm²) | 4.0 |
| Počet sběrnic | 16 |
Kde se produkt používá
Vhodný pro rodinné domy s požadavkem na vysoký instalovaný výkon na dostupnou plochu střechy a čistý tmavý vzhled.
Díky podpoře systémového napětí až 1 500 V umožňuje zapojení delších stringů, což snižuje náklady na kabeláž a slučovací skříně.
S čím je kompatibilní
- Střídače a MPPT vstupy Panel pracuje s jmenovitým proudem Impp 15,09 A a zkratovým proudem Isc 15,89 A. Je určen pro střídače připravené na vyšší vstupní proudy moderních fotovoltaických článků.
- Kabeláž a konektory Panel je osazen kabely o délce 1 400 mm (pro plus i minus pól) s průřezem 4 mm² a konektory MC4 Evo 2 pro přímé a spolehlivé spojení.
Doporučené příslušenství
Originální konektor Trina Solar určený pro bezpečné zakončení a propojení kabeláže solárních stringů.
Solární konektor výrobce Trina Solar pro spolehlivé napojení DC kabeláže k fotovoltaickému poli.
Časté dotazy
Shrnutí
Trina Solar Vertex S+ 505 Wp (TSM-505NEG18R.25) představuje spolehlivý solární modul postavený na technologii n-type TOPCon s pevnou konstrukcí sklo-sklo. Nabízí stabilní výkonnost v horku, nízkou míru roční degradace a nadstandardní záruční krytí.
Doplňkové parametry
| Kategorie: | Solární panely |
|---|---|
| Počet článků (ks): | 108 |
| Bifaciální: | ne |
| Sběrnice (počet): | 16 |
| Barva podkladu ze spodní strany: | bílá |
| Barva podkladu ze strany článků: | černá |
| Stupeň krytí: | IP68 |
| Tloušťka předního skla (mm): | 1.60 |
| Integrovaná optimalizace panelu: | ne |
| Průřez kabelu (mm²): | 4.00 |
| Délka kabelu minus (cm): | 140.00 |
| Délka kabelu plus (cm): | 140.00 |
| Proud nakrátko Isc (A): | 15.89 |
| Napětí naprázdno Uoc (V): | 40.30 |
| Tolerance výkonu: | +5 Wp |
| Max. zatížení povrchu (Pa): | 5400 |
| Max. zpětný proud (A): | 30 |
| Max. systémové napětí (V): | 1500 |
| Max. rychlost větru (Pa): | 2400 |
| Konstrukce panelu: | sklo-sklo |
| Účinnost panelu (%): | 22.70 |
| Jmenovitý výkon (Wp): | 505 |
| Jmenovitý proud Impp (A): | 15.09 |
| Barva rámu: | černá |
| Typ rámu: | s rámem |
| Typ konektoru: | MC4 Evo 2 |
| Teplotní koeficient Isc (%/C): | 0.0400 |
| Teplotní koeficient Pmpp (%/C): | -0.2900 |
| Teplotní koeficient Uoc (%/C): | -0.2400 |
| Šířka článku (mm): | 182.000 |
| Řez článku: | half-cut |
| Délka článku (mm): | 105.000 |
| Typ článku: | monokrystaliský |
| Výrobce: | Trina Solar |
| Název produktu výrobce: | TSM-505NEG18R.25 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85414300 |
| Délka vč. obalu (cm): | 196.10 |
| Šířka vč. obalu (cm): | 113.40 |
| Výška vč. obalu (cm): | 3.00 |
| Váha vč. obalu (kg): | 23.500 |
| Počet kusů na paletě: | 36 |
| Počet palet v kontejneru: | 24 |
| Počet kusů v kontejneru: | 864 |
| Váha palety (kg): | 846.00 |
| Rozměry palety DxŠxV (mm): | 2000x1150x1250 |
| Obalový materiál: | karton |
| Délka (mm): | 1961.00 |
| Šířka (mm): | 1134.00 |
| Výška (mm): | 30.00 |
| Hmotnost (kg): | 23.500 |
| Poskytovatel záruky: | Trina Solar |
| Záruka na výkon (let): | 30 |
| Lineární pokles p.a. v %: | 0,4 |
| Záruka na produkt (let): | 15 |
| Počáteční % pro lineární záruku: | 99 |
