1) Co je solární regulátor a proč ho potřebujete?

Solární regulátor je zařízení, které reguluje napětí a proud ze solárních panelů do baterie. V ostrovním systému funguje jako důležitý řídicí prvek mezi panelem a akumulátorem.

Regulátor chrání baterii před přebíjením, řídí nabíjecí proces a u pokročilejších modelů umožňuje monitoring, komunikaci nebo řízení zátěže.

2) Nejdříve určete typ vašeho systému

3) PWM nebo MPPT?

Existují dva hlavní typy solárních regulátorů – PWM a MPPT.

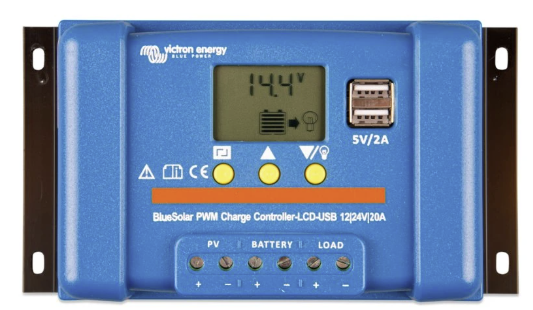

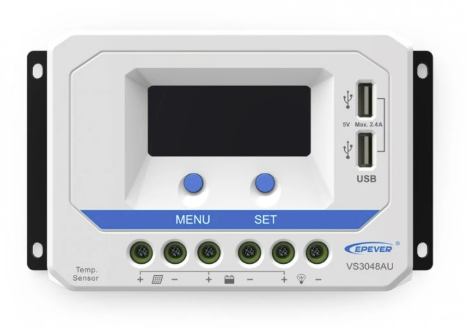

PWM

Jednodušší a levnější řešení vhodné hlavně pro malé systémy, kde napětí panelu dobře odpovídá napětí baterie.

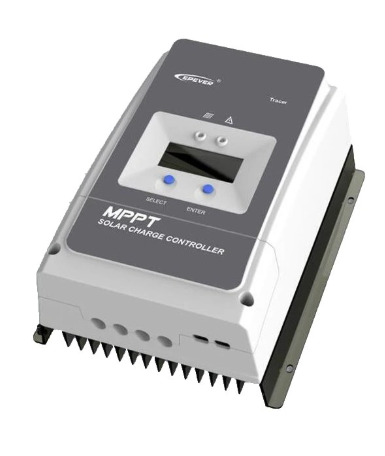

MPPT

Pokročilejší regulátor, který aktivně hledá bod maximálního výkonu panelu a převádí vyšší vstupní napětí na vhodné napětí a vyšší nabíjecí proud pro baterii.

4) Rozdíl mezi MPPT a PWM

PWM pracuje jednodušeji. Napětí panelu přizpůsobí napětí baterie. Pokud je rozdíl mezi pracovním napětím panelu a baterie velký, část potenciálního výkonu se nevyužije.

MPPT naopak aktivně hledá Maximum Power Point panelu a vyšší napětí převádí na nižší napětí s vyšším proudem do baterie. Proto bývá výrazně vhodnější při vyšším napětí panelů, zapojení panelů do série nebo proměnlivých podmínkách.

Porovnání vlastností MPPT a PWM regulátorů

5) Kdy zvolit PWM?

PWM může být vhodný tam, kde je systém jednoduchý, malý a cenově citlivý.

• jeden nebo několik menších panelů,
• panel má vhodné napětí pro 12V nebo 24V baterii,
• nízký celkový výkon systému,
• neplánujete výrazné rozšíření,
• prioritou je nízká pořizovací cena.

6) Kdy zvolit MPPT?

MPPT je vhodnější ve většině moderních systémů, zejména pokud chcete z panelů získat maximum energie.

• výkon systému je vyšší,
• panely jsou zapojené do série,
• napětí panelů je výrazně vyšší než napětí baterie,
• používáte moderní vysokovýkonné panely,
• očekáváte proměnlivé počasí a teploty,
• plánujete další rozšíření systému.

7) Zkontrolujte parametry panelů

Z technického listu nebo štítku panelu potřebujete znát především:

• Voc – napětí naprázdno,
• Vmp – napětí při maximálním výkonu,
• Isc – zkratový proud,
• Imp – proud při maximálním výkonu,
• Wp – jmenovitý výkon panelu.

Při zapojení do série se sčítá napětí. Při paralelním zapojení se sčítá proud. To zásadně ovlivňuje výběr regulátoru.

8) Pracovní napětí baterie: 12 V, 24 V nebo 48 V?

Pracovní napětí systému je definováno baterií. Regulátor proto musí podporovat napětí vaší bateriové soustavy.

9) Jak spočítat potřebný proud regulátoru?

Zjednodušený orientační výpočet vychází ze vztahu:

Příklad: panel 100 Wp a 12V baterie:

100 W / 12 V = 8,33 A

V takovém případě byste volili regulátor s nabíjecím proudem alespoň 10 A. V praxi je vhodné ponechat rezervu a současně respektovat přesné limity výrobce.

10) Praktický příklad se třemi panely

Zapojení 3× 100W flexibilních panelů do série:

• celkový výkon: 300 Wp,
• napětí stringu se sčítá,
• proud zůstává přibližně jako u jednoho panelu.

Pokud je takový systém určen pro 12V baterii, dává MPPT technologie velký smysl, protože dokáže vyšší napětí stringu efektivně převést na nabíjecí napětí baterie.

11) MPPT a PWM – účinnost, výkon a kompatibilita

Srovnání MPPT a PWM regulátorů

MPPT vyniká ve větších systémech, nabízí větší flexibilitu konfigurace panelů a lépe se přizpůsobuje měnícím se podmínkám.

PWM je vhodnější pro malé a jednoduché systémy, kde je prioritou cena a kde jsou parametry panelu dobře přizpůsobené napětí baterie.

12) Kompatibilita s baterií

Ujistěte se, že regulátor podporuje chemii vaší baterie:

• olověná AGM / GEL,
• zaplavená olověná baterie,
• LiFePO₄,
• jiné lithiové technologie.

U lithiových baterií je důležité správné nastavení nabíjecích napětí a případně komunikace s BMS, pokud ji regulátor a systém podporují.

13) Ochrany a funkce

Vyberte regulátor s potřebnými ochranami, například:

• ochrana proti přetížení,
• ochrana proti zkratu,
• ochrana proti přehřátí,
• ochrana proti přebití baterie,
• ochrana proti hlubokému vybití,
• ochrana proti obrácené polaritě podle modelu.

Tyto funkce pomáhají chránit baterii, regulátor i další komponenty systému.

14) Monitoring a komunikace

Některé regulátory nabízejí:

• vestavěný displej,
• externí displej,
• Bluetooth,
• Wi-Fi,
• RS485 nebo další komunikační rozhraní,
• mobilní aplikaci nebo vzdálený monitoring.

Pokud regulátor instalujete do karavanu, technické místnosti nebo vzdálené lokality, může být vzdálený monitoring velmi praktický.

15) Budoucí rozšíření

Pokud plánujete systém v budoucnu rozšířit, vybírejte regulátor s rezervou v:

• maximálním PV napětí,
• nabíjecím proudu,
• maximálním doporučeném PV výkonu,
• podporovaném napětí baterie.

16) EPEVER nebo Victron?

17) Rychlé doporučení podle situace

18) Checklist před koupí regulátoru
