Jak vybrat vhodný konektor
Jak vybrat správný konektor pro fotovoltaiku?
Solární konektor je malá součást fotovoltaické elektrárny, která ale přenáší vysoké DC napětí a proud po celou dobu životnosti systému. Jeho správný výběr a montáž proto rozhodně není detail.
Ukážeme vám rozdíl mezi MC4 a MC4-Evo 2, jak vybrat konektor podle kabelu, kdy použít slučovací konektor a jaké nářadí budete potřebovat.
5 údajů, podle kterých konektor vybírejte
Nestačí vybrat konektor pouze podle toho, že „vypadá jako MC4“.
MC4 nebo MC4-Evo 2?
Při opravě nebo rozšíření instalace vycházejte především z konektorů, které už máte na panelu nebo kabeláži.
Original MC4
Osvědčená řada konektorů používaná ve fotovoltaických instalacích mnoho let.
- často se s ní setkáte u starších instalací,
- vybírejte podle průřezu a průměru kabelu,
- pro kompletní spoj potřebujete odpovídající pár.

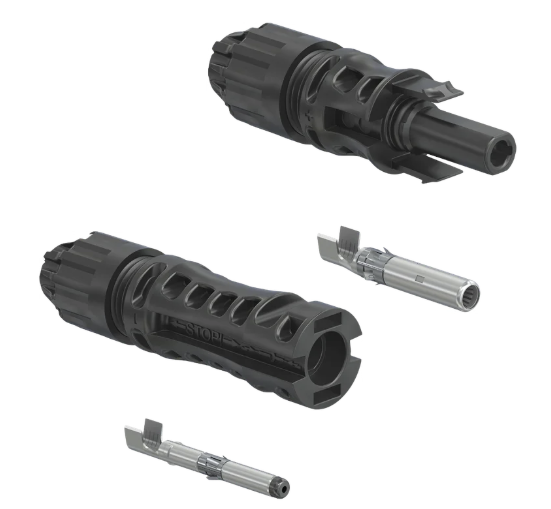

MC4-Evo 2
Modernější konektorová řada používaná u řady současných fotovoltaických panelů.
- varianty pro různé průřezy kabelů,
- vhodná pro moderní vysokonapěťové FV systémy,
- originální konektorový systém Stäubli.
Stejný tvar neznamená stejný konektor
Na trhu existuje řada konektorů, které vypadají podobně jako MC4 nebo jsou označené jako „MC4 kompatibilní“.
Rozdíly v kontaktech, výrobních tolerancích a materiálech mohou negativně ovlivnit kvalitu elektrického spoje.
Při opravě nebo rozšíření FVE doporučujeme používat stejný konektorový systém a stejného výrobce jako na stávající instalaci.
Jaký konektor právě potřebujete?
Vyberte podle toho, zda vytváříte nový spoj, potřebujete jednotlivý konektor nebo propojujete více fotovoltaických větví.

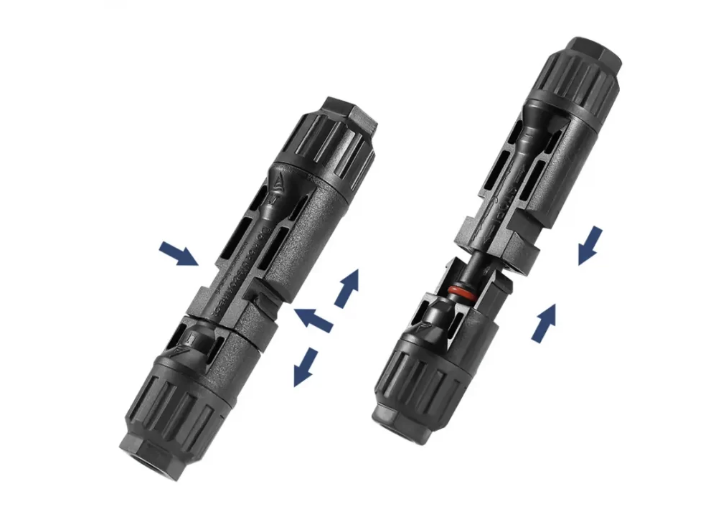

Konektor jako kompletní pár
Samec a samice po správném zasunutí do sebe vytvoří kompletní rozpojitelný DC spoj. Zajišťovací mechanismus konektoru musí při spojení správně zaklapnout.
Zobrazit konektorový pár →
Male a Female samostatně
Vhodné při opravách a rozšiřování FVE nebo pokud potřebujete konkrétní konektor podle typu a průřezu kabelu.
Zobrazit samostatné konektory →
Slučovací konektor
Řešení pro paralelní spojování fotovoltaických větví. Praktické plug-and-play řešení bez improvizovaných kabelových spojů.
Zobrazit slučovací konektor →Je solární konektor voděodolný a bezpečný?
Kvalitní solární konektory jsou navrženy pro dlouhodobý provoz ve venkovním prostředí. Jejich skutečná odolnost ale závisí také na správném výběru a montáži.
Odolnost proti vodě a prachu
Fotovoltaické konektory jsou konstruovány pro venkovní použití a konkrétní typy dosahují po správném spojení vysokého stupně IP ochrany.
Podmínkou je správně sestavený konektor, odpovídající průměr kabelu a správně dotažená kabelová průchodka.
Konkrétní stupeň IP vždy ověřte v technickém listu daného konektoru.Bezpečnost DC spoje
Kvalitní konektor vytváří stabilní elektrický kontakt s nízkým přechodovým odporem.
Chybně nakrimpovaný, nedotažený nebo neúplně zasunutý kontakt se může zahřívat, což může vést ke ztrátám, poškození konektoru nebo zvýšenému riziku požáru.
Konektory nikdy nerozpojujte pod elektrickou zátěží.Protipožární ochrana MC4 konektoru
DC konektory patří mezi místa, kde může při špatně provedeném nebo poškozeném spoji vzniknout zvýšená teplota.
Pro zvýšení ochrany lze použít speciální protipožární krytku MC4 Connector Box, určenou přímo k ochraně konektorového spoje.
Krytku lze použít jak u nových, tak u již existujících fotovoltaických instalací.
Zobrazit protipožární krytku MC4 →5 kroků k výběru správného konektoru
Zjistěte výrobce a typ konektoru
Při opravě nebo rozšíření FVE začněte kontrolou označení konektorů na panelu nebo stávající kabeláži.
Zkontrolujte průřez kabelu
U fotovoltaiky se běžně používají kabely 4 nebo 6 mm², dostupné jsou také varianty 10 mm².
Zkontrolujte vnější průměr kabelu
Průměr izolace musí odpovídat průchodce konektoru, aby bylo možné vytvořit správně utěsněný spoj.
Vyberte správnou stranu spoje
Ověřte, zda potřebujete samčí nebo samičí konektor a zda odpovídá protikusu v instalaci.
Použijte správné montážní nářadí
Pro konkrétní kontakt použijte odpovídající odizolovací, krimpovací a montážní nářadí.
Správný konektor nestačí. Musí být správně namontovaný.
Důležitá je správná délka odizolování, odpovídající krimpovací matrice, úplné zasunutí kontaktu do těla konektoru a správné utažení kabelové průchodky.
Nejčastější problémy konektorů nevznikají samotným konektorem, ale nevhodnou nebo nekvalitní montáží.
Nářadí pro správnou montáž konektorů
Správné nářadí je důležitou součástí kvalitního a bezpečného DC spoje.
Krimpovací kleště
Vytvoří mechanicky pevný a elektricky kvalitní spoj kontaktu s vodičem.
Krimpovací nářadí →Montážní klíče
Slouží ke správnému sestavení, dotažení a případnému rozpojení konektoru.
Montážní nářadí →Profesionální nářadí
Pro pravidelnou montáž doporučujeme specializované nářadí určené přímo pro konkrétní konektorový systém.
Všechno nářadí →Co dělat a čemu se vyhnout
✓ Správně
- použít odpovídající typ konektoru,
- respektovat průřez a průměr kabelu,
- použít vhodné krimpovací nářadí,
- dodržovat montážní pokyny výrobce,
- zkontrolovat pevnost a těsnost spoje.
× Rizikové
- náhodně kombinovat různé konektorové systémy,
- krimpovat nevhodnými univerzálními kleštěmi,
- poškodit vodič při odizolování,
- nechat nedotaženou kabelovou průchodku,
- rozpojovat konektor pod elektrickou zátěží.
Nejste si jistí, který konektor vybrat?
Pošlete nám označení konektoru, typ zařízení nebo panelu a průřez použitého solárního kabelu. Pomůžeme vám vybrat vhodnou variantu.
