Slučovací konektor Stäubli MC4-Evo 2
Kód: 2041000101Související produkty
Detailní popis produktu

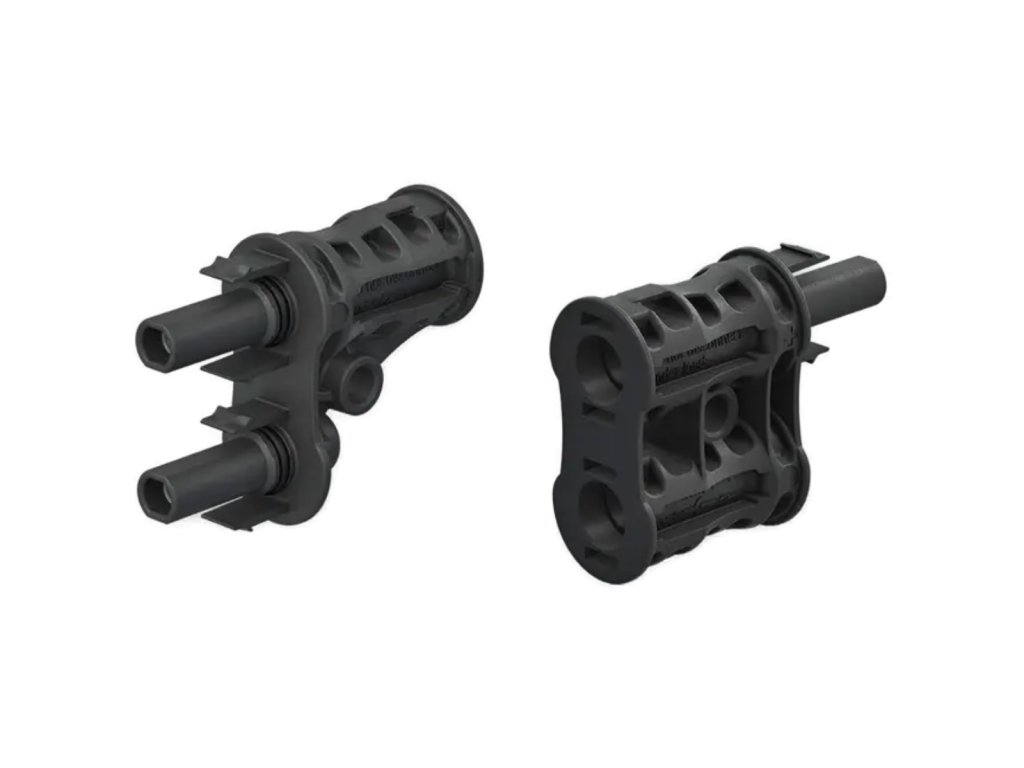

Originální slučovací konektor Stäubli MC4-Evo 2 – pár
Sada originálních odbočovacích konektorů Stäubli MC4-Evo 2 pro bezpečné a rychlé paralelní propojování fotovoltaických větví. Díky špičkové kontaktní technologii MULTILAM garantují minimální přechodový odpor a dlouhodobou stabilitu i v náročném provozu při napětí až 1500 V DC.
- Jmenovité napětí 1500 V DC s duální certifikací IEC a UL
- Plug-and-play provedení bez nutnosti dodatečného krimpování
- Patentovaná technologie MULTILAM® s minimálními ztrátami
Spolehlivé paralelní sdružování fotovoltaických stringů
Originální slučovací konektory Stäubli MC4-Evo 2 představují standard pro paralelní zapojení dvou větví fotovoltaických modulů do jednoho vstupu. Konstrukce plug-and-play umožňuje přímé zapojení bez krimpování kabelů do těla odbočky, což zrychluje montáž a eliminuje riziko chybného zakončení. Plná kompatibilita s celou řadou originálních konektorů MC4 a MC4-Evo 2 zajišťuje bezproblémovou integraci do stávajících i nových systémů.
Hlavní výhody
Splňuje přísné bezpečnostní normy IEC 62852 a UL 6703 pro moderní fotovoltaické systémy s vysokým pracovním napětím.
Kompaktní řešení pro rychlé spojení konektorů bez potřeby krimpovacích kleští přímo na rozbočce.
Osvědčená technologie odpružených kontaktů zajišťuje konstantní přítlak, minimální přechodový odpor a nízké ztráty po celou dobu životnosti.
Prověřená odolnost vůči rozstřiku slané mlhy zaručuje bezchybnou funkci i v agresivních venkovních podmínkách.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | Slučovací konektor (Branch connector) |
| Označení výrobce | PV-AZB4-EVO 2-UR / PV-AZS4-EVO 2-UR |
| Jmenovité napětí (V AC / V DC) | 1500 V DC |
| Technologie kontaktů | MULTILAM® |
| Montáž | Plug-and-play (konektorové spojení) |
| Norma | IEC 62852, UL 6703 |
| Odolnost | Odolnost vůči rozstřiku slané mlhy |
| Obsah balení | 1 pár (1× zástrčka, 1× zásuvka) |
| Hmotnost | 0,025 kg |
| Záruka | 24 měsíců |
Kde se produkt používá
Sloučení dvou fotovoltaických řetězců se stejným pracovním napětím do jednoho DC vstupu střídače nebo regulátoru nabíjení.
Umožňuje snížit počet kabelových tras vedených od fotovoltaického pole k rozváděči nebo měniči.
S čím je kompatibilní
- Originální portfolio Stäubli Plně kompatibilní se standardními kabelovými konektory Stäubli MC4 i modernějšími MC4-Evo 2.
Doporučené příslušenství
Originální kabelové konektory potřebné k zakončení DC kabeláže před zapojením do slučovacího konektoru.
Originální montážní sada nářadí Stäubli pro bezpečné rozpojování a montáž konektorů řady MC4.
Fotovoltaické panely vhodné pro paralelní řazení stringů pomocí těchto rozbočovačů.
Časté dotazy
Shrnutí
Originální pár slučovacích konektorů Stäubli MC4-Evo 2 zajišťuje spolehlivé a ztrátově minimální paralelní propojení dvou fotovoltaických větví. Díky certifikaci na 1500 V DC a technologii MULTILAM představuje profesionální volbu pro bezpečný provoz FVE.
