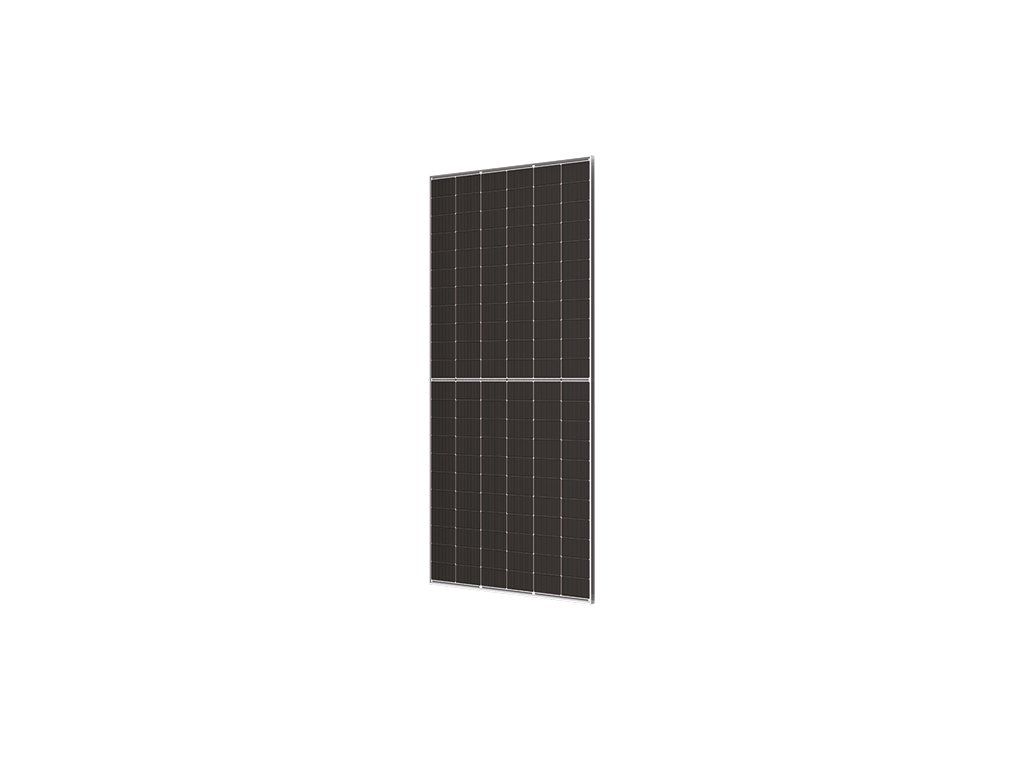

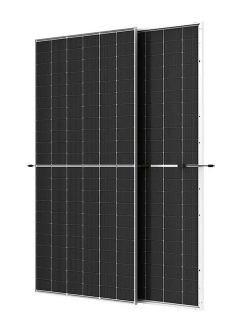

Solární panel Trina Solar TSM-620NEG19RC.20 620 Wp
Kód: 1758621Související produkty
Detailní popis produktu
Fotovoltaický modul Trina Solar Vertex N 620 Wp
Vysoce výkonný bifaciální fotovoltaický panel s technologií n-type i-TOPCon a robustní konstrukcí sklo-sklo. Navržen s důrazem na maximální energetický zisk, nízké systémové náklady (BOS) a dlouhodobou spolehlivost i v náročném provozním prostředí.
- Jmenovitý výkon 620 Wp a účinnost modulu 23,0 %
- Bifaciální konstrukce sklo-sklo s oboustranným ziskem energie
- Záruka na lineární výkon po dobu 30 let
Průmyslový standard pro moderní fotovoltaiku
Trina Solar TSM-620NEG19RC.20 představuje moderní velkoformátový modul řady Vertex N postavený na 210mm křemíkových destičkách a pokročilých polovičních článcích typu N (i-TOPCon). Díky konstrukci se dvěma vrstvami tepelně zpevněného skla o tloušťce 2,0 mm a bílému zadnímu odrazivému rastru dosahuje vynikající mechanické odolnosti a vysoké účinnosti přeměny záření. Nízkonapěťový koncept panelu dovoluje zapojit delší stringy, což citelně snižuje investiční náklady na kabeláž a rozvaděče.
Hlavní výhody
Články typu N vykazují minimální degradaci způsobenou světlem (LID a LeTID) a vynikající chování při nízkém osvitu i při vysokých letních teplotách.
Aktivní zadní strana panelu využívá odražené světlo z okolního terénu (albedo) a přináší dodatečný energetický výnos v rozmezí 10 až 20 %.
Oboustranné 2,0mm sklo zaručuje mimořádnou odolnost proti mikrotrhlinám, chemické degradaci solí i čpavkem a zabraňuje pronikání vlhkosti do článků.
S teplotním koeficientem výkonu pouze -0,29 %/°C si panel zachovává vysoký výstup i během horkých slunečných dnů.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ panelu | monokrystalický | |
| Typ buněk | TOPCon | |
| Nominální výkon panelu (Wp) | 620 | |
| Max. účinnost panelu (%) | 23.00 | |
| Počet buněk pro modul | 132 | |
| Barva rámu | stříbrná | |
| Barva pozadí | bílé pozadí | |
| Bifaciální | ano | |
| Bifacialita (%) | 80 | |
| Napětí naprázdno Voc (V) | 49.60 | |
| Zkratový proud Isc (A) | 15.91 | |
| Jmenovité napětí Vmpp (V) | 41.4 | |
| Maximální proud při zátěži Impp (A) | 14.99 | |
| Maximální systémové napětí (V) | 1500 | |
| Teplotní koeficient Pmax (%/°C) | -0.29 | |
| Teplotní koeficient Voc (%/°C) | -0.24 | |
| Provozní teplota (°C) | -40 až +85 | |
| Max. zatížení sněhem (Pa) | 5400 | |
| Max. zatížení větrem (Pa) | 2400 | |
| Tloušťka skla (mm) | 2.0 | přední i zadní sklo |
| Typ konektoru | MC4 Evo 2 | |
| Délka kabelu (mm) | 1100 | |
| Třída krytí | IP68 | |
| Šířka (mm) | 1134 | |
| Délka (mm) | 2382 | |
| Hloubka (mm) | 30 | |
| Váha (kg) | 33.0 | |
| Záruka výrobce (výkon) | 30 let | |
| Záruka výrobce (funkčnost) | 12 let | |
| Teplotní koeficient Isc (%/°C) | 0.04 | |
| Tolerance výkonu (Wp) | 0 až +5 | |
| Max. hodnota sériového jištění (A) | 35 | |
| Průřez kabelu (mm²) | 4.0 |
Kde se produkt používá
Díky vysokému výkonu a výborné kompatibilitě s jednoosými trackery (1P) je panel ideální volbou pro rozsáhlé komerční pozemní instalace.
Vysoká plošná účinnost maximalizuje instalovaný výkon na střechách logistických center, výrobních hal a zemědělských objektů.
Odolnost vůči solné mlze, čpavku a písku umožňuje bezpečné nasazení v pobřežních zónách, pouštních oblastech i v blízkosti hospodářských provozů.
S čím je kompatibilní
- Střídače a systémové napětí Panel je plně kompatibilní s moderními síťovými střídači dimenzovanými na napětí systému do 1 500 V DC s proudovým vstupem odpovídajícím vysokoproudým panelům (Impp téměř 15 A).
- Montážní konstrukce a trackery Standardizovaný rám z eloxovaného hliníku s výškou 30 mm je přizpůsoben pro montáž pomocí standardních svorek, šroubů i pro integraci do jednoosých trackerů typu 1P.
- Konektivita Tovární kabely o průřezu 4,0 mm² s konektory MC4-Evo 2 zajišťují bezpečné a spolehlivé napojení na stejnosměrnou část elektroinstalace.
Doporučené příslušenství
Kompatibilní originální záporný DC konektor Trina Solar pro spolehlivé napojení kabeláže.
Kompatibilní originální kladný DC konektor Trina Solar vhodný pro bezpečné zakončení DC vedení.
Časté dotazy
Shrnutí
Trina Solar Vertex N 620 Wp představuje vysoce efektivní řešení pro komerční a průmyslové fotovoltaické projekty. Kombinace článků typu TOPCon, bifaciality a odolného sklo-sklo provedení zajišťuje nadstandardní výrobu energie a spolehlivý provoz podložený 30letou garancí výkonu.
Doplňkové parametry
| Kategorie: | Solární panely |
|---|---|
| Nominální výkon panelu [Wp]: | 620 |
| Typ panelu: | monokrystalický |
| ? Bifaciální: | ANO |
| Typ buněk: | TOPCon |
| Max. účinnost panelu: | 22.95% |
| Poček buněk panelu: | 132 |
| Barva rámu: | stříbrný rám |
| ? Barva pozadí: | bílé pozadí |
| Jmenovité napětí (Umpp) [V]: | 41.50 |
| Napětí naprázdno (Uoc) [V]: | 49.60 |
| Max. systémové napětí [V]: | 1500 |
| Max. proud při zátěži (Impp) [A]: | 14.99 |
| Typ konektoru: | MC4 Evo 2 |
| Zkratový proud (Isc) [A]: | 15.91 |
| Třída krytí [IP]: | 68 |
| Šířka [mm]: | 1134 |
| Výška [mm]: | 2382 |
| Hloubka [mm]: | 30 |
| Váha [kg]: | 33.0 |
| Záruka výrobce (výkon): | 30 let |
| Záruka výrobce (funkčnost): | 12 let |
| Počet článků (ks): | 132 |
| Bifaciální: | ANO |
| Sběrnice (počet): | 16 |
| Barva podkladu ze spodní strany: | bílá |
| Barva podkladu ze strany článků: | bílá |
| Stupeň krytí: | IP68 |
| Tloušťka předního skla (mm): | 2.00 |
| Integrovaná optimalizace panelu: | ne |
| Průřez kabelu (mm²): | 4.00 |
| Délka kabelu minus (cm): | 110.00 |
| Délka kabelu plus (cm): | 110.00 |
| Proud nakrátko Isc (A): | 15.91 |
| Napětí naprázdno Uoc (V): | 49.60 |
| Tolerance výkonu: | +5 Wp |
| Max. zatížení povrchu (Pa): | 5400 |
| Max. zpětný proud (A): | 35 |
| Max. systémové napětí (V): | 1500 |
| Max. rychlost větru (Pa): | 2400 |
| Konstrukce panelu: | sklo-sklo |
| Účinnost panelu (%): | 23.00 |
| Jmenovitý výkon (Wp): | 620 |
| Jmenovitý proud Impp (A): | 14.99 |
| Barva rámu: | stříbrný rám |
| Typ rámu: | s rámem |
| Typ konektoru: | MC4 Evo 2 |
| Teplotní koeficient Isc (%/C): | 0.0400 |
| Teplotní koeficient Pmpp (%/C): | -0.2900 |
| Teplotní koeficient Uoc (%/C): | -0.2400 |
| Šířka článku (mm): | 182.000 |
| Řez článku: | half-cut |
| Délka článku (mm): | 105.000 |
| Typ článku: | monokrystaliský |
| Výrobce: | Trina Solar |
| Název produktu výrobce: | TSM-620NEG19RC.20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85414300 |
| Délka vč. obalu (cm): | 238.20 |
| Šířka vč. obalu (cm): | 113.40 |
| Výška vč. obalu (cm): | 3.00 |
| Váha vč. obalu (kg): | 33.000 |
| Počet kusů na paletě: | 36 |
| Počet palet v kontejneru: | 20 |
| Počet kusů v kontejneru: | 720 |
| Váha palety (kg): | 1225.00 |
| Rozměry palety DxŠxV (mm): | 2400x1150x1250 |
| Délka (mm): | 2382.00 |
| Šířka (mm): | 1134.00 |
| Výška (mm): | 30.00 |
| Hmotnost (kg): | 33.000 |
| Poskytovatel záruky: | Trina Solar |
| Záruka na výkon (let): | 30 |
| Lineární pokles p.a. v %: | 0,4 |
| Záruka na produkt (let): | 12 |
| Počáteční % pro lineární záruku: | 99 |
| Typ buněk: | TOPCon |
| Typ panelu: | monokrystalický |
| Váha [kg]: | 33.0 |
| Hloubka [mm]: | 30 |
| Výška [mm]: | 2382 |
| Barva pozadí: | bílé pozadí |
| Šířka [mm]: | 1134 |
| Třída krytí [IP]: | 68 |
| Počet buněk panelu: | 132 |
| Max. účinnost panelu: | 22.95% |
| Zkratový proud (Isc) [A]: | 15.91 |
| Záruka výrobce (výkon): | 30 let |
| Max. systémové napětí [V]: | 1500 |
| Napětí naprázdno (Uoc) [V]: | 49.60 |
| Záruka výrobce (funkčnost): | 12 let |
| Jmenovité napětí (Umpp) [V]: | 41.50 |
| Nominální výkon panelu [Wp]: | 620 |
| Max. proud při zátěži (Impp) [A]: | 14.99 |
