Kabel KBE 10 mm² 500 m, červený
Kód: 1742349Související produkty
Detailní popis produktu

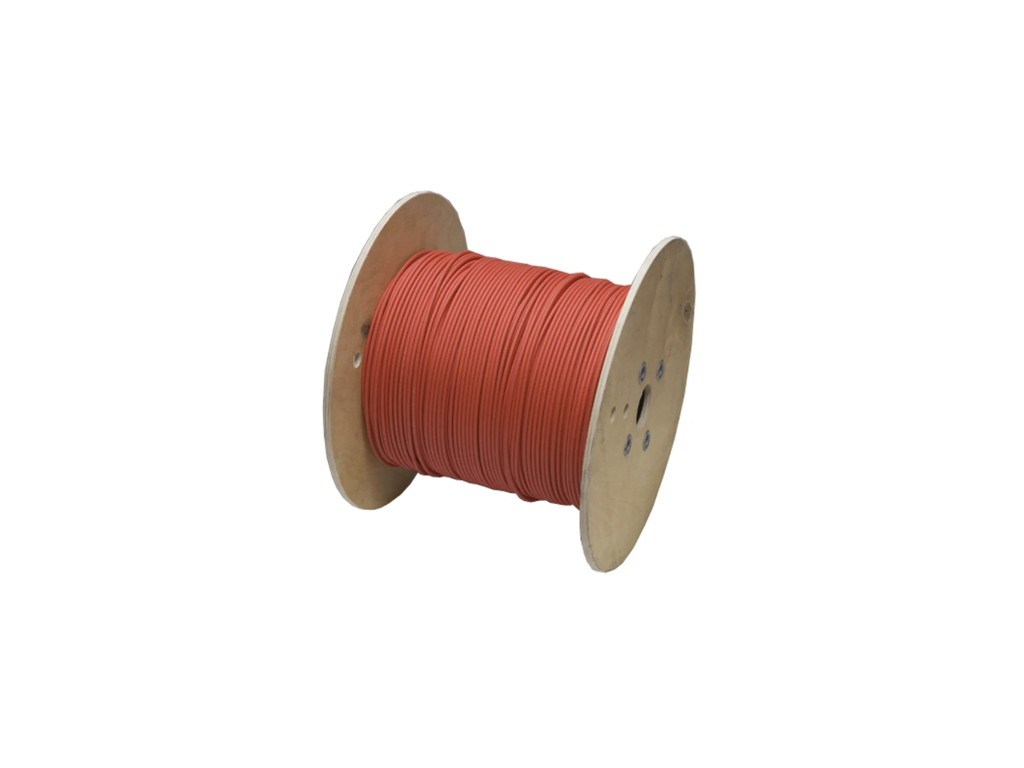

Solární DC kabel KBE 10,0 mm², 500 m, červený
Kvalitní fotovoltaický jednožilový kabel německé výroby KBE Solar DB+ s průřezem 10,0 mm² na bubnu o délce 500 metrů. Je navržen pro náročné provozní podmínky moderních fotovoltaických elektráren s jmenovitým napětím do 1 500 V DC a maximálním provozním napětím 1 800 V DC. Vyznačuje se vysokou odolností proti UV záření, vodě a mechanickému namáhání s certifikací pro přímé uložení do země.
- Certifikace dle EN 50618 (H1Z2Z2-K), IEC 62930 a 2 PfG 1169/10.19
- Vhodný pro přímé uložení do země (direct burial dle UL 854)
- Jmenovité napětí 1,5 kV DC (max. 1,8 kV DC) a reakce na oheň Dca
Spolehlivé DC vedení pro náročné solární instalace
Kabel KBE Solar DB+ představuje špičkový standard v oblasti propojování fotovoltaických polí a střídačů. Díky pocínovanému měděnému jádru třídy 5 a izolaci i plášti ze zesítěného polyolefinu poskytuje výjimečnou odolnost proti stárnutí, hydrolýze a vlivům počasí. Červené provedení pláště zajišťuje přehledné a bezpečné označení kladného pólu v DC trasách i rozváděčích.
Hlavní výhody
Kabel splňuje přísné požadavky evropské normy EN 50618 (H1Z2Z2-K), mezinárodní IEC 62930 (IEC 131) i zkušebního standardu TÜV 2 PfG 1169/10.19.
Konstrukce je dimenzována pro jmenovité napětí 1,5 kV DC (až 1,8 kV DC max.), což odpovídá moderním velkým i komerčním instalacím s vysokým systémovým napětím.
Vysoce odolné izolační materiály úspěšně prošly interními testy odolnosti proti nárazu a drcení podle UL 854 a umožňují přímé uložení do země bez nutnosti chrániček.
Plášť vykazuje zvýšenou stabilitu proti povětrnostním vlivům, UV záření (testováno 2 000 h) a je certifikován pro dlouhodobý kontakt s vodou (kategorie AD8).
Bezhalogenové provedení s nízkou emisí kouře (LSZH) a třídou reakce na oheň Dca dle normy EN 50575 zvyšuje bezpečnost v budovách i technických prostorách.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | H1Z2Z2-K / 62930 IEC 131 / PV 1500-K |
| Jmenovité napětí (V AC / V DC) | 1,0 kV AC / 1,5 kV DC |
| Průřez vodiče (mm²) | 10,0 mm² |
| Délka (m) | 500 m |
| Barva | Červená |
| Materiál | Pocínovaná měď (E-Cu, tř. 5), zesítěný polyolefin |
| Provozní teplota (°C) | -40 °C až +90 °C |
| Norma | EN 50618, IEC 62930, 2 PfG 1169/10.19 |
| Max. provozní napětí | 1,2 kV AC / 1,8 kV DC |
| Konstrukce jádra | 80 × max. Ø 0,41 mm |
| Max. odpor vodiče | 1,95 mΩ/m |
| Min. tloušťka izolace | 0,53 mm |
| Min. tloušťka pláště | 0,58 mm |
| Vnější průměr kabelu | 7,1 mm |
| Hmotnost vodiče | 115 kg/km |
| Minimální poloměr ohybu | ≥ 4× vnější průměr |
| Reakce na oheň (CPR) | Dca (dle EN 50575) |
| Očekávaná životnost | 25 let (dle EN 50618) |
| Max. teplota na jádře | 120 °C (20 000 h) |
| Zkratová teplota na jádře | +250 °C (max. 5 s) |
| Záruka výrobce | 5 let |
Kde se produkt používá
Kabel slouží k DC propojení stringů solárních panelů se střídačem nebo DC rozváděčem, kde je vyžadován větší průřez pro minimalizaci napěťových ztrát na delší vzdálenosti.
Vhodný pro uložení do kabelových žlabů, chrániček, na volném prostranství s přímým osluněním i k přímému položení do výkopu bez dodatečné mechanické ochrany.
Díky vysoké odolnosti proti vodě (kategorie AD8) a amoniaku je kabel vhodný pro instalace na zemědělských objektech i plovoucí solární elektrárny (Floating PV).
S čím je kompatibilní
- Solární konektory MC4 / kompatibilní Vodič o průřezu 10,0 mm² s vnějším průměrem 7,1 mm vyžaduje použití kompatibilních konektorů MC4 (či odpovídajících typů) dimenzovaných na průřez 10 mm² a daný vnější průměr kabelu.
- Střídače a rozváděče Vhodný pro připojení k DC svorkovnicím měničů a DC pojistkovým odpínačům podporujícím průřez vodiče 10 mm².
Doporučené příslušenství
Kabel stejného průřezu v černém provedení pro vytvoření kompletního páru DC vedení (kladný a záporný pól).
Modrá varianta DC kabelu KBE pro instalace vyžadující odlišné barevné značení nebo menší průřezy pro dílčí stringy.
Časté dotazy
Shrnutí
KBE Solar DB+ 10,0 mm² červený je špičkový fotovoltaický kabel na 500m cívce určený pro napětí až 1 500 V DC. Díky trojité certifikaci, třídě reakce na oheň Dca a možnosti přímé pokládky do země představuje spolehlivé a bezpečné řešení pro komerční i rezidenční instalace.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Barva: | červená |
| Průřez kabelu (mm²): | 10.00 |
| Délka kabelu (cm): | 50000.00 |
| Typ vodiče: | flexibilní |
| Materiál vodiče: | Měď |
| Max. napětí (V): | 1800.00 |
| Výrobce: | KBE |
| Název produktu výrobce: | 10,0 DB+ EN50618 RED 500M |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85446010 |
| Délka vč. obalu (cm): | 40.50 |
| Šířka vč. obalu (cm): | 40.50 |
| Výška vč. obalu (cm): | 32.50 |
| Váha vč. obalu (kg): | 57.500 |
| Počet kusů na paletě: | 6 |
| Rozměry palety DxŠxV (mm): | 1200x800x575 |
| Obalový materiál: | kabelový buben |
| Délka (mm): | 405.00 |
| Šířka (mm): | 405.00 |
| Výška (mm): | 325.00 |
| Hmotnost (kg): | 57.500 |
| Poskytovatel záruky: | KBE |
| Záruka na produkt (let): | 5 |
