Konektor solární Stäubli MC4-EVO2A PV-KBT4-EVO 2A/10II 10 mm² samice
Kód: 1755819Související produkty
Detailní popis produktu

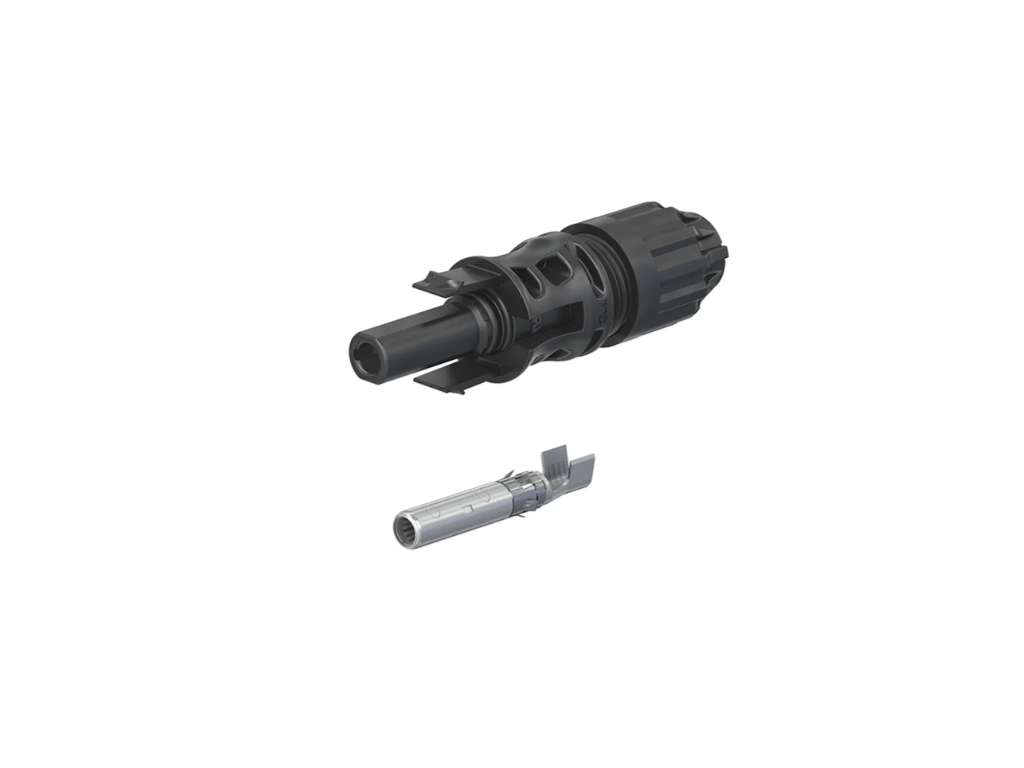

Kabelová zásuvka Stäubli MC4-Evo 2A pro 10mm² fotovoltaické vedení
Originální kabelová DC spojka typu samice (PV-KBT4-EVO 2A/10II) od švýcarského výrobce Stäubli představuje průmyslový standard pro spolehlivé a nízkoztrátové propojování fotovoltaických instalací. Je navržena pro vysokonapěťové DC systémy do 1500 V s trvalým proudovým zatížením až 69 A.
- Jmenovité napětí 1500 V DC a proudová zatížitelnost 69 A
- Osvědčená kontaktní technologie MULTILAM s odporem pod 0,2 mΩ
- Vysoký stupeň krytí IP65 a IP68 (1 m po dobu 1 h)
Bezpečné propojení stringů s velkým průřezem vodiče
Se vzrůstajícími výkony fotovoltaických elektráren a delšími trasami kabeláže roste potřeba využívat solární kabely s větším průřezem pro minimalizaci napěťových ztrát. Zásuvka Stäubli MC4-Evo 2A ve variantě 10II je optimalizována přesně pro vodiče o průřezu 10 mm² s vnějším průměrem pláště 6,4 až 8,4 mm. Díky tělu z odolného polyamidu a patentovanému lamelovému systému MULTILAM zajišťuje spoj dlouhodobou stabilitu parametrů i v náročném venkovním prostředí.
Hlavní výhody
Pozlacené a pocínované měděné kontakty s technologií MULTILAM vykazují přechodový odpor nižší než 0,2 mΩ, což eliminuje vznik nežádoucího tepelného namáhání.
Ve spojeném stavu poskytuje konektor spolehlivou ochranu proti prachu a vniknutí vody i při ponoření do hloubky 1 metru po dobu 1 hodiny.
Kvalitní polyamidové pouzdro odolává UV záření, teplotám od -40 °C do +85 °C i agresivním podmínkám včetně čpavkového prostředí (testováno dle 2 PfG 1911).
Otevřená krimpovací zóna o šířce 6,5 mm je určena pro přímé a mechanicky stabilní nalisování na 10mm² jádro pomocí standardního nářadí Stäubli.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | MC4-Evo 2A kabelová zásuvka (samice / female) | |
| Jmenovité napětí (V AC / V DC) | 1500 V DC | Dle IEC i UL |
| Jmenovitý proud (A) | 69 A (IEC) / 70 A (UL) | |
| Průřez vodiče (mm²) | 10 mm² | Odpovídá 8 AWG |
| Vnější průměr kabelu (mm) | 6,4–8,4 mm | |
| Materiál | Polyamid (tělo), pocínovaná měď (kontakty) | |
| Třída krytí | IP65 / IP68 (1 m, 1 h) | Ve spojeném stavu; IP2X v rozpojeném |
| Provozní teplota (°C) | -40 °C až +85 °C | Horní limitní teplota 115 °C |
| Norma | IEC 62852:2014+Amd.1:2020, UL 6703 | |
| Přechodový odpor | < 0,2 mΩ | |
| Technologie kontaktů | MULTILAM | Průměr systému 4 mm |
| Kategorie přepětí | CAT III | |
| Třída ochrany | II | |
| Třída hořlavosti | UL94-V0 | |
| Délka | 67,1 mm | |
| Šířka | 18,8 mm | |
| Výška | 18,8 mm | |
| Hmotnost | 10 g |
Kde se produkt používá
Připojení a prodlužování DC kabelových tras o průřezu 10 mm² vedoucích od solárních panelů k měničům nebo slučovacím rozváděčům.
Aplikace v náročných podmínkách s napětím až 1500 V DC, kde je vyžadována vysoká proudová zatížitelnost a odolnost vůči vlivům prostředí.
S čím je kompatibilní
- Konektory rodiny Stäubli MC4 Konektor MC4-Evo 2A je plně kompatibilní se spojkami a panelovými průchodkami originální řady Stäubli MC4 a MC4-Evo 2.
- Solární kabely Určeno pro měděné solární lankové vodiče třídy 5 a 6 o jmenovitém průřezu 10 mm² s celkovým vnějším průměrem izolace v rozmezí 6,4 až 8,4 mm.
Doporučené příslušenství
Originální protikus (vidlice) pro vytvoření kompletního vodotěsného DC spoje na 10mm² kabelu.
Nástroj nezbytný pro správné dotažení kabelové vývodky předepsaným momentem a bezpečné rozpojení západky konektoru.
Ochranná těsnicí krytka pro zabezpečení neobsazené kabelové zásuvky před vlhkostí a prachem na staveništi.
Časté dotazy
Shrnutí
Stäubli MC4-Evo 2A (PV-KBT4-EVO 2A/10II) představuje špičkovou kabelovou zásuvku pro náročné solární instalace. S podporou napětí 1500 V DC, proudem 69 A, krytím IP68 a optimalizací pro kabely 10 mm² zaručuje minimální ztráty a maximální bezpečnost po celou dobu životnosti elektrárny.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 8.40 |
| Průřez kabelu (mm²): | 10.00 |
| Jmenovité napětí (V): | 1500.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Female cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 67.10 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.010 |
