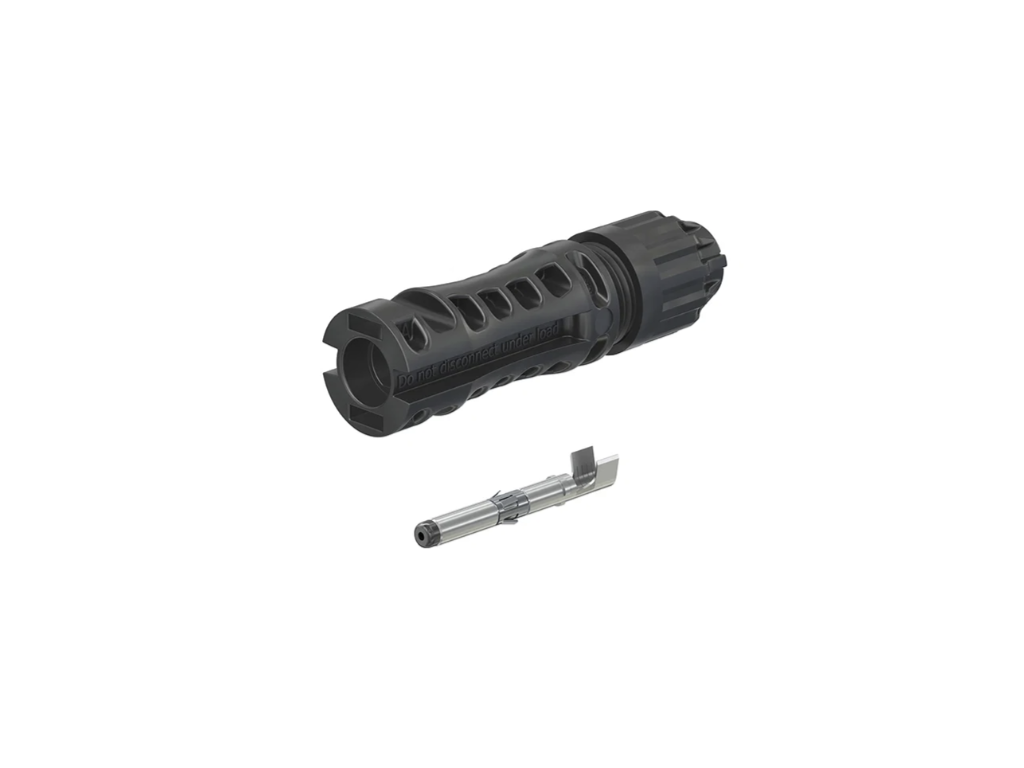

Konektor solární Stäubli MC4-EVO2A PV-KST4-EVO 2A/6I samec
Kód: 1755726Související produkty
Detailní popis produktu
Originální solární konektor Stäubli MC4-Evo 2A (samec)
Průmyslový standard pro spolehlivé a bezpečné propojení fotovoltaických stringů. Konstrukce s patentovanými lamelovými kontakty MULTILAM garantuje minimální přechodový odpor a dlouhodobou stabilitu i v náročných venkovních podmínkách.
- Jmenovité napětí 1500 V DC a zatížitelnost až 53 A
- Patentovaná technologie kontaktů MULTILAM
- Vysoký stupeň krytí IP65 a IP68 (ve spojeném stavu)
Profesionální zakončení DC kabeláže
Stäubli PV-KST4-EVO 2A/6I je originální kabelový konektor typu samec z osvědčené řady MC4-Evo 2. Slouží k zakončení solárních DC kabelů o průřezu 6 mm² ve střešních i rozsáhlých pozemních fotovoltaických instalacích. Vyniká vysokou mechanickou odolností, přesným lícováním a spolehlivým západkovým mechanismem.
Hlavní výhody
Bezpečně přenáší proud až 53 A v moderních fotovoltaických instalacích s vysokým systémovým napětím.
Lamelové kontakty udržují stálý přítlak, zajišťují minimální odpor pod 0,25 mΩ a zamezují tvorbě přehřátých míst (hotspotů).
Tělo z polyamidu a polykarbonátu odolává UV záření, amoniaku i solné mlze a poskytuje krytí IP65/IP68.
Pevné jištění brání samovolnému rozpojení. Pro uvolnění konektoru je nutné použít montážní klíč dle bezpečnostních norem.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | MC4-Evo 2A (kabelový konektor samec) | |
| Jmenovité napětí (V AC / V DC) | 1500 V DC | |
| Jmenovitý proud (A) | 53 A | |
| Průřez vodiče (mm²) | 6,0 mm² | |
| Materiál | Polyamid / polykarbonát (pouzdro), pocínovaná měď (kontakt) | |
| Montáž (DIN lišta / panel) | Kabelová (krimpování) | |
| Třída krytí | IP65, IP68 (spojený stav, 1 h / 1 m) / IP2X (rozpojený stav) | |
| Provozní teplota (°C) | -40 až +85 °C | Dle TÜV |
| Vnější průměr kabelu | 6,40 mm | |
| Zkušební rázové napětí | 16 kV | |
| Přechodový odpor | ≤ 0,25 mΩ | |
| Kategorie přepětí / Stupeň znečištění | CAT III / 3 | |
| Třída hořlavosti | UL94-V0 | |
| Rozměry (D × Š × V) | 71,4 × 18,8 × 18,8 mm | |
| Hmotnost | 0,010 kg |
Kde se produkt používá
Zakončení stejnosměrné kabeláže vedené od fotovoltaických panelů ke střídači nebo do DC rozváděče.
Vhodné pro prodlužování solárních kabelů nebo náhradu poškozených koncovek při zachování originální kompatibility Stäubli.
S čím je kompatibilní
- Protipól spojení Páruje se s originálním samičím konektorem Stäubli PV-KBT4-EVO 2A/6I i se standardními samicemi řady MC4.
- Kombinace různých značek Stäubli nepovoluje spojování originálních konektorů s konektory jiných výrobců. Takové kombinace ruší platnost certifikací TÜV i UL a zvyšují riziko poruchy.
Doporučené příslušenství
Odpovídající protikus (samice) pro vytvoření kompletního a těsného spoje kabelu 6 mm².
Originální nástroj pro utažení kabelové průchodky a uvolnění bezpečnostní západky konektoru.
Profesionální kleště zaručující přesné a plynotěsné zakrimpování kontaktů.
Ochranná krytka pro spolehlivé zaslepení konektoru před vlhkostí a nečistotami před zapojením.
Časté dotazy
Shrnutí
Originální solární konektor samec Stäubli MC4-Evo 2A (6 mm²) přináší maximální provozní bezpečnost, minimální přechodový odpor a dlouhou životnost pro vaše fotovoltaické instalace do 1500 V DC.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 6.40 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 53.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Male cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 71.40 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.010 |
