Konektor solární Stäubli MC4-EVO2A PV-KBT4-EVO 2A/6II 6 mm², zásuvka
Kód: 1755727Související produkty
Detailní popis produktu

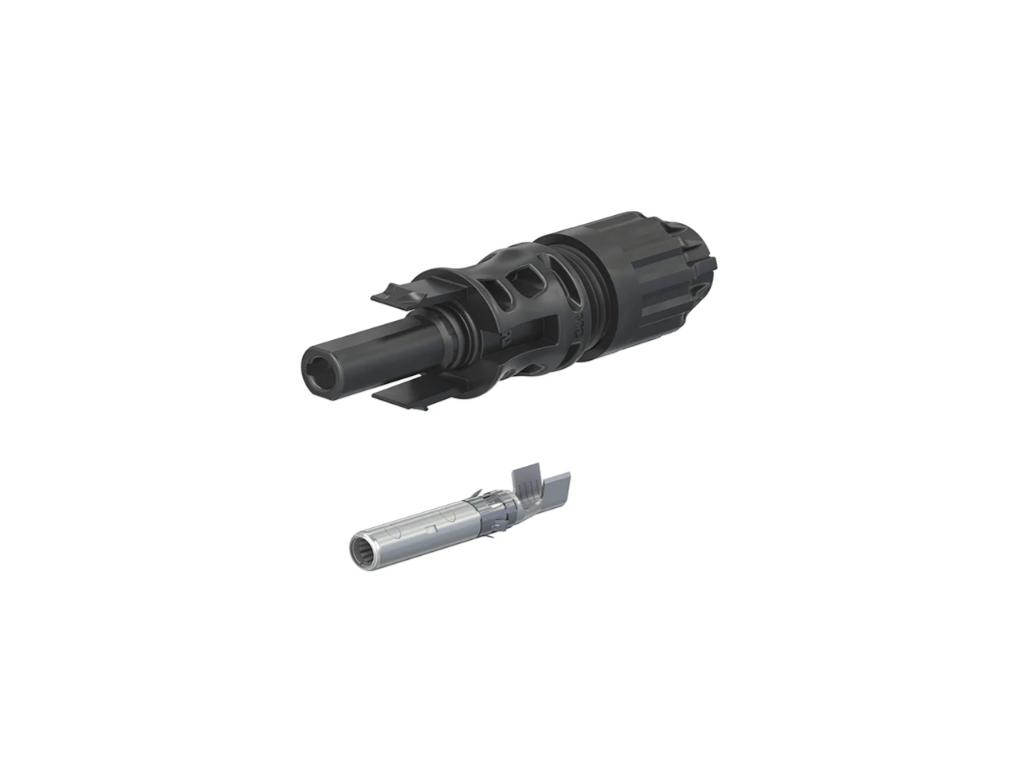

Kabelový konektor Stäubli MC4-Evo 2A samice (6 mm²)
Originální fotovoltaický konektor Stäubli MC4-Evo 2A v provedení samice (female) představuje standard pro bezpečné a dlouhodobě spolehlivé propojení solárních stringů. Je navržen pro moderní DC instalace s napětím až 1 500 V a jmenovitým proudem do 53 A.
- Vysoká proudová zatížitelnost 53 A při 1 500 V DC
- Určeno pro solární kabely s průřezem 6 mm²
- Ochranné krytí IP65 pro vysokou odolnost ve venkovním prostředí
Spolehlivý prvek DC kabeláže pro fotovoltaiku
Kvalita spojů na stejnosměrné straně fotovoltaické elektrárny je zásadní pro bezpečnost celého systému a minimalizaci přechodových odporů. Konektor Stäubli MC4-Evo 2A (PV-KBT4-EVO 2A/6II) je určen pro krimpování na solární vodiče o průřezu 6 mm² s vnějším průměrem pláště do 8,4 mm. Díky preciznímu zpracování zaručuje minimální ztráty a prevenci vzniku přechodových odporů i v náročných provozních podmínkách.
Hlavní výhody
Konektor zvládá jmenovité napětí 1 500 V DC a trvalý proud až 53 A, což vyhovuje požadavkům výkonných stringů moderních fotovoltaických elektráren.
Zajišťuje spolehlivou ochranu proti vniknutí prachu i tryskající vodě, což je klíčové pro dlouhou životnost spojů na střeše i volném prostranství.
Tělo i kontaktní systém jsou přesně dimenzovány pro solární kabely o průřezu 6 mm² s vnějším průměrem pláště až 8,4 mm.
Produkt prošel testováním na látky vzbuzující mimořádné obavy (SVHC) s výsledkem pod stanovenou mezí 0,1 % hm.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4-Evo 2A (samice / female) |
| Jmenovité napětí (V AC / V DC) | 1 500 V DC |
| Jmenovitý proud (A) | 53 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Vnější průměr kabelu | 8,4 mm |
| Třída krytí | IP65 |
| Délka | 67,1 mm |
| Šířka | 18,8 mm |
| Výška | 18,8 mm |
| Hmotnost | 0,010 kg |
Kde se produkt používá
Slouží ke zhotovení prodlužovacích a svodových DC kabelů od fotovoltaických panelů ke střídači či DC rozváděči.
Vhodný pro opravy poškozených koncovek nebo přepojování stringů při dodržení průřezu 6 mm².
S čím je kompatibilní
- Kompatibilita protikusů Určeno pro spojení s odpovídajícím samčím konektorem Stäubli MC4-Evo 2A pro průřez 6 mm².
- Kabelová kompatibilita Vhodné pro standardní flexibilní solární kabely s pláštěm do vnějšího průměru 8,4 mm a průřezem měděného jádra 6 mm².
Doporučené příslušenství
Párový protikus nezbytný pro sestavení kompletního rozebíratelného DC spoje na 6mm² kabelu.
Originální nástroj pro bezpečné dotažení kabelové průchodky a snadné rozpojování konektorů bez poškození západky.
Specializované nářadí zajišťující plynotěsné a normované nalisování kovového kontaktu na odizolovaný vodič.
Časté dotazy
Shrnutí
Stäubli MC4-Evo 2A (samice) pro kabely 6 mm² je komponent pro bezpečné stejnosměrné propojení ve fotovoltaice. Nabízí dimenzování na 1 500 V DC / 53 A a krytí IP65.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 8.40 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 53.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Female cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 67.10 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.010 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
Mezinárodní společnost Stäubli založená roku 1892 ve Švýcarsku. Tato mechatronická společnost se zabývá výrobou rychlospojek, průmyslové automatizace, textilních strojů a mnoho dalšího. Od 2005 je zastoupena i v České republice jako Stäubli Systems s.r.o.. Společnost Stäubli se dnes dělí na tři divize: elektrické konektory, fluidní konektory, robotická divize. V Pardubicích se nachází centrála Stäubli pro střední a východní Evropu a technické zázemí pro všechny divize.
Ze sortimentu Stäubli nabízíme celosvětově oblíbené konektory řady MC4 s vysokou dlouholetou stabilitou. Jsou nejlepší volbou pro solární kabely a fotovoltaické systémy. Originální konektory Stäubli jsou odolné proti povětrnostním vlivům a obsahují technologii MULTILAM pro spolehlivé spojení a trvale nízké ztráty výkonu.
