Konektor solární Stäubli MC4 Male Insert 6 mm²
Kód: 1715849Související produkty
Detailní popis produktu

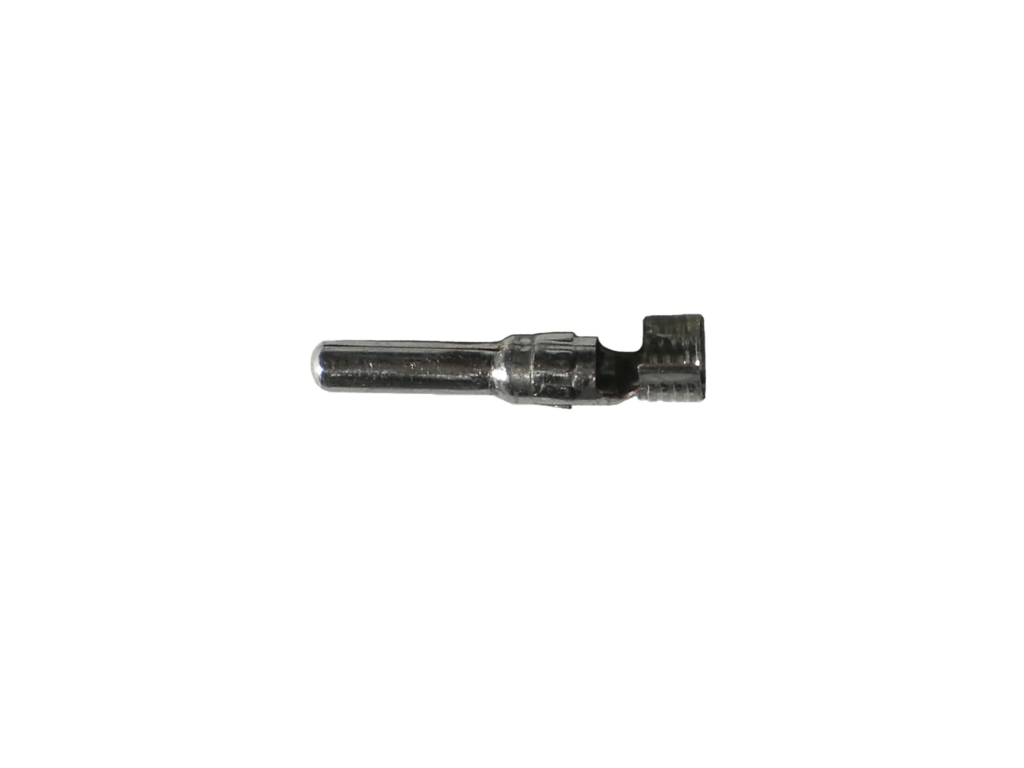

Krimpovací kontakt Stäubli MC4 Insert Male (samec) pro vodiče 6 mm²
Originální kolíkový krimpovací kontakt Stäubli určený pro kabelové a panelové konektory řady MC4. Zajišťuje dlouhodobě stabilní elektrické spojení s minimálním přechodovým odporem v náročných podmínkách fotovoltaických instalací.
- Patentovaná technologie MULTILAM s přechodovým odporem pod 0,25 mΩ
- Kompatibilita s fotovoltaickými vodiči o průřezu 4 až 6 mm²
- Schváleno pro napětí až 1100 V DC (IEC) a trvalý proud 39 A
Spolehlivé jádro fotovoltaického konektoru
Při realizaci a údržbě DC kabeláže fotovoltaických elektráren rozhoduje kvalita každého spoje. Originální krimpovací kontakt Stäubli MC4 Insert Male (kolík) představuje klíčový vodivý prvek pro konektorová pouzdra MC4. Tělo kontaktu je vyrobeno z kvalitní pocínované mědi a osazeno osvědčeným lamelovým kontaktním systémem MULTILAM, který udržuje konstantní přítlak a zamezuje přehřívání i při dlouhodobém proudovém zatížení.
Hlavní výhody
Lamelový systém MULTILAM zaručuje extrémně nízký přechodový odpor do 0,25 mΩ, což efektivně předchází vzniku horkých míst a energetickým ztrátám na DC větvích.
Pocínovaný měděný povrch brání oxidaci a korozi vlivem vlhkosti či agresivních látek, což prodlužuje provozní životnost celé kabeláže na desítky let.
Otevřené krimpovací lůžko je dimenzováno pro laněné vodiče s průřezem 6 mm² (až 4 mm²), přičemž zajišťuje pevný a plynotěsný mechanický i elektrický spoj.
Kontakt je certifikován dle norem IEC 62852 pro napětí 1100 V DC a UL 6703 až do 1500 V DC, vyhovuje tak moderním stringovým konfiguracím.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | Krimpovací kolíkový kontakt (samec) pro MC4 | |
| Jmenovité napětí (V AC / V DC) | 1100 V DC (IEC) / 1500 V DC (UL) | |
| Jmenovitý proud (A) | 39 A (IEC) / 50 A (UL) | pro vodič 6 mm² |
| Průřez vodiče (mm²) | 6,0 mm² | vhodné též pro 4,0 mm² |
| Materiál | Pocínovaná měď | |
| Třída krytí | IP65 / IP68 (1 m, 1 h) | ve složeném a spojeném stavu pouzdra |
| Provozní teplota (°C) | -40 až +85 °C | horní mezní teplota +105 °C |
| Norma | IEC 62852, UL 6703 | |
| Kontaktní odpor | max. 0,25 mΩ | |
| Kontaktní systém | MULTILAM | |
| Typ připojení | Krimpování | |
| Jmenovité impulzní napětí | 16 kV | |
| Hmotnost | 0,001 kg |
Kde se produkt používá
Servis, výroba nebo úprava solárních propojovacích kabelů mezi fotovoltaickými panely a střídačem.
Použití jako vnitřní pin do kabelových vidlic PV-KST4 nebo panelových konektorů PV-ADSP4.
Výměna poškozených či zkorodovaných pinů ve stávajících konektorových sestavách Stäubli MC4.
S čím je kompatibilní
- Pouzdra Stäubli MC4 Plně kompatibilní s konektorovými pouzdry Stäubli typu PV-KST4/6... i panelovými zásuvkami MC4.
- Solární kabely Určeno pro jednožilové fotovoltaické kabely s flexibilním měděným laněným jádrem o průřezu 4 mm² a 6 mm².
- Krimpovací nářadí Vyžaduje krimpovací kleště určené pro otevřené B-crimp kontakty Stäubli MC4 (např. řada PV-CZM s příslušným lokátorem).
- Zákaz křížení výrobců Při montáži protikusu používejte výhradně originální komponenty Stäubli MC4, aby nedošlo k porušení certifikace a vzniku přechodového odporu.
Doporučené příslušenství
Odpovídající zásuvkový kontakt (dutinka) pro vytvoření kompletního párového spoje.
Nezbytné nářadí pro dotažení kabelových průchodek pouzdra a bezpečné rozpojení zámků MC4.
Zajišťují přesné odizolování kabelu bez narušení nebo přestřižení jednotlivých měděných drátků.
Časté dotazy
Shrnutí
Originální kolíkový kontakt Stäubli MC4 Insert Male pro vodiče 6 mm² představuje standard pro spolehlivé a bezpečné DC propojení ve fotovoltaice. S technologií MULTILAM nabízí minimální přechodový odpor a dlouhodobou stabilitu.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Průřez kabelu (mm²): | 6.00 |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Male insert MC4 |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85389099 |
| Váha vč. obalu (kg): | 0.001 |
| Hmotnost (kg): | 0.001 |
