Konektor solární Stäubli MC4 Female insert 6 mm²
Kód: 1715848Související produkty
Detailní popis produktu

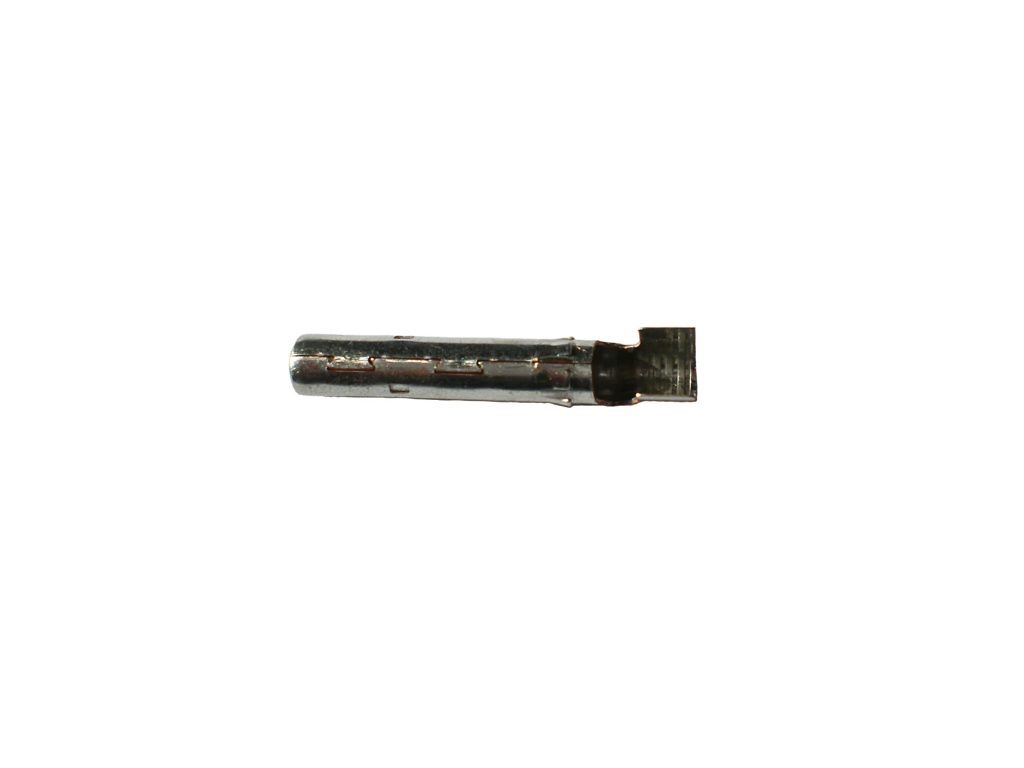

Originální dutinka Stäubli MC4 pro kabely 6 mm²
Samostatný zásuvkový kontakt (female insert) Stäubli MC4 je určen pro krimpování na fotovoltaické kabely o průřezu 6 mm². Využívá osvědčenou kontaktní technologii MULTILAM, která zajišťuje trvale nízký přechodový odpor, minimální ztráty a vysokou spolehlivost po celou dobu životnosti instalace.
- Patentovaná technologie MULTILAM s přechodovým odporem pod 0,25 mΩ
- Certifikace pro stejnosměrné napětí až 1100 V DC (IEC) / 1500 V DC (UL)
- Vysoce vodivá pocínovaná měď odolná vůči korozi
Spolehlivý kontakt pro fotovoltaické spoje
Při realizaci a údržbě solárních stringů rozhoduje kvalita každého kontaktu. Originální dutinka Stäubli MC4 pro průřez 6 mm² slouží k osazení do zásuvkových pouzder (female coupler) řady MC4. Zajišťuje bezpečný a nízkoohmový přenos stejnosměrného proudu z fotovoltaických panelů do střídače bez rizika vzniku nežádoucích přechodových odporů a přehřívání spojů.
Hlavní výhody
Lamelový systém MULTILAM poskytuje stálý přítlak a přechodový odpor nepřesahující 0,25 mΩ, což eliminuje ztráty i zahřívání spoje.
Kvalitní měděný základ s povrchovým cínováním garantuje dlouhodobou odolnost proti oxidaci a degradaci vlivem okolního prostředí.
Kontakt splňuje normy IEC 62852 pro 1100 V DC a UL 6703 až pro 1500 V DC, je tak plně připraven pro moderní fotovoltaické stringy.
Otevřené krimpovací provedení umožňuje bezpečné a pevné zalisování vodiče před zacvaknutím do těla konektoru.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | Zásuvkový krimpovací kontakt (female insert) | |
| Jmenovité napětí (V AC / V DC) | 1100 V DC (IEC) / 1500 V DC (UL) | |
| Jmenovitý proud (A) | 39 A (IEC) | pro průřez 6 mm² |
| Průřez vodiče (mm²) | 6 mm² | |
| Materiál | Měď, pocínovaná | |
| Třída krytí | IP65 / IP68 (po zacvaknutí do spojeného MC4 pouzdra) | |
| Provozní teplota (°C) | -40 °C až +85 °C | horní mezní teplota 105 °C |
| Norma | IEC 62852, UL 6703 | |
| Přechodový odpor | max. 0,25 mΩ | |
| Jmenovité impulzní napětí | 16 kV | |
| Stupeň znečištění | 3 | |
| Kontaktní systém | MULTILAM | |
| Typ připojení | Krimpování | |
| Hmotnost | 0,002 kg |
Kde se produkt používá
Krimpování na solární kabely 6 mm² při instalaci FV stringů a jejich osazení do těla konektoru.
Náhrada poškozených nebo nesprávně nakrimpovaných kontaktů v konektorech MC4.
S čím je kompatibilní
- Konektory Stäubli MC4 Určeno pro originální zásuvková plastová pouzdra Stäubli MC4 (PV-KBT4...).
- Solární kabely Kompatibilní s jednožilovými fotovoltaickými vodiči o jmenovitém průřezu jádra 6 mm².
- Krimpovací nářadí Vyžaduje lisovací kleště s odpovídající krimpovací čelistí Stäubli určenou pro otevřené kontakty MC4 B-crimp.
Doporučené příslušenství
Odpovídající kolíkový kontakt (samec) pro vytvoření kompletního páru DC spojení.
Nezbytné nářadí pro dotažení kabelových vývodek a bezpečné rozpojení konektorů MC4.
Nářadí pro přesné a šetrné odizolování solárních vodičů o průřezu 1,5 až 6 mm² bez poškození lanka.
Časté dotazy
Shrnutí
Originální zásuvkový kontakt Stäubli MC4 6 mm² představuje spolehlivou volbu pro precizní zakončení fotovoltaických kabelů. Díky technologii MULTILAM a certifikaci až do 1100 V DC zaručuje minimální ztráty a maximální bezpečnost DC vedení.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Průřez kabelu (mm²): | 6.00 |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Female insert MC4 |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85389099 |
| Váha vč. obalu (kg): | 0.002 |
| Hmotnost (kg): | 0.002 |
