Konektor solární Stäubli PV-KBT4/6II-UR MC4 6 mm²
Kód: 1713417Související produkty
Detailní popis produktu

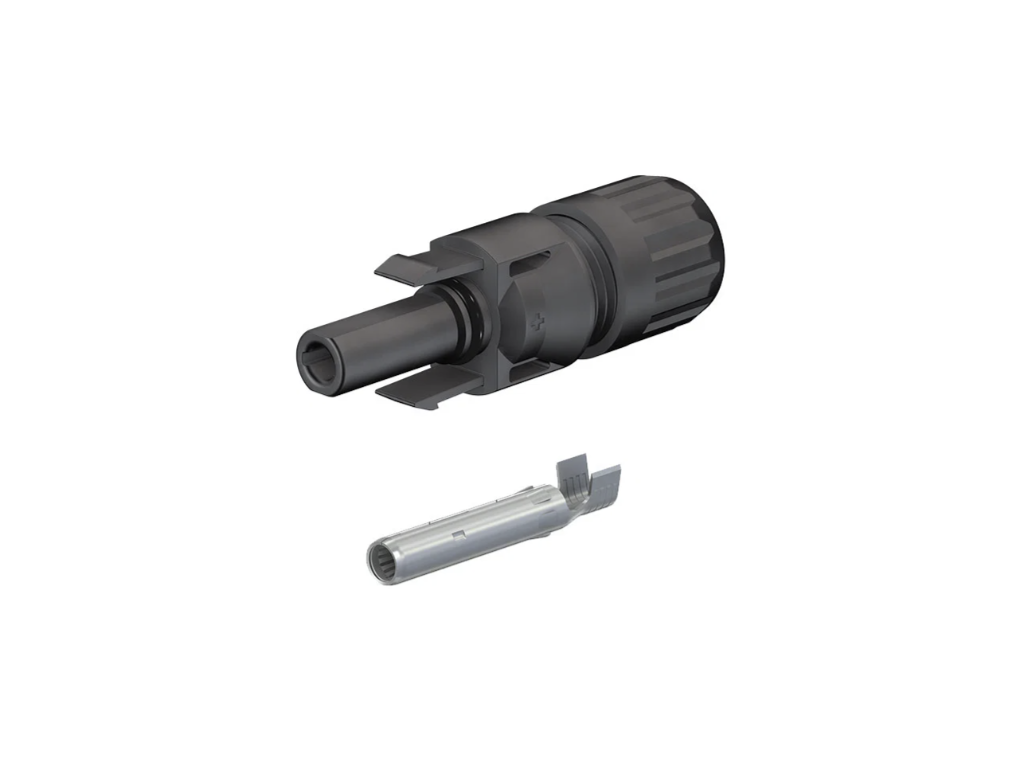

Originální solární konektor Stäubli MC4 samice (PV-KBT4/6II-UR)
Průmyslový standard pro spolehlivé stejnosměrné propojení fotovoltaických instalací. Konektor typu samice PV-KBT4/6II-UR využívá osvědčenou kontaktní technologii MULTILAM a spolehlivý západkový systém snap-in. Je navržen pro DC vedení s průřezem vodiče 6 mm² a vnějším průměrem pláště do 8,8 mm při provozním napětí až 1000 V DC.
- Originální technologie MULTILAM pro stabilní kontakt a minimální přechodový odpor
- Dimenzováno pro jmenovité zatížení 1000 V DC a proud až 39 A
- Přizpůsobeno pro fotovoltaické kabely o průřezu 6 mm²
Spolehlivý spoj pro fotovoltaické stringy
Kvalita spojů na stejnosměrné straně fotovoltaické elektrárny je zásadní pro bezpečnost a minimalizaci ztrát. Originální MC4 konektory od švýcarského výrobce Stäubli představují dlouhodobě ověřené řešení, které zabraňuje vzniku nežádoucích přechodových odporů a přehřívání spojů. Model PV-KBT4/6II-UR je určen k zakončení solárních kabelů o průřezu 6 mm² s robustnější izolací o vnějším průměru do 8,8 mm.
Hlavní výhody
Konektor bezpečně přenáší stejnosměrný proud až 39 A při systémovém napětí 1000 V DC, což vyhovuje požadavkům moderních fotovoltaických instalací.
Patentované kontaktní pásky MULTILAM zajišťují trvalý přítlak, nízký přechodový odpor a vysokou odolnost proti opotřebení či únavě materiálu.
Mechanické zacvaknutí brání nechtěnému rozpojení konektorů pod tahem nebo vibracemi a zajišťuje pevné spojení na DC straně.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4 kabelová zásuvka (samice / female) |
| Jmenovité napětí (V AC / V DC) | 1000 V DC |
| Jmenovitý proud (A) | 39 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Vnější průměr kabelu | 8,8 mm |
| Délka | 58 mm |
| Šířka | 19 mm |
| Výška | 19 mm |
| Hmotnost | 0,010 kg |
Kde se produkt používá
Prodloužení nebo úprava kabeláže mezi jednotlivými fotovoltaickými moduly v rámci stringu.
Zakončení kabelů hlavního stejnosměrného vedení vstupujícího do DC přepěťových ochran nebo střídače.
S čím je kompatibilní
- Protikus konektoru Přímo určen pro spojení s originálním samčím konektorem Stäubli PV-KST4/6II-UR (MC4 male).
- Kabeláž Určeno pro jednožilové fotovoltaické kabely s průřezem jádra 6 mm² a vnějším průměrem pláště do 8,8 mm.
Doporučené příslušenství
Odpovídající protikus (samec) pro vytvoření kompletního a bezpečného stejnosměrného spoje.
Nezbytný nástroj pro správné dotažení průchodky konektoru a bezpečné rozpojení zámku snap-in.
Originální nářadí zaručující plynotěsné a normované nakrimpování kontaktu na kabel.
Časté dotazy
Shrnutí
Originální kabelová zásuvka Stäubli MC4 PV-KBT4/6II-UR představuje spolehlivé a bezpečné řešení pro zakončení fotovoltaických kabelů o průřezu 6 mm². Díky kontaktu MULTILAM a jmenovitým parametrům 1000 V DC / 39 A poskytuje dlouhodobě stabilní spojení bez zbytečných přechodových ztrát.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 |
| Vnější průměr kabelu (mm): | 8.80 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1000.00 |
| Jmenovitý proud (A): | 39.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | PV-KBT4/6II-UR |
| Země původu pro Intrastat: | Francie |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Délka vč. obalu (cm): | 39.00 |
| Šířka vč. obalu (cm): | 30.00 |
| Výška vč. obalu (cm): | 26.00 |
| Váha vč. obalu (kg): | 0.010 |
| Počet kusů v krabici: | 100 |
| Délka (mm): | 58.00 |
| Šířka (mm): | 19.00 |
| Výška (mm): | 19.00 |
| Hmotnost (kg): | 0.010 |
