Konektor solární Stäubli PV-MS-MC4-Evo
Kód: 1756596Související produkty
Detailní popis produktu

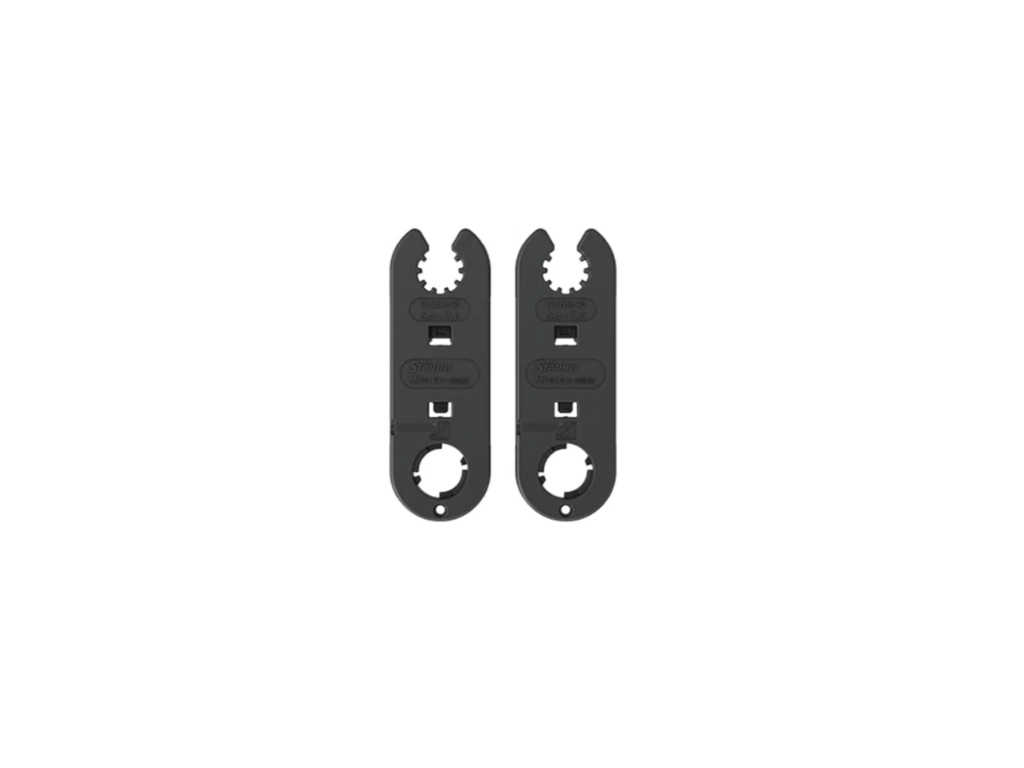

Montážní nástroj Stäubli PV-MS-MC4-Evo ready
Stäubli PV-MS-MC4-Evo ready je originální montážní nástroj navržený speciálně pro bezpečnou a rychlou práci s fotovoltaickými konektory řady MC4-Evo ready. Umožňuje spolehlivé dotažení i uvolnění spojů bez rizika poškození těla konektoru.
- Originální příslušenství Stäubli garantující plnou tvarovou kompatibilitu
- Navrženo pro novou generaci bezkrimpovacích konektorů MC4-Evo ready
- Kompaktní rozměry a nízká hmotnost pouhých 31 g pro pohodlnou práci v terénu
Přesná a bezpečná montáž konektorů MC4-Evo ready
Při montáži fotovoltaických stringů je precizní dotažení konektorů zásadní pro zachování deklarovaného krytí a dlouhodobé těsnosti spoje. Přípravek PV-MS-MC4-Evo ready zajišťuje správnou manipulaci s konektory Stäubli MC4-Evo ready určenými pro průřezy vodičů 4 mm² a 6 mm² a kabely s vnějším průměrem 5,9 až 7,6 mm. S jeho pomocí provedete instalaci přesně podle technických pokynů výrobce.
Hlavní výhody
Přesné tvarové vybrání brání prokluzu a chrání plastové pouzdro i aretační západky konektoru před mechanickým opotřebením.
Správně dotažený konektor si zachovává izolační vlastnosti a odolnost potřebnou pro spolehlivý provoz ve fotovoltaických systémech až do 1500 V DC.
S délkou 117 mm a hmotností 31 g skvěle padne do ruky a vejde se do každé montážní brašny i kufru s fotovoltaickým nářadím.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | PV-MS-MC4-Evo ready | |
| Jmenovité napětí (V AC / V DC) | 1500 V DC | určení pro konektory systému MC4-Evo ready |
| Průřez vodiče (mm²) | 4 mm² / 6 mm² | kompatibilní rozsah konektorů |
| Průměr kabelu | 5,9 – 7,6 mm | vnější rozsah pláště |
| Délka (mm) | 117 mm | |
| Šířka (mm) | 40 mm | |
| Výška (mm) | 11 mm | |
| Hmotnost | 0,031 kg |
Kde se produkt používá
Slouží k dotažení pouzdra na kabel u konektorů MC4-Evo ready po zavedení odizolovaného vodiče.
Umožňuje bezpečné rozpojení aretačních západek konektorů v souladu s montážním manuálem Stäubli.
S čím je kompatibilní
- Konektory Stäubli MC4-Evo ready Určeno pro konektory Stäubli MC4-Evo ready a kompatibilní prvky produktové rodiny MC4 pro solární systémy do 1500 V DC.
Doporučené příslušenství
Zajišťují přesné odizolování solárních kabelů před zavedením do konektoru bez poškození jednotlivých žil.
Originální konektory Stäubli MC4 EVO2 pro zakončení fotovoltaických stringů.
Kvalitní samičí konektor Stäubli pro solární kabely o průřezu 6 mm².
Časté dotazy
Shrnutí
Stäubli PV-MS-MC4-Evo ready je nepostradatelný montážní nástroj pro každého montéra FVE pracujícího s konektory řady MC4-Evo ready, zaručující přesnou, rychlou a normám odpovídající instalaci.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Výrobce: | Stäubli |
| Název produktu výrobce: | PV-MS-MC4-Evo ready |
| Země původu pro Intrastat: | Francie |
| Číslo produktu pro Intrastat (HS-kód): | 39269097 |
| Délka vč. obalu (cm): | 30.00 |
| Šířka vč. obalu (cm): | 30.00 |
| Výška vč. obalu (cm): | 40.00 |
| Váha vč. obalu (kg): | 0.031 |
| Délka (mm): | 117.00 |
| Šířka (mm): | 40.00 |
| Výška (mm): | 11.00 |
| Hmotnost (kg): | 0.031 |
