Konektor solární Stäubli MC4 AZB4-EVO2-UR female
Kód: 1752532Související produkty
Detailní popis produktu

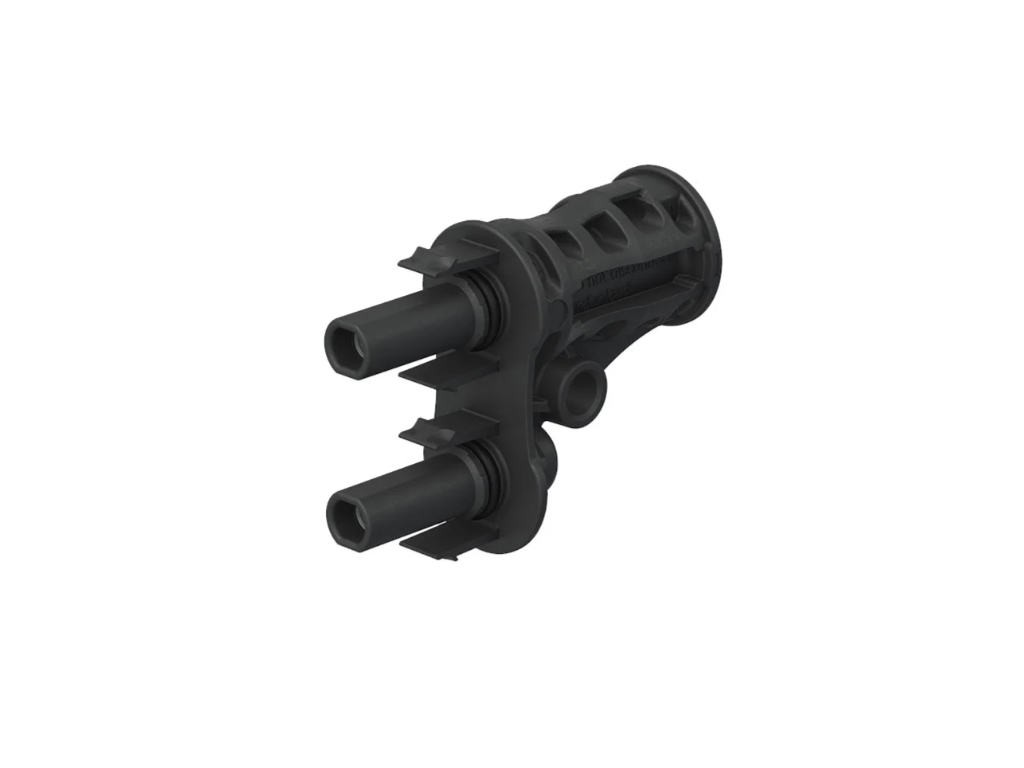

Slučovací konektor Stäubli MC4 AZB4-EVO2-UR (samice)
Originální odbočovací konektor Stäubli typu samice pro spolehlivé a rychlé paralelní propojování fotovoltaických větví v systémech s napětím až 1500 V DC.
- Jmenovité napětí 1500 V DC a zatížitelnost 60 A dle normy IEC
- Osvědčený kontaktní systém MULTILAM s minimálním přechodovým odporem
- Rychlé plug-and-play propojení bez nutnosti krimpování či speciálního nářadí
Bezpečné paralelní slučování DC větví
Odbočovací konektor Stäubli PV-AZB4-EVO 2-UR (samice) slouží k čistému a bezpečnému sloučení dvou stringů do jednoho vedení přímo v kabelové trase fotovoltaického pole. Díky originální technologii lamelových kontaktů MULTILAM poskytuje dlouhodobě stabilní spoj s minimálními ztrátami výkonu a eliminuje riziko vzniku přechodových odporů a přehřívání. Konektor je plně zpětně kompatibilní s konektory Stäubli MC4 i MC4-Evo 2.
Hlavní výhody
S jmenovitým proudem 60 A (IEC) a napětím 1500 V DC bez problémů zvládá moderní vysokoobjemové stringy s vysokými proudy.
Ve spojeném stavu dosahuje stupně krytí IP65 a IP68 (1 m / 1 h), navíc splňuje přísné testy odolnosti vůči UV záření a solné mlze.
Konstrukce nevyžaduje žádné krimpování ani momentové utahování kabelových vývodek. Stačí pouze zacvaknout do trasy.
Pocínované měděné kontakty se systémem MULTILAM udržují přechodový odpor pod 0,5 mΩ po celou dobu provozu elektrárny.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | MC4-Evo 2 (PV-AZB4-EVO 2-UR, samice) | |
| Jmenovité napětí (V AC / V DC) | 1500 V DC | IEC 62852 / UL 6703 |
| Jmenovitý proud (A) | 60 A (IEC) / 50 A (UL) | |
| Materiál | Polyamid (tělo), pocínovaná měď (kontakty) | |
| Třída krytí | IP65 / IP68 (1 m, 1 h) ve spojeném stavu; IP2X v rozpojeném stavu | |
| Provozní teplota (°C) | -40 až +85 °C (IEC) / -40 až +90 °C (UL) | |
| Norma | IEC 62852:2014+AMD1:2020, UL 6703 | |
| Kontaktní systém | MULTILAM | |
| Přechodový odpor | < 0,5 mΩ | |
| Zkušební napětí | 8 kV | |
| Jmenovité impulzní napětí | 16 kV | |
| Horní limitní teplota | 115 °C | Dle IEC |
| Třída ochrany | II | |
| Třída hořlavosti | UL94-V0 | |
| Stupeň znečištění | 3 | |
| Odolnost proti UV záření | Ano | ISO 4892-2/3 |
| Odolnost proti solné mlze | Stupeň přísnosti 6 | IEC 60068-2-52 |
| Maximální provozní nadmořská výška | 5000 m n. m. | |
| Délka | 55 mm | |
| Šířka | 43 mm | |
| Výška | 10 mm | |
| Hmotnost | 0,021 kg | |
| Kompatibilita | Stäubli MC4, MC4-Evo 2 |
Kde se produkt používá
Sloučení dvou paralelních stringů do jednoho páru vedení přímo na střeše nebo nosné konstrukci pro úsporu kabeláže.
Snížení počtu vodičů vstupujících do kabelových žlabů a průrazů směrem k DC rozváděči nebo měniči.
S čím je kompatibilní
- Konektory Stäubli MC4 a MC4-Evo 2 Plně mechanicky i elektricky kompatibilní s originálními kabelovými konektory řad MC4 i MC4-Evo 2.
- Párový odbočovací konektor Pro paralelní sloučení kompletního stejnosměrného okruhu (kladný i záporný pól) se kombinuje se samčím odbočovačem PV-AZS4-EVO 2-UR.
Doporučené příslušenství
Odpovídající samčí odbočovací konektor pro vytvoření kompletní paralelní větve druhého pólu.
Originální nástroj pro bezpečné rozpojení západek konektorů MC4-Evo bez poškození plastového těla.
Těsnicí ochranná krytka samičího vstupu chránící nezapojené pozice před vnikem vlhkosti a nečistot.
Časté dotazy
Shrnutí
Stäubli MC4 AZB4-EVO2-UR FEMALE představuje bezpečný a spolehlivý prvek pro paralelní slučování větví fotovoltaických elektráren do 1500 V DC. Díky lamelovému systému MULTILAM, krytí IP68 a absenci nutnosti krimpování zkracuje dobu montáže a zajišťuje bezúdržbový chod s minimálními ztrátami.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2 |
| Stupeň krytí: | IP65 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 60.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Branch connector MC4-Evo 2 |
| Země původu pro Intrastat: | Francie |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Délka vč. obalu (cm): | 30.00 |
| Šířka vč. obalu (cm): | 40.00 |
| Výška vč. obalu (cm): | 15.00 |
| Váha vč. obalu (kg): | 0.021 |
| Délka (mm): | 55.00 |
| Šířka (mm): | 43.00 |
| Výška (mm): | 10.00 |
| Hmotnost (kg): | 0.021 |
