Konektor solární Stäubli MC4 KBT4/10II 10 mm² samice
Kód: 1719919Související produkty
Detailní popis produktu

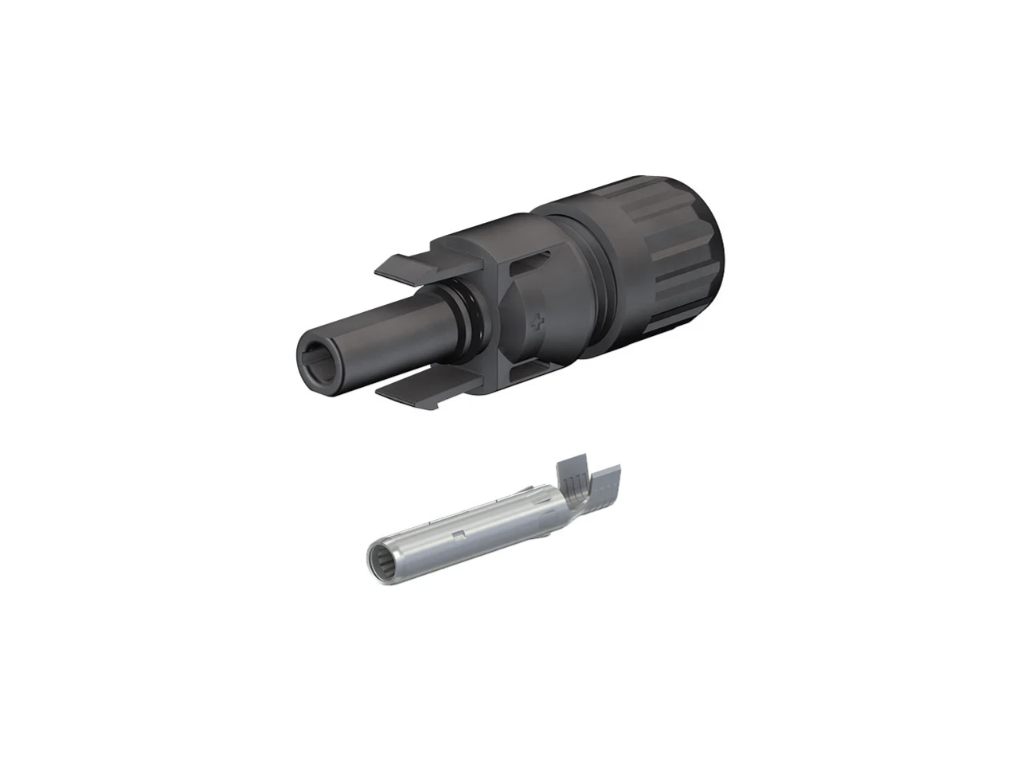

Originální kabelový konektor Stäubli MC4 PV-KBT4/10II (samice)
Stäubli MC4 PV-KBT4/10II představuje průmyslový standard pro spolehlivé stejnosměrné propojení fotovoltaických instalací. Tato kabelová zásuvka je vyvinuta pro solární kabely s velkým průřezem 10 mm² a vnějším průměrem pláště 7,0 až 8,8 mm. Díky patentované kontaktní technologii MULTILAM zajišťuje minimální přechodový odpor a dlouhodobou stabilitu bez ztrát výkonu či přehřívání spojů.
- Jmenovité parametry 1000 V DC a 45 A pro náročné FV stringy
- Patentované kontakty MULTILAM s přechodovým odporem do 0,25 mΩ
- Vysoký stupeň krytí IP65 a IP68 (1 m / 1 h) ve spojeném stavu
Spolehlivý přenos energie pro kabely velkých průřezů
Při návrhu moderních fotovoltaických systémů s dlouhými kabelovými trasami je volba vodiče o průřezu 10 mm² klíčem k minimalizaci úbytků napětí. Originální konektorová zásuvka Stäubli MC4 PV-KBT4/10II nabízí robustní mechanické provedení a přesně tvarovaný krimpovací kontakt dimenzovaný právě pro tento průřez. Použité materiály zaručují špičkovou odolnost proti UV záření, ozónu, soli i amoniaku, což předchází degradaci spojů i v extrémních venkovních podmínkách.
Hlavní výhody
Lamely MULTILAM udržují stálý přítlak a zajišťují přechodový odpor pod 0,25 mΩ, což brání vzniku přechodového tepla a ztrátám vyrobené energie.
Kvalitní integrované těsnění chrání kontakt před vniknutím vody a prachu podle norem IP65 i IP68 při ponoření do hloubky 1 m po dobu 1 hodiny.
Pouzdro z kombinace polykarbonátu a polyamidu zvládá široké rozpětí teplot od -40 °C do +85 °C a plní přísnou třídu hořlavosti UL94-V0.
Západkový systém Snap-in garantuje pevné mechanické spojení, které lze rozpojit pouze pomocí dedikovaného nástroje, což zabraňuje nechtěnému rozpojení.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | Kabelový konektor MC4, zásuvka (samice / female) | |
| Jmenovité napětí (V AC / V DC) | 1000 V DC | Dle IEC 62852 |
| Jmenovitý proud (A) | 45 A | |
| Průřez vodiče (mm²) | 10 mm² | |
| Materiál | PC/PA (izolační pouzdro), pocínovaná měď (kontakt) | |
| Montáž (DIN lišta / panel) | Na kabel (krimpování) | |
| Třída krytí | IP65 / IP68 (1 m, 1 h spojený), IP2X (rozpojený) | |
| Provozní teplota (°C) | -40 °C až +85 °C | Horní mezní teplota +105 °C |
| Norma | IEC 62852, 2 PfG 2330 | Certifikace TÜV Rheinland R 60127190 |
| Vnější průměr kabelu (mm) | 7,0–8,8 mm | |
| Přechodový odpor | ≤ 0,25 mΩ | Kontaktní systém MULTILAM |
| Jmenovité impulzní napětí | 16 kV | |
| Třída hořlavosti | UL94-V0 | |
| Stupeň znečištění | 3 | |
| Rozměry (D × Š × V) | 58 × 19 × 19 mm | |
| Hmotnost | 0,010 kg |
Kde se produkt používá
Slouží k zakončení a bezpečnému spojování stejnosměrných stringových kabelů s průřezem 10 mm² vedoucích z FV polí ke střídačům nebo DC rozváděčům.
Ideální pro instalace s dlouhým vedením na komerčních střechách a pozemních elektrárnách, kde je vyžadován větší průřez vodiče pro zachování maximálního výkonu.
S čím je kompatibilní
- Kompatibilita s rodinou Stäubli MC4 Plně kompatibilní s originálními protikusy Stäubli MC4 (samci), panelovými zásuvkami a odbočkami stejné řady. Z bezpečnostních důvodů výrobce zakazuje vzájemné křížení s neznačkovými napodobeninami jiných výrobců.
- Požadavky na kabel Určeno pro jednožilové solární kabely se slaněným měděným jádrem (třída 5 a 6) o průřezu 10 mm² a celkovém vnějším průměru pláště v rozsahu 7,0 až 8,8 mm.
Doporučené příslušenství
Odpovídající protikus (samec) pro vytvoření kompletního a vodotěsného spojení na kabelu 10 mm².
Originální nástroj pro předepsané dotažení kabelové vývodky a bezpečné rozpojení západek konektoru.
Ochranná těsnicí krytka chránící nezapojenou zásuvku před vniknutím prachu a vody při montáži.
Ergonomický montážní a odjišťovací přípravek usnadňující manipulaci se západkami konektorů MC4.

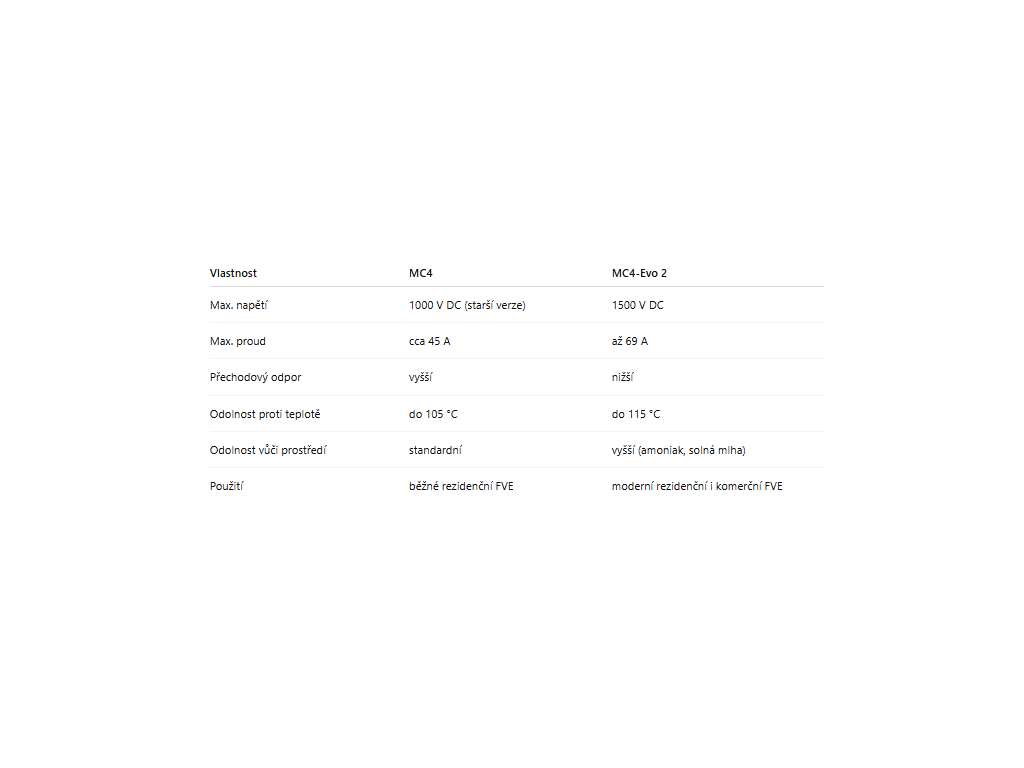

Časté dotazy
Shrnutí
Kabelová zásuvka Stäubli MC4 PV-KBT4/10II je profesionální volbou pro spolehlivé ukončení solárních kabelů o průřezu 10 mm². Špičková technologie MULTILAM, krytí IP68 a robustní konstrukce zajišťují bezpečný a bezúdržbový provoz vaší fotovoltaické elektrárny po celou dobu její životnosti.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ DC konektoru: | MC4 |
| Vnější průměr kabelu (mm): | 8.80 |
| Průřez kabelu (mm²): | 10.00 |
| Jmenovité napětí (V): | 1000.00 |
| Jmenovitý proud (A): | 45.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Female cable coupler MC4 |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Délka vč. obalu (cm): | 40.00 |
| Šířka vč. obalu (cm): | 29.00 |
| Výška vč. obalu (cm): | 26.00 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 58.00 |
| Šířka (mm): | 19.00 |
| Výška (mm): | 19.00 |
| Hmotnost (kg): | 0.010 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
