Konektor solární Stäubli MC4 KST4/10II samec 10 mm²
Kód: 1719920Související produkty
Detailní popis produktu

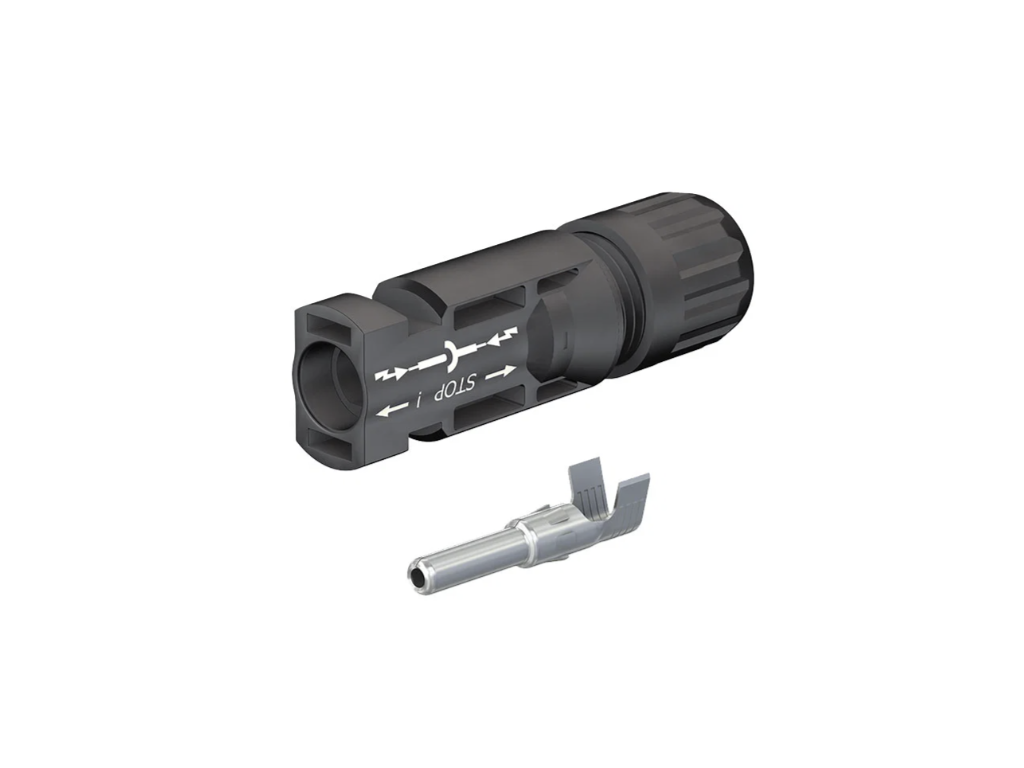

Originální kabelový konektor MC4 Stäubli PV-KST4/10II (samec)
Průmyslový standard pro spolehlivé stejnosměrné propojení fotovoltaických instalací. Konektor Stäubli PV-KST4/10II v provedení samec je určen pro solární kabely o průřezu 10 mm² s vnějším průměrem 7,0 až 8,8 mm. Díky osvědčené kontaktní technologii MULTILAM garantuje stabilní přenos proudu až 45 A při minimálním přechodovém odporu.
- Jmenovité napětí 1000 V DC a proudová zatížitelnost 45 A
- Kontaktní systém MULTILAM s odporem pod 0,25 mΩ
- Vysoké krytí IP65 / IP68 pro náročné venkovní podmínky
Bezpečné spojení pro výkonné fotovoltaické systémy
Stäubli MC4 je celosvětově prověřený konektorový systém pro fotovoltaiku s více než 25 lety zkušeností z praxe. Model PV-KST4/10II byl vyvinut speciálně pro vodiče o velkém průřezu 10 mm², které se využívají při delších trasách nebo vyšších proudech k minimalizaci napěťových ztrát. Konstrukce z kvalitních polymerů a pocínované mědi zaručuje odolnost proti UV záření, povětrnostním vlivům, amoniaku i solné mlze.
Hlavní výhody
Navrženo pro stejnosměrné systémy do 1000 V DC a proud až 45 A, ideální pro silnější fotovoltaické svody s průřezem 10 mm².
Lamelový kontaktní systém zajišťuje trvale nízký přechodový odpor do 0,25 mΩ a zamezuje lokálnímu přehřívání po celou dobu životnosti.
Ve spojeném stavu chrání spojení před vniknutím prachu a vody (testováno do hloubky 1 m po dobu 1 h).
Západkový systém zabraňuje nechtěnému rozpojení. K uvolnění konektoru je vyžadován speciální montážní nástroj.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | MC4 (PV-KST4/10II), samec (male) | |
| Jmenovité napětí (V AC / V DC) | 1000 V DC | IEC 62852 pro průřez 10 mm² |
| Jmenovitý proud (A) | 45 A | IEC |
| Průřez vodiče (mm²) | 10 mm² | |
| Materiál | Pouzdro: PC/PA, kontakty: pocínovaná měď | |
| Montáž (DIN lišta / panel) | Kabelová montáž (krimpování) | |
| Třída krytí | IP65 / IP68 (1 m, 1 h ve spojeném stavu), IP2X (v rozpojeném stavu) | |
| Provozní teplota (°C) | -40 °C až +85 °C | Horní mezní teplota 105 °C |
| Norma | IEC 62852, TÜV Rheinland R 60127190 | |
| Vnější průměr kabelu | 7,0 – 8,8 mm | |
| Přechodový odpor | ≤ 0,25 mΩ | |
| Jmenovité impulzní výdržné napětí | 16 kV | |
| Stupeň znečištění | 3 | |
| Třída hořlavosti | UL94:V-0 | |
| Šířka krimpovacího otvoru | 6,5 mm | |
| Rozměry | 61 × 19 × 19 mm | |
| Hmotnost | 10 g |
Kde se produkt používá
Připojení DC kabelů velkých průřezů mezi fotovoltaickým polem, slučovacími skříněmi a střídači.
Využití v aplikacích s vysokými provozními proudy a delšími vzdálenostmi vyžadujícími minimalizaci ztrát.
S čím je kompatibilní
- Kompatibilní kabely Určeno pro fotovoltaické kabely s lankovým jádrem (třída 5 a 6) o průřezu 10 mm² a vnějším průměru izolace 7,0 až 8,8 mm.
- Protikus Plně kompatibilní se samičím konektorem Stäubli PV-KBT4/10II. Z bezpečnostních důvodů se nesmí kombinovat s konektory jiných výrobců.
- Montážní nářadí Montáž vyžaduje odpovídající krimpovací kleště s matricí pro 10 mm² a montážní klíče Stäubli PV-MS pro dotažení průchodky a aretaci.
Doporučené příslušenství
Odpovídající samičí protikus pro vytvoření kompletního vodotěsného spoje kabelu 10 mm².
Ochranná záslepka chránící nezapojený konektor samec před nečistotami a vlhkostí na stavbě.
Nezbytný nástroj pro správné dotažení kabelové průchodky a snadné rozpojení bezpečnostního zámku konektoru.
Časté dotazy
Shrnutí
Kabelový konektor Stäubli MC4 PV-KST4/10II (samec) představuje profesionální volbu pro spolehlivé ukončení solárních kabelů o průřezu 10 mm². Špičková technologie MULTILAM, krytí IP68 a certifikace IEC garantují bezpečný a bezúdržbový provoz vaší fotovoltaické elektrárny po desítky let.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ DC konektoru: | MC4 |
| Vnější průměr kabelu (mm): | 8.80 |
| Průřez kabelu (mm²): | 10.00 |
| Jmenovité napětí (V): | 1000.00 |
| Jmenovitý proud (A): | 45.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Male cable coupler MC4 |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Délka vč. obalu (cm): | 40.00 |
| Šířka vč. obalu (cm): | 29.00 |
| Výška vč. obalu (cm): | 26.00 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 61.00 |
| Šířka (mm): | 19.00 |
| Výška (mm): | 19.00 |
| Hmotnost (kg): | 0.010 |
