Konektor solární Stäubli PV-KST4/6II-UR MC4 6 mm² male
Kód: 1713418Související produkty
Detailní popis produktu

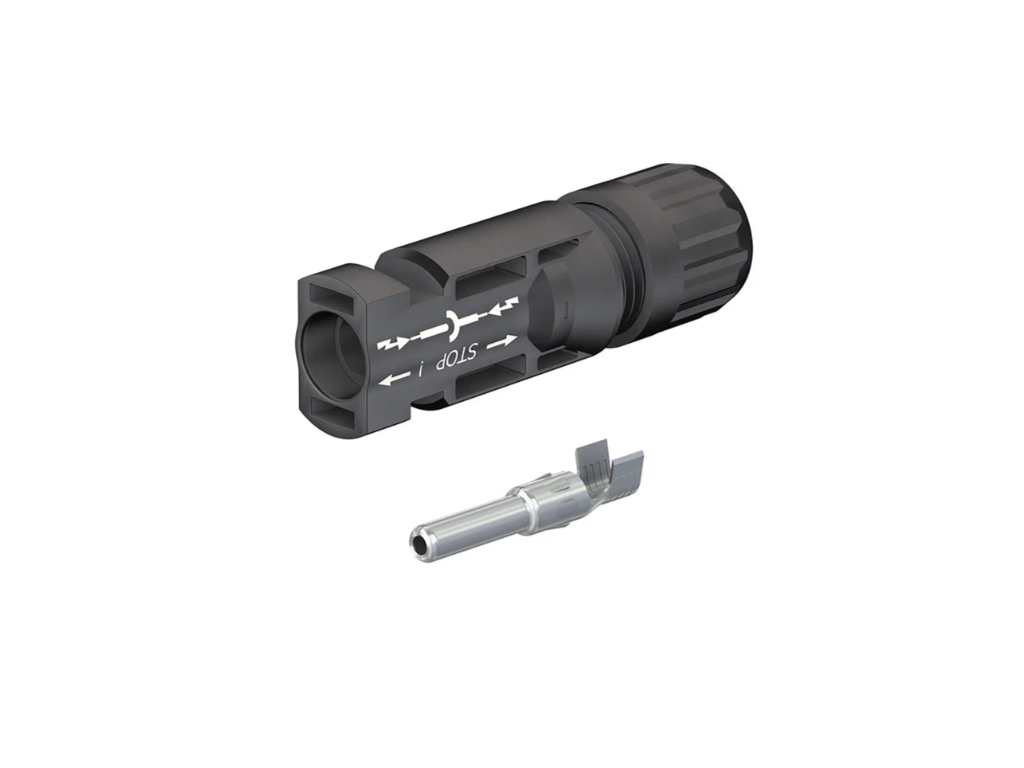

Originální solární konektor Stäubli MC4 PV-KST4/6II-UR (samec)
Průmyslový standard pro spolehlivé a bezpečné propojení fotovoltaických stringů. Konektor Stäubli MC4 (typ male) zajišťuje minimální přechodový odpor a dlouhodobou odolnost proti vnějším vlivům při provozním napětí až 1000 V DC.
- Jmenovitý proud 39 A při napětí 1000 V DC
- Určeno pro solární kabely o průřezu 6 mm²
- Stupeň krytí IP65 chránící spoj proti prachu a tryskající vodě
Ověřené řešení pro stejnosměrnou část fotovoltaiky
Kvalitní spojení na DC straně fotovoltaické elektrárny je zásadní pro prevenci ztrát a eliminaci rizika vzniku elektrického oblouku. Originální konektory Stäubli řady MC4 PV-KST4/6II-UR jsou navrženy pro náročné venkovní podmínky a zajišťují stabilní kontakt po celou dobu životnosti instalace.
Hlavní výhody
Konektor bezpečně přenáší stejnosměrný proud až 39 A při jmenovitém napětí 1000 V DC, což vyhovuje moderním výkonným FV modulům.
Konstrukce konektoru poskytuje spolehlivou ochranu proti vniknutí prachu a proudu vody, což je nezbytné pro bezpečný venkovní provoz.
Použití originálních dílů Stäubli na DC větvích minimalizuje přechodové odpory a zabraňuje přehřívání spojů ve stringu.
Krimpovací kontakt optimalizovaný pro vodiče o průřezu 6,0 mm² a kabelové pláště s vnějším průměrem do 8,8 mm usnadňuje pevnou instalaci.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4 (samec / male) |
| Jmenovité napětí (V AC / V DC) | 1000 V DC |
| Jmenovitý proud (A) | 39 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Třída krytí | IP65 |
| Max. vnější průměr kabelu | 8,8 mm |
| Délka | 61 mm |
| Šířka | 19 mm |
| Výška | 19 mm |
| Hmotnost | 0,010 kg |
Kde se produkt používá
Vytváření sériových stringů a zakončení kabelových tras mezi panely a střídačem.
Zapojení stejnosměrných větví do vstupů střídačů, slučovacích skříní a přepěťových ochran.
S čím je kompatibilní
- Protikusy Stäubli MC4 Plně kompatibilní s originálními zásuvkami (samice) řady Stäubli MC4, zejména modelem PV-KBT4/6II-UR.
- Solární kabely Určeno pro jednožilové solární kabely s průřezem měděného jádra 6,0 mm² a vnějším průměrem pláště do 8,8 mm.
Doporučené příslušenství
Přímý originální protikus (samice) pro vytvoření kompletního vodotěsného spoje.
Nástroj pro správné dotažení kabelové průchodky a snadné rozpojení západek konektoru.
Originální nářadí pro precizní nakrimpování kontaktu se správnou lisovací geometrií.
Ochranná krytka k zaslepení a ochraně nezapojeného samčího konektoru před nečistotami.
Časté dotazy
Shrnutí
Originální konektor Stäubli MC4 PV-KST4/6II-UR (male) představuje bezpečnou volbu pro zakončení 6mm² DC kabelů v solárních instalacích s parametry 1000 V DC a 39 A.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ DC konektoru: | MC4 |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 8.80 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1000.00 |
| Jmenovitý proud (A): | 39.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | PV-KST4/6II-UR |
| Země původu pro Intrastat: | Francie |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Délka vč. obalu (cm): | 39.00 |
| Šířka vč. obalu (cm): | 30.00 |
| Výška vč. obalu (cm): | 26.00 |
| Váha vč. obalu (kg): | 0.010 |
| Počet kusů v krabici: | 100 |
| Délka (mm): | 61.00 |
| Šířka (mm): | 19.00 |
| Výška (mm): | 19.00 |
| Hmotnost (kg): | 0.010 |
