Konektor solární Stäubli MC4-EVO2A PV-KST4-EVO 2A/6II 6 mm² samec
Kód: 1755728Související produkty
Detailní popis produktu

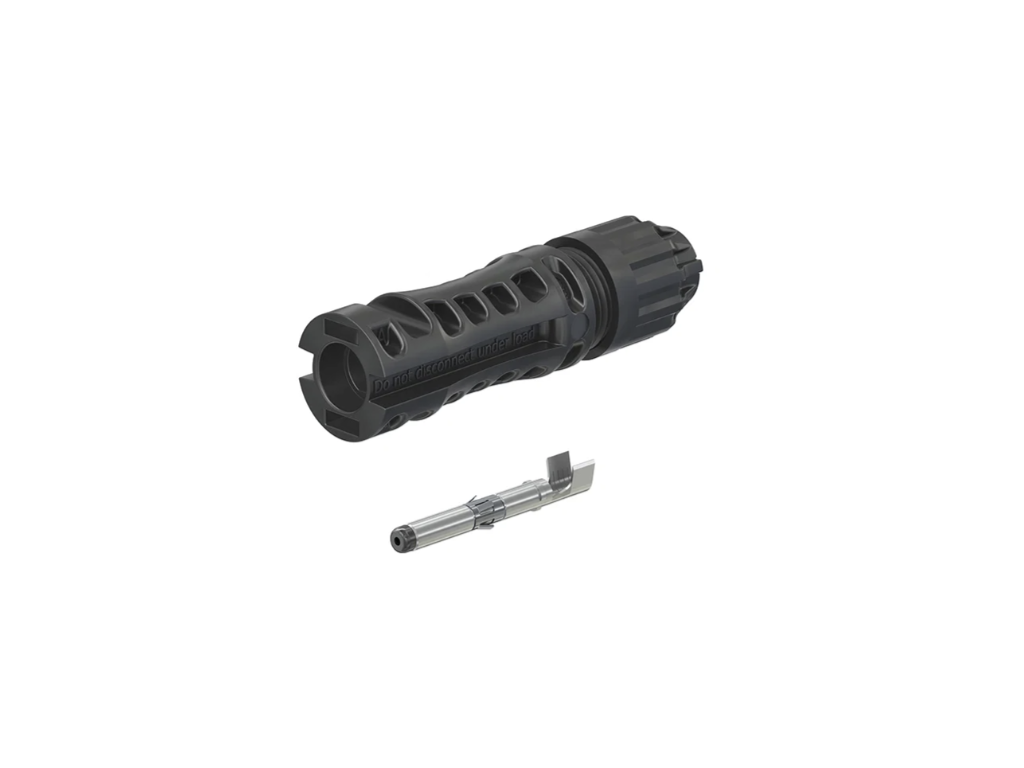

Konektor Stäubli MC4-Evo 2A samec (6 mm²)
Originální kabelový konektor Stäubli MC4-Evo 2A typu samec určený pro stejnosměrnou kabeláž moderních fotovoltaických systémů až do 1500 V DC. Špičkový přenos energie zajišťuje osvědčená kontaktní technologie MULTILAM s minimálním přechodovým odporem.
- Jmenovité napětí 1500 V DC a zatížitelnost proudem až 53 A
- Patentovaná kontaktní technologie MULTILAM pro spolehlivý spoj s nízkým odporem
- Krytí IP65 chránící spojení před vniknutím prachu a vody
Spolehlivé DC propojení pro fotovoltaiku
Stäubli MC4-Evo 2A (kód výrobce PV-KST4-EVO 2A/6II) je evolucí celosvětově nejpoužívanějšího solárního konektoru MC4. Tento model je dimenzován pro fotovoltaické kabely s průřezem vodiče 6 mm² a vnějším průměrem pláště do 8,4 mm. Díky preciznímu zpracování lamelových kontaktů předchází přehřívání spojů a energetickým ztrátám po celou dobu provozu elektrárny.
Hlavní výhody
Konektor bezpečně zvládá moderní vysokonapěťové stringy do 1500 V DC s trvalým proudovým zatížením až 53 A.
Speciální lamelový kontakt udržuje konstantní přítlak a nízký přechodový odpor, což zásadně snižuje riziko vzniku nežádoucího tepla.
Kvalitní těsnění a robustní pouzdro zaručují spolehlivou ochranu kontaktu před deštěm i polétavým prachem v náročném venkovním prostředí.
Materiálové složení konektoru vyhovuje evropským ekologickým normám s doloženým obsahem látek SVHC pod stanoveným limitem 0,1 %.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4 Evo 2A (samec / male) |
| Jmenovité napětí (V AC / V DC) | 1500 V DC |
| Jmenovitý proud (A) | 53 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Třída krytí | IP65 |
| Vnější průměr kabelu | max. 8,4 mm |
| Délka | 71,4 mm |
| Šířka | 18,8 mm |
| Výška | 18,8 mm |
| Hmotnost | 10 g |
Kde se produkt používá
Vhodné pro prodlužování a propojování kabelových tras mezi sériově zapojenými solárními panely.
Používá se k bezpečnému zakončení DC vedení přiváděného do střídačů, optimalizátorů nebo sdružovacích DC skříní.
S čím je kompatibilní
- Protikus MC4-Evo 2A samice Navrženo pro přímé spojení s odpovídající kabelovou zásuvkou Stäubli PV-KBT4-EVO 2A/6II.
- Solární kabely 6 mm² Kompatibilní s jednožilovými fotovoltaickými vodiči o průřezu 6 mm² s vnějším průměrem izolace do 8,4 mm.
Doporučené příslušenství
Odpovídající protikus (samice) pro vytvoření kompletního a těsného kabelového spoje na 6mm² vodiči.
Originální nástroj pro spolehlivé dotažení kabelových vývodek a bezpečné rozpojování západek konektorů MC4.
Profesionální nářadí nezbytné pro správné a plynotěsné zalisování krimpovacích kontaktů Stäubli.
Ochranná záslepka pro bezpečné zakrytí a utěsnění nezapojeného samčího konektoru před prachem a vlhkostí.
Časté dotazy
Shrnutí
Stäubli MC4-Evo 2A PV-KST4-EVO 2A/6II představuje prvotřídní kabelový konektor (samec) pro spolehlivou instalaci 1500V fotovoltaických systémů s 6mm² vodiči. Osvědčená technologie MULTILAM a krytí IP65 z něj dělají bezpečné řešení pro minimalizaci provozních rizik a ztrát.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 8.40 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 53.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Male cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 71.40 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.010 |
