Konektor solární Stäubli MC4-EVO2A PV-KST4-EVO 2A/10II samec
Kód: 1755820Související produkty
Detailní popis produktu

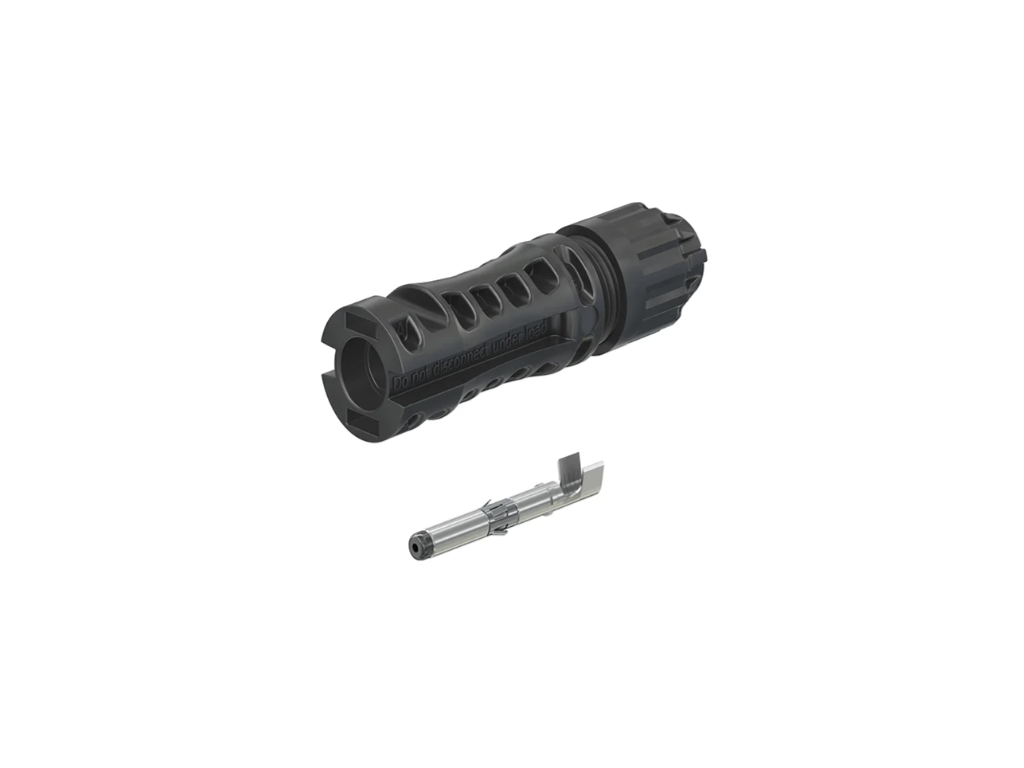

Kabelový konektor Stäubli MC4-EVO2A PV-KST4-EVO 2A/10II (samec)
Originální fotovoltaický konektor Stäubli MC4-Evo 2A v provedení samec je určený pro přímé zakončení solárních DC kabelů s průřezem 10 mm². Zajišťuje bezpečné a dlouhodobě stabilní spojení fotovoltaických stringů při napětí až 1500 V DC a jmenovitém proudu 69 A.
- Dimenzováno pro systémové napětí až 1500 V DC a proud 69 A
- Optimalizováno pro solární vodiče o průřezu 10 mm² (vnější průměr 8,4 mm)
- Osvědčená kontaktní technologie MULTILAM s minimálním přechodovým odporem
Spolehlivý DC spoj pro náročné solární instalace
Kvalitní spojení na stejnosměrné straně fotovoltaické elektrárny je zásadní pro minimalizaci ztrát a eliminaci rizika vzniku elektrického oblouku. Konektor Stäubli PV-KST4-EVO 2A/10II představuje novou generaci osvědčeného standardu MC4, přizpůsobenou vyšším proudovým zátěžím a napěťové hladině moderních komerčních i rezidenčních instalací. Díky robustnímu pouzdru s krytím IP65 spolehlivě odolává vnějším povětrnostním vlivům.
Hlavní výhody
Konektor zvládá trvalý jmenovitý proud až 69 A při napětí do 1500 V DC, což vyhovuje moderním výkonným fotovoltaickým panelům.
Konstrukce konektoru poskytuje spolehlivou ochranu proti prachu a tryskající vodě, nezbytnou pro dlouhou životnost na střeše i volném prostranství.
Tělo konektoru a kontaktní pin jsou navrženy přesně pro solární kabely o průřezu 10 mm² a vnějším průměru pláště 8,4 mm.
Vnitřní kontakt využívá patentované lamely Stäubli MULTILAM pro trvale nízký přechodový odpor a zamezení přehřívání spoje.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4-Evo 2A (samec) |
| Jmenovité napětí (V AC / V DC) | 1500 V DC |
| Jmenovitý proud (A) | 69 A |
| Průřez vodiče (mm²) | 10 mm² |
| Třída krytí | IP65 |
| Vnější průměr kabelu | 8,4 mm |
| Délka | 71,4 mm |
| Šířka | 18,8 mm |
| Výška | 18,8 mm |
| Hmotnost | 0,020 kg |
Kde se produkt používá
Zakončení DC kabeláže propojující panely v sériových řetězcích (strinzích).
Vytvoření spolehlivého rozpojitelného rozhraní před vstupem do střídače nebo DC rozváděče.
S čím je kompatibilní
- Solární kabely Určeno pro jednožilové fotovoltaické kabely s průřezem jádra 10 mm² a vnějším průměrem izolace 8,4 mm.
- Protikus konektoru Páruje se se samičím konektorem řady MC4-EVO2A (např. PV-KBT4-EVO 2A/10II).
- Montážní nářadí Vyžaduje odpovídající krimpovací a montážní nářadí Stäubli určené pro systém MC4.
Doporučené příslušenství
Přímý protikus (samice) pro vytvoření kompletního vodotěsného DC spoje na 10mm² kabelu.
Originální montážní klíče pro dotažení kabelové vývodky a bezpečné rozpojení zámku konektoru.
Ochranná krytka zabraňující znečištění a vniknutí vlhkosti do nezapojeného samčího konektoru.
Časté dotazy
Shrnutí
Kabelový konektor Stäubli MC4-EVO2A PV-KST4-EVO 2A/10II (samec) je prémiovým řešením pro zakončení 10mm² DC kabelů v moderních FVE systémech s napětím až 1500 V DC a proudem do 69 A.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 8.40 |
| Průřez kabelu (mm²): | 10.00 |
| Jmenovité napětí (V): | 1500.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Male cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.020 |
| Délka (mm): | 71.40 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.020 |
