Konektor solární Stäubli MC4-EVO2A PV-KBT4-EVO 2A/6I samice 6 mm²
Kód: 1755718Související produkty
Detailní popis produktu

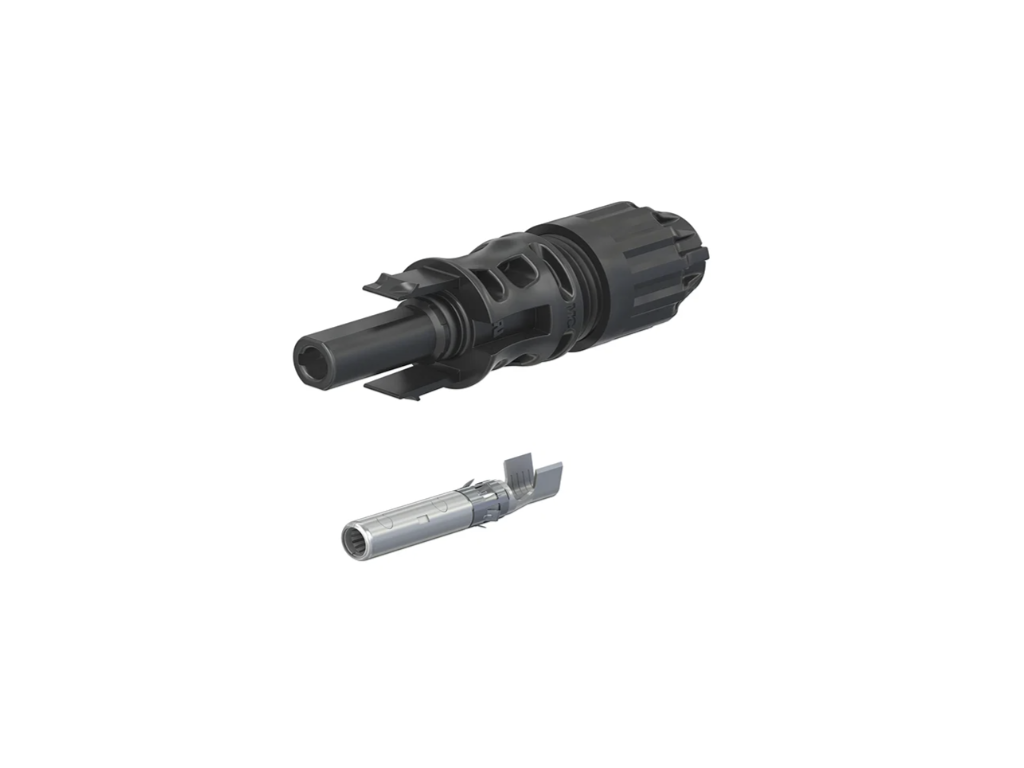

Solární konektor Stäubli MC4-Evo 2A samice (PV-KBT4-EVO 2A/6I)
Originální kabelová zásuvka Stäubli MC4-Evo 2A určená pro fotovoltaické systémy s vysokými nároky na spolehlivost a bezpečnost. Umožňuje přenos proudu až 53 A při systémovém napětí 1500 V DC na solárních kabelech o průřezu 6 mm².
- Jmenovité napětí až 1500 V DC
- Proudová zatížitelnost až 53 A
- Stupeň krytí IP65 pro spolehlivý venkovní provoz
Kvalitní DC spojení pro fotovoltaické instalace
Kabelový konektor Stäubli MC4-Evo 2A v provedení samice (zásuvka) představuje osvědčený standard v oblasti fotovoltaických instalací. Je určen pro zakončení DC kabelů stringů a jejich bezpečné zapojení do střídačů či rozváděčů. Švýcarská preciznost konstrukce a nízký přechodový odpor kontaktů minimalizují výkonové ztráty a chrání systém před vznikem nežádoucího přehřívání.
Hlavní výhody
Konstrukce konektoru zvládá moderní vysokonapěťové DC stringy do 1500 V a proudy až 53 A bez rizika degradace kontaktu.
Zajišťuje vysokou odolnost proti vniknutí prachu a tryskající vodě při celoročním vystavení venkovním povětrnostním vlivům.
Přesné těsnění a kontakt jsou navrženy přímo pro solární kabely o průřezu 6,0 mm² a vnějším průměru pláště 6,4 mm.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | MC4-Evo 2A (samice / female) |
| Jmenovité napětí (V AC / V DC) | 1500 V DC |
| Jmenovitý proud (A) | 53 A |
| Průřez vodiče (mm²) | 6,0 mm² |
| Vnější průměr kabelu (mm) | 6,4 mm |
| Třída krytí | IP65 |
| Délka (mm) | 67,1 mm |
| Šířka (mm) | 18,8 mm |
| Výška (mm) | 18,8 mm |
| Hmotnost (kg) | 0,010 kg |
Kde se produkt používá
Zakončení a prodlužování DC kabeláže mezi solárními panely a střídačem.
Bezpečné propojení kabelů v DC pojistkových a přepěťových skříních.
S čím je kompatibilní
- Kompatibilní protikus Plně kompatibilní s originálním konektorem samec Stäubli MC4-Evo 2A pro kabel 6 mm² (kód PV-KST4-EVO 2A/6I).
- Solární kabel Určeno pro jednožilové fotovoltaické kabely s průřezem jádra 6,0 mm² a vnějším průměrem pláště 6,4 mm.
Doporučené příslušenství
Odpovídající protikus (samec) pro vytvoření kompletního DC kabelového spoje o průřezu 6 mm².
Nezbytný nástroj pro bezpečné dotažení průchodky konektoru a rozpojování západkového mechanismu.
Profesionální nástroj zajišťující normované krimpování kontaktů bez přechodových odporů.
Časté dotazy
Shrnutí
Stäubli MC4-Evo 2A (PV-KBT4-EVO 2A/6I) představuje spolehlivou kabelovou zásuvku pro fotovoltaické systémy do 1500 V DC a 53 A. Nabízí krytí IP65, nízký přechodový odpor a precizní zpracování pro kabely 6 mm².
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Typ DC konektoru: | MC4 Evo 2A |
| Stupeň krytí: | IP65 |
| Vnější průměr kabelu (mm): | 6.40 |
| Průřez kabelu (mm²): | 6.00 |
| Jmenovité napětí (V): | 1500.00 |
| Jmenovitý proud (A): | 53.00 |
| Typ proudu: | DC |
| Výrobce: | Stäubli |
| Název produktu výrobce: | Female cable coupler MC4-Evo 2A |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85359000 |
| Váha vč. obalu (kg): | 0.010 |
| Délka (mm): | 67.10 |
| Šířka (mm): | 18.80 |
| Výška (mm): | 18.80 |
| Hmotnost (kg): | 0.010 |
