Kabel KBE DC 16,0 mm² 400 m, černý
Kód: 1742350Detailní popis produktu
KBE DC solární kabel 16,0 mm², 400 m, černý
Speciální jednožilový fotovoltaický kabel KBE Solar DB+ s průřezem 16 mm² určený pro stejnosměrné rozvody solárních systémů s napětím až do 1800 V. Flexibilní měděné jádro v bezhalogenovém plášti zajišťuje dlouhodobou spolehlivost a odolnost v náročných provozních podmínkách FVE.
- Průřez vodiče 16,0 mm² pro minimalizaci napěťových ztrát na delších trasách
- Konstrukce v souladu s evropskou normou EN 50618 (H1Z2Z2-K)
- Praktické balení na kabelovém bubnu s návinem 400 m
Profesionální DC kabeláž pro fotovoltaické elektrárny
Solární kabel KBE DB+ 16,0 mm² představuje robustní řešení pro stejnosměrnou kabeláž velkých i komerčních fotovoltaických instalací. Splňuje přísné požadavky harmonizované normy EN 50618 (typ H1Z2Z2-K), což zaručuje vysokou mechanickou odolnost a bezpečný provoz při stejnosměrném napětí do 1800 V. Vodič tvořený 120 jemnými měděnými dráty zajišťuje výbornou flexibilitu usnadňující protahování kabelovými trasami a zapojování do rozváděčů či střídačů.
Hlavní výhody
Kabel je navržen a certifikován pro maximální stejnosměrné napětí až 1800 V, což odpovídá moderním vysokonapěťovým stringovým i centrálním střídačům.
Splňuje evropskou normu EN 50618 pro fotovoltaické kabely H1Z2Z2-K s garantovanou bezhalogenovou izolací s nízkou kouřivostí při zahoření.
Konstrukce s jádrem 120 × 0,410 mm nabízí elektrický odpor pouze 1,24 mΩ/m, což účinně eliminuje výkonové ztráty na dlouhých trasách.

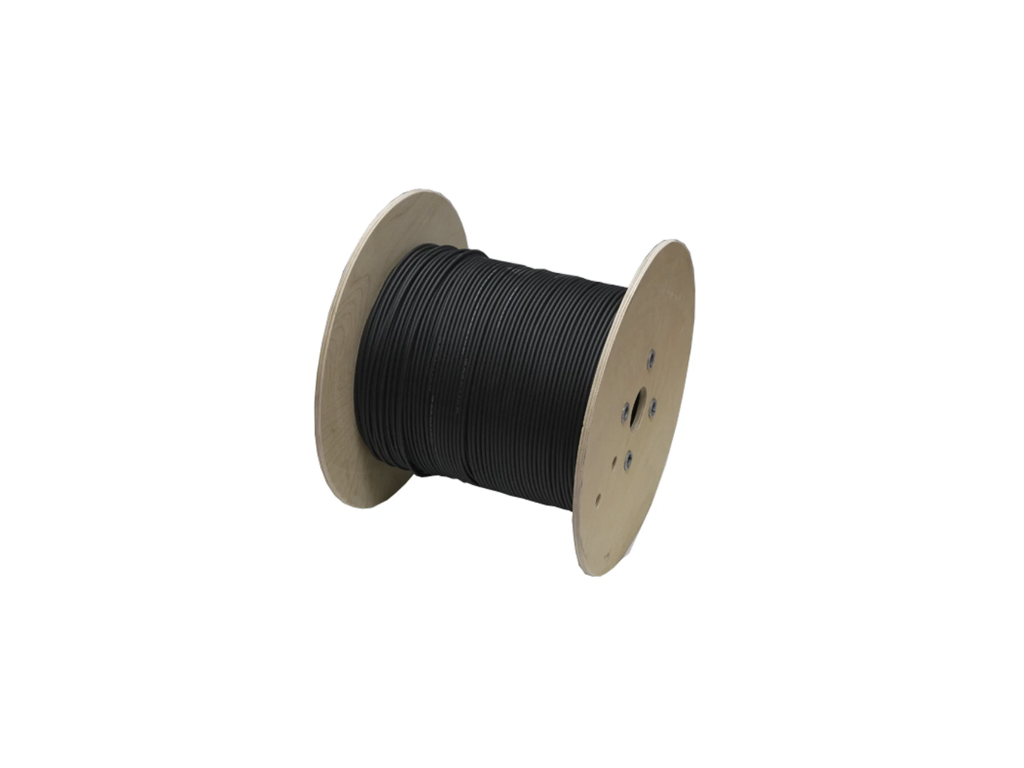

Dodávka v návinu 400 m na bubnu umožňuje plynulé odvíjení přímo na stavbě bez zbytečného kroucení a zkracuje čas montáže.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ | DB+ EN50618 (H1Z2Z2-K) |
| Jmenovité napětí (V AC / V DC) | max. 1800 V DC |
| Průřez vodiče (mm²) | 16,0 mm² |
| Délka (m) | 400 m |
| Barva | černá |
| Materiál | měď (jádro) |
| Norma | EN 50618 |
| Konstrukce vodiče | 120 × 0,410 mm |
| Typ vodiče | flexibilní |
| Elektrický odpor vodiče | 1,24 mΩ/m |
| Vnější průměr kabelu | 8,10 mm |
| Minimální tloušťka izolace | 0,53 mm |
| Minimální tloušťka pláště | 0,67 mm |
| Vlastnosti pláště | bezhalogenový (halogen-free) |
| Forma dodání | kabelový buben (400 m) |
| Záruka výrobce | 5 let |
Kde se produkt používá
Vhodné pro propojení slučovacích skříní (combiner boxů), stringových rozváděčů a střídačů, kde průřez 16 mm² zabezpečuje minimální úbytky napětí.
Uplatní se také na stejnosměrných trasách s vyšším proudovým zatížením mezi střídači a dalšími DC technologiemi splňujícími parametry kabelu.
S čím je kompatibilní
- Kompatibilita s DC konektory a kabelovými oky Kabel je určen pro standardní solární konektory a lisovací oka odpovídající průřezu 16 mm² a vnějšímu průměru 8,1 mm.
- Barevné párování pólů Černý plášť se standardně využívá pro záporný pól DC vedení, případně jako univerzální polarita při použití vhodného koncového značení.
Doporučené příslušenství
Barevně odpovídající kladný pól ve stejném průřezu 16 mm² a délce pro vytvoření kompletní DC trasy.
Časté dotazy
Shrnutí
Solární DC kabel KBE 16,0 mm² v černém provedení představuje kvalitní německý komponent pro realizaci spolehlivých fotovoltaických rozvodů. Díky certifikaci EN 50618, napěťové odolnosti do 1800 V DC a nízkému vnitřnímu odporu je optimální volbou pro páteřní DC trasy vyžadující minimální ztráty a dlouhou životnost.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Barva: | černá |
| Průřez kabelu (mm²): | 16.00 |
| Délka kabelu (cm): | 40000.00 |
| Typ vodiče: | flexibilní |
| Materiál vodiče: | Měď |
| Max. napětí (V): | 1800.00 |
| Výrobce: | KBE |
| Název produktu výrobce: | 16,0 DB+ EN50618 BLACK 400M |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85446010 |
| Délka vč. obalu (cm): | 40.50 |
| Šířka vč. obalu (cm): | 40.50 |
| Výška vč. obalu (cm): | 32.50 |
| Váha vč. obalu (kg): | 68.000 |
| Počet kusů na paletě: | 9 |
| Obalový materiál: | kabelový buben |
| Délka (mm): | 405.00 |
| Šířka (mm): | 405.00 |
| Výška (mm): | 325.00 |
| Hmotnost (kg): | 68.000 |
| Poskytovatel záruky: | KBE |
| Záruka na produkt (let): | 5 |
