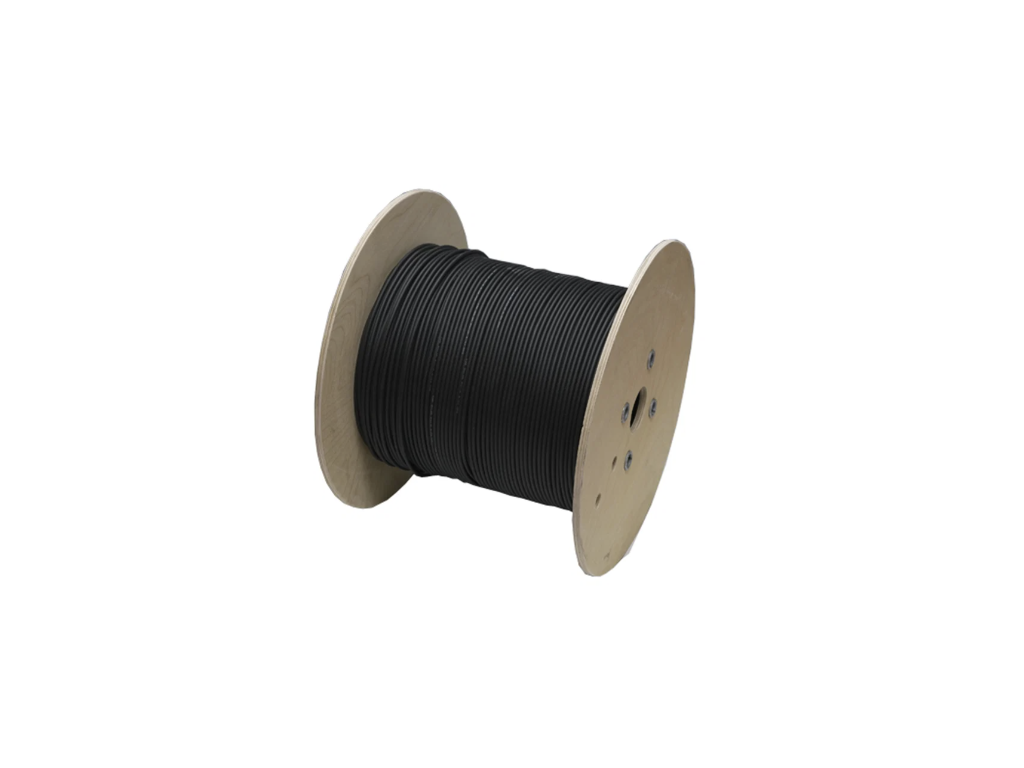

Kabel DC KBE 6,0 mm² 500 m, černý
Kód: 1731891Detailní popis produktu
Solární DC kabel KBE Solar DB+ 6,0 mm² (500 m, černý)
Prémiový fotovoltaický jednožilový kabel německé výroby navržený pro náročné venkovní i vnitřní DC instalace fotovoltaických systémů. Vyniká trojitou certifikací, vysokou odolností proti vlhkosti v kategorii AD8 a schválením pro přímou pokládku do země.
- Jmenovité provozní napětí 1 500 V DC (max. 1 800 V DC)
- Schváleno pro přímou pokládku do země a plovoucí FVE instalace
- Trojitá certifikace TÜV dle EN 50618, IEC 62930 a 2 PfG 1169/10.19
Spolehlivé DC propojení pro moderní solární systémy
KBE Solar DB+ představuje novou generaci fotovoltaických vodičů z produkce předního německého výrobce KBE Elektrotechnik. Kabel byl vyvinut tak, aby s rezervou překonával přísné mezinárodní normy a spolehlivě zvládal vysoké provozní napětí moderních stringových střídačů až do 1 500 V DC. Díky pokročilému zesítěnému polyolefinovému plášti vykazuje mimořádnou odolnost vůči UV záření, mechanickému namáhání i chemickým vlivům prostředí.
Hlavní výhody
Díky robustní izolaci z testovaného zesítěného polyolefinu splňuje kabel podmínky pro přímou pokládku do země dle UL 854 a dlouhodobé ponoření ve vodě (kategorie AD8).
Pracovní napětí 1,5 kV DC (s maximálním povoleným napětím až 1,8 kV DC) zajišťuje bezpečný a efektivní provoz ve velkých komerčních i rezidenčních stringových polích.
Jako jeden z mála kabelů na trhu nese certifikaci podle evropské normy EN 50618 (H1Z2Z2-K), mezinárodní normy IEC 62930 i zkušebního standardu TÜV 2 PfG 1169/10.19.
Plášť s reakcí na oheň třídy Dca dle CPR neuvolňuje při hoření korozivní plyny ani hustý dým, což chrání technologie i osoby uvnitř budov.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | H1Z2Z2-K / 62930 IEC 131 / PV 1500-K (KBE Solar DB+) | |
| Jmenovité napětí (V AC / V DC) | 1,0 kV AC / 1,5 kV DC | |
| Max. trvalé provozní napětí Uc (V) | 1 800 V DC / 1 200 V AC | Leiter-Leiter, Leiter-Erde |
| Průřez vodiče (mm²) | 6,0 mm² | |
| Délka (m) | 500 m | Cívka / buben |
| Barva | Černá | Vysoká světlostálost (BWS 8 dle ISO 4892) |
| Materiál | Pocínovaná měď (vodič), zesítěný polyolefin (izolace a plášť) | |
| Provozní teplota (°C) | -40 °C až +90 °C | Minimální montážní teplota -25 °C |
| Norma | EN 50618, IEC 62930, TÜV 2 PfG 1169/10.19 | TÜV certifikát č. R60147048 |
| Konstrukce vodiče | 80 × 0,310 mm | Třída lanka 5 dle IEC 60228 |
| Max. odpor vodiče při 20 °C | 3,39 mΩ/m | |
| Vnější průměr kabelu | 6,0 mm | |
| Min. poloměr ohybu | ≥ 4× vnější průměr | Cca 24 mm |
| Třída reakce na oheň (CPR) | Dca | Dle EN 50575:2014 |
| Bezhalogenovost | Ano | Dle EN 50525-1, příloha B |
| Přímá pokládka do země | Ano | Zkoušeno dle UL 854 (Impact & Crushing resistance) |
| Odolnost proti vodě | Kategorie AD8 | Zkoušeno dle EN 50525-21 příloha E |
| Zkušební napětí | 6,5 kV AC / 15 kV DC | Zkouška po dobu 5 minut |
| Max. teplota na jádře | 120 °C | 20 000 h dle EN 60216-1 |
| Zkratová teplota | +250 °C | Na vodiči max. 5 sekund |
| Očekávaná životnost | 25 let | Dle EN 50618 |
| Záruka výrobce na produkt | 5 let | |
| Počet kusů v balení | 1 ks | Buben s návinem 500 m |
Kde se produkt používá
Kabel je určen pro propojování fotovoltaických panelů navzájem ve stringu i pro svod stejnosměrného napětí k solárnímu střídači.
Vhodné pro propojení mezi pozemními konstrukcemi a střídačovými stanicemi bez nutnosti dodatečných pevných chrániček, pokud to umožňuje projektové řešení.
Díky certifikované voděodolnosti AD8 a vysokému dlouhodobému izolačnímu odporu ve vodě je kabel plně připraven pro instalace na vodních plochách.
S čím je kompatibilní
- Solární konektory MC4 a kompatibilní Vnější průměr kabelu 6,0 mm a průřez 6,0 mm² přesně odpovídají standardním těsnicím průchodkám a kontaktům konektorů typu MC4 a EVO2 určených pro kabeláž 4–6 mm².
- DC jištění a přepěťové ochrany Kompatibilní s běžnými svorkami DC pojistkových odpínačů, svodičů přepětí a DC vstupů střídačů podporujících průřez 6 mm².
Doporučené příslušenství
Červená varianta shodného kabelu v návinu 500 m pro přehledné barevné rozlišení kladného (+) DC pólu ve stringu.
Modrá varianta pro jednoznačné značení specifických DC větví nebo záporných pólů v rozsáhlých instalacích.
Časté dotazy
Shrnutí
KBE Solar DB+ 6,0 mm² v návinu 500 m představuje spolehlivý solární vodič pro profesionální montáže. Nabízí dimenzování na 1 500 V DC, německou kvalitu výroby, trojitou TÜV certifikaci a ověřenou možnost přímého uložení do země.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Barva: | černá |
| Průřez kabelu (mm²): | 6.00 |
| Délka kabelu (cm): | 50000.00 |
| Typ vodiče: | flexibilní |
| Materiál vodiče: | Měď |
| Max. napětí (V): | 1800.00 |
| Výrobce: | KBE |
| Název produktu výrobce: | 6,0 DB+ EN50618 BLACK 500M |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85446010 |
| Délka vč. obalu (cm): | 40.50 |
| Šířka vč. obalu (cm): | 40.50 |
| Výška vč. obalu (cm): | 32.50 |
| Váha vč. obalu (kg): | 37.500 |
| Počet kusů na paletě: | 12 |
| Rozměry palety DxŠxV (mm): | 1200x800x800 |
| Obalový materiál: | kabelový buben |
| Délka (mm): | 405.00 |
| Šířka (mm): | 405.00 |
| Výška (mm): | 325.00 |
| Hmotnost (kg): | 37.500 |
| Poskytovatel záruky: | KBE |
| Záruka na produkt (let): | 5 |
