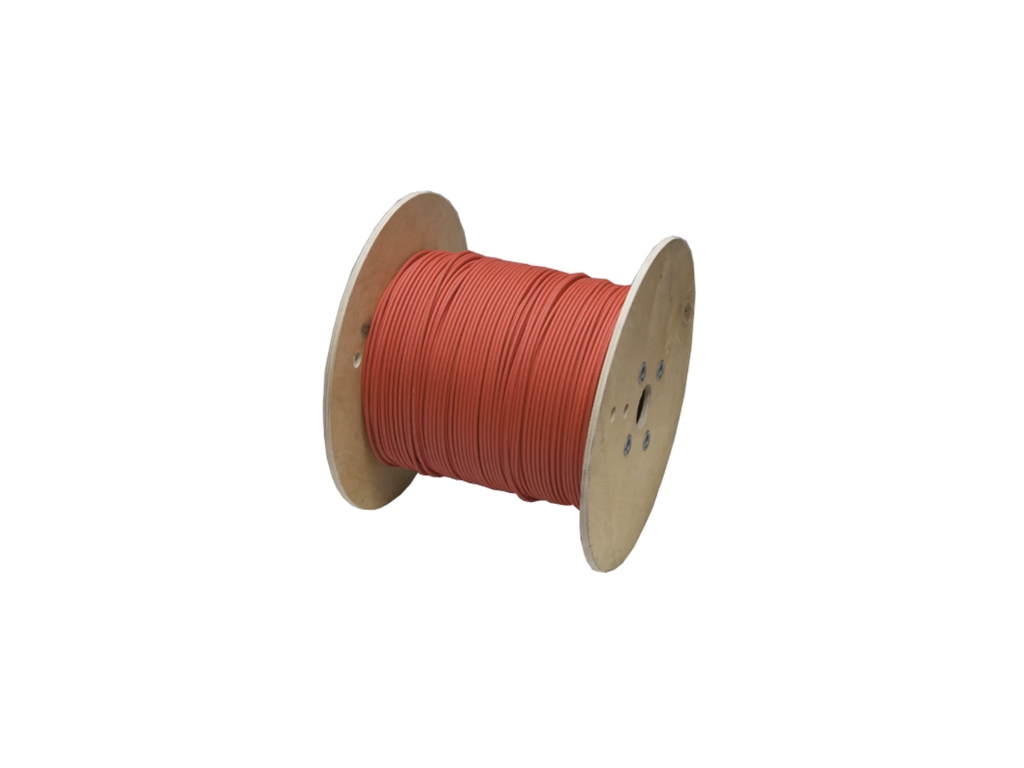

Kabel KBE DC 4,0 mm² 500 m, červený
Kód: 1731889Detailní popis produktu
Solární DC kabel KBE Solar DB+ 4 mm², červený (500 m)
Jednožilový fotovoltaický kabel německé výroby navržený pro náročné podmínky moderních FVE systémů. Disponuje trojitou certifikací podle EN 50618, IEC 62930 a TÜV 2 PfG 1169/10.19 s provozním napětím až 1 500 V DC (max. 1 800 V DC).
- Jmenovité napětí 1,5 kV DC (maximální 1,8 kV DC)
- Trojitá mezinárodní certifikace TÜV
- Vhodný pro přímé uložení do země a plovoucí FVE
Prémiový kabel pro spolehlivé stejnosměrné rozvody fotovoltaiky
KBE Solar DB+ představuje novou generaci solárních vodičů, které reagují na zvyšující se napěťové hladiny a náročné klimatické vlivy v instalacích fotovoltaických elektráren. Vodič tvoří flexibilní lanko z pocínované mědi chráněné pláštěm a izolací ze síťovaného polyolefinu. Tato konstrukce garantuje bezhalogenové provedení se sníženou kouřivostí (reakce na oheň třídy Dca) a mimořádnou odolnost vůči UV záření, ozonu, vodě i mechanickému namáhání po celou dobu životnosti elektrárny.
Hlavní výhody
Splňuje evropskou normu EN 50618 (H1Z2Z2-K), mezinárodní standard IEC 62930 (IEC 131) i zkušební předpis TÜV 2 PfG 1169/10.19.
Konstruován pro jmenovité napětí 1 500 V DC s maximálním provozním napětím až 1 800 V DC mezi vodiči i proti zemi.
Díky kvalitní směsi síťovaného polyolefinu a testování dle UL 854 snese přímé uložení do země bez ztráty izolačních vlastností.
Materiál byl úspěšně testován na UV záření po dobu 2 000 hodin, vykazuje vysokou odolnost proti vodě (kategorie AD8) a čpavku.
Vysoká flexibilita jádra třídy 5, průběžné metrové značení na plášti a kompatibilita se všemi standardními konektory MC4.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | H1Z2Z2-K / 62930 IEC 131 / PV 1500-K (KBE Solar DB+) | |
| Jmenovité napětí (V AC / V DC) | 1,0 kV AC / 1,5 kV DC | |
| Max. trvalé provozní napětí Uc (V) | 1,2 kV AC / 1,8 kV DC | Vodič-vodič, vodič-zem |
| Průřez vodiče (mm²) | 4,0 mm² | |
| Délka (m) | 500 m | Cívka |
| Barva | Červená | Světlostálost BWS 8 dle ISO 4892 |
| Materiál | Pocínovaná měď (jádro), síťovaný polyolefin (izolace a plášť) | |
| Provozní teplota (°C) | -40 °C až +90 °C | Max. teplota jádra 120 °C |
| Norma | EN 50618, IEC 62930, TÜV 2 PfG 1169/10.19 | Certifikát TÜV R60147048 |
| Stavba vodiče | 56 × max. 0,31 mm | Třída 5 dle IEC 60228 |
| Vnější průměr kabelu | 5,4 mm | |
| Maximální odpor vodiče | 5,09 mΩ/m | Dle EN 50395 / EN 50618 |
| Minimální poloměr ohybu | ≥ 4× vnější průměr | |
| Třída reakce na oheň (CPR) | Dca | EN 50575:2014, EN 60332-1-2 |
| Instalační teplota okolí | min. -25 °C | |
| Zkratová teplota jádra | +250 °C | Max. 5 sekund |
| Očekávaná životnost | 25 let | Dle EN 50618 |
| Záruka na produkt | 5 let | Poskytuje KBE |
Kde se produkt používá
Ideální pro propojování jednotlivých fotovoltaických panelů v sérii a propojení FV řetězců se střídačem nebo DC rozvaděčem.
Vhodný pro uložení do kabelových žlabů, chrániček, na kabelové lávky na střechách i pro přímé uložení do země bez dodatečného chránění.
Materiál byl optimalizován a testován pro dlouhodobé ponoření do vody (kategorie AD8), což umožňuje bezpečné použití na vodních nádržích.
S čím je kompatibilní
- Fotovoltaické konektory Vnější průměr 5,4 mm a průřez 4,0 mm² zaručují plnou kompatibilitu s běžnými solárními konektory typu MC4, MC4-Evo2 a kompatibilními typy.
- Střídače a DC rozvaděče Vhodný pro připojení do svorek střídačů, string boxů a přepěťových ochran podporujících napěťovou hladinu 1 000 V i 1 500 V DC.
Doporučené příslušenství
Odpovídající černý kabel pro zapojení záporného pólu DC stringu ve stejném návinu a průřezu.
Časté dotazy
Shrnutí
Solární kabel KBE Solar DB+ 4 mm² v červeném provedení a 500m návinu představuje certifikované a dlouhodobě spolehlivé řešení pro stejnosměrnou kabeláž fotovoltaických elektráren. Vyniká vysokou dielektrickou pevností, odolností vůči vodě i UV záření a bezhalogenovou bezpečností.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Barva: | červená |
| Průřez kabelu (mm²): | 4.00 |
| Délka kabelu (cm): | 50000.00 |
| Typ vodiče: | flexibilní |
| Materiál vodiče: | Měď |
| Max. napětí (V): | 1800.00 |
| Výrobce: | KBE |
| Název produktu výrobce: | 4,0 DB+ EN50618 RED 500M |
| Země původu pro Intrastat: | Německo |
| Číslo produktu pro Intrastat (HS-kód): | 85446010 |
| Délka vč. obalu (cm): | 40.50 |
| Šířka vč. obalu (cm): | 40.50 |
| Výška vč. obalu (cm): | 32.50 |
| Váha vč. obalu (kg): | 27.500 |
| Počet kusů na paletě: | 12 |
| Rozměry palety DxŠxV (mm): | 1200x800x800 |
| Obalový materiál: | kabelový buben |
| Délka (mm): | 405.00 |
| Šířka (mm): | 405.00 |
| Výška (mm): | 325.00 |
| Hmotnost (kg): | 27.500 |
| Poskytovatel záruky: | KBE |
| Záruka na produkt (let): | 5 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
KBE Berlin je německý výrobce kabelů a vodičů se sídlem v Berlíně, specializující se na solární, automobilové, průmyslové a nabíjecí kabely pro elektromobilitu. Společnost působí od roku 1980 a patří mezi významné dodavatele kabelových řešení pro fotovoltaické systémy, automobilový průmysl a strojírenství. KBE je známé důrazem na kvalitu, vlastní výrobou v Německu a certifikovanými solárními kabely splňujícími mezinárodní normy EN 50618 a IEC 62930.
| Výrobní společnost : | KBE Elektrotechnik GmbH |
|---|---|
| Adresa : | Symeonstraße 8 12279 Berlin GERMANY |
