Spínací prvek ELKO EP RFSA-61M 230 V
Kód: 1752597Související produkty
Detailní popis produktu

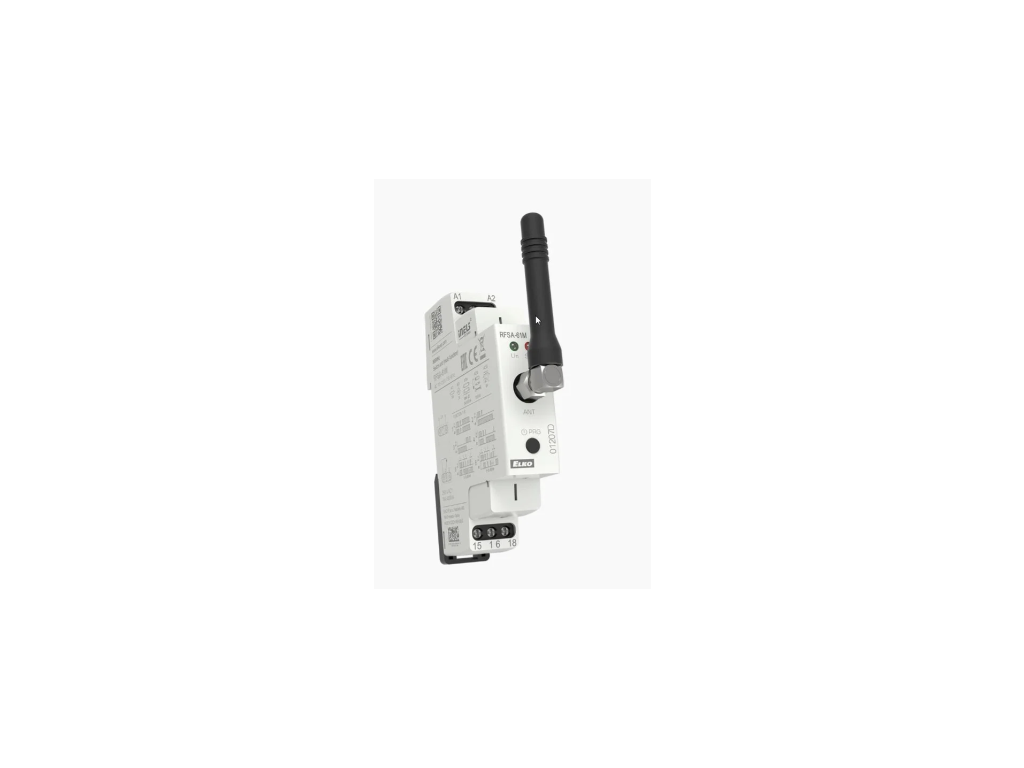

Bezdrátový spínací prvek ELKO EP RFSA-61M/230V
Jednokanálový bezdrátový spínací aktor určený pro montáž na DIN lištu do rozvaděče. Nabízí přepínací kontakt s proudovou zatížitelností 16 A, 6 volitelných provozních funkcí a dosah až 200 metrů ve volném prostoru v rámci systému iNELS RF Control.
- Spínaný výkon až 4 000 VA při zátěži AC1
- 6 funkcí včetně zpožděného rozběhu, návratu a impulsního relé
- Součástí balení je interní prutová anténa AN-I se šroubovacím konektorem SMA
Efektivní spínání zátěží přímo z rozvaděče
Aktor RFSA-61M/230V od českého výrobce ELKO EP představuje kompaktní řešení pro dálkové řízení osvětlení, zásuvkových okruhů nebo jiných elektrických spotřebičů. Díky šířce pouhého 1 modulu se bez problémů vejde do standardních rozvodnic na lištu DIN EN 60715. Komunikace probíhá prostřednictvím obousměrného protokolu RFIO2, který eliminuje rušení běžnými sítěmi Wi-Fi či Bluetooth a nabízí vysokou provozní spolehlivost.
Hlavní výhody
Přepínací kontakt z materiálu AgSnO2 zvládne trvalou zátěž až 16 A / 250 V AC1 (4 000 VA) a krátkodobý špičkový proud až 30 A po dobu kratší než 3 sekundy.
Podporuje režimy sepnutí, vypnutí, tlačítko, impulsní relé a časové funkce zpožděného rozběhu i zpožděného návratu v rozsahu 2 sekund až 60 minut.
Snadná instalace na DIN lištu přímo do domovního či podružného rozvaděče bez nutnosti zabírat zbytečné místo.
Jednotka disponuje konektorem SMA. V balení je dodávána interní anténa AN-I, v případě instalace do kovového rozvaděče lze jednoduše vyvést externí kabelovou anténu AN-E.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | RFSA-61M/230V | |
| Jmenovité napětí (V AC / V DC) | 110–230 V AC | napájecí napětí |
| Jmenovitý proud (A) | 16 A | AC1 |
| Počet pólů | 1 přepínací kontakt | |
| Průřez vodiče (mm²) | max. 1x 2,5; max. 2x 1,5 (s dutinkou max. 1x 2,5) | |
| Montáž (DIN lišta / panel) | DIN lišta EN 60715 | |
| Šířka v modulech | 1 modul | |
| Třída krytí | IP20 z čelního panelu | |
| Provozní teplota (°C) | -15 až +50 °C | |
| Norma | EN 60669, EN 300 220, EN 301 489, ČSN EN 50491 | |
| Frekvence napájení | 50–60 Hz | |
| Příkon zdánlivý | 2,7 VA (cos φ = 0,6) | |
| Příkon ztrátový | 1,62 W | |
| Tolerance napájecího napětí | +10 % / -25 % | |
| Spínaný výkon | 4 000 VA / AC1, 384 W / DC | |
| Špičkový proud | 30 A / < 3 s | |
| Spínané napětí | 250 V AC1 / 24 V DC | |
| Materiál kontaktu | AgSnO2 | |
| Mechanická životnost | 3x 10^7 cyklů | |
| Elektrická životnost (AC1) | 0,7x 10^5 cyklů | |
| Komunikační protokol | RFIO2 | |
| Frekvence přenosu | 866–922 MHz (868,5 MHz pro EU) | |
| Dosah signálu | až 200 m na volném prostranství | |
| Kategorie přepětí | III. | |
| Stupeň znečištění | 2 | |
| Rozměry | 90 x 17,6 x 64 mm | |
| Hmotnost | 75 g |
Kde se produkt používá
Vhodné pro automatizované i manuální spínání přídavných topných patron, filtrace bazénu nebo nabíjení v závislosti na signálech z řídicího systému nebo vysílačů.
Spolehlivé řešení pro centrální vypínání světelných linek nebo vybraných spotřebičů bez nutnosti instalace dodatečné sběrnicové kabeláže.
S čím je kompatibilní
- Systém iNELS RF Control Kompatibilní se všemi bezdrátovými ovladači, vysílači, detektory a systémovými jednotkami iNELS RF Control a iNELS RF Control2 (RFIO2).
- Anténní příslušenství Vybaveno standardním SMA konektorem. Lze použít přibalenou anténu AN-I nebo volitelné externí kabelové antény AN-E1 a AN-E3 pro umístění vně kovového rozvaděče.
Doporučené příslušenství
Převodník pro bezdrátové předávání signálu z externích kontaktů (např. HDO nebo relé střídače) přímo do spínacího prvku RFSA-61M.
Předkonfigurovaná sestava vysílače a spínacího prvku pro rychlou realizaci bezdrátového přenosu signálu.
Časté dotazy
Shrnutí
ELKO EP RFSA-61M/230V je spolehlivý jednokanálový bezdrátový spínací aktor v 1modulovém provedení na DIN lištu s kontaktem 16 A, širokými možnostmi časování a podporou obousměrného protokolu RFIO2.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Záruka: | 2 roky |
| Výrobce: | ELKO EP |
| Název produktu výrobce: | RFSA-61M |
| Země původu pro Intrastat: | Česká republika |
| Váha vč. obalu (kg): | 0.100 |
| Délka (mm): | 18.00 |
| Šířka (mm): | 64.00 |
| Výška (mm): | 90.00 |
| Hmotnost (kg): | 0.075 |
