    Domů / Elektromateriál / Sada bezdrátových prvků ELKO EP RFSG-1M a RFSA-61M

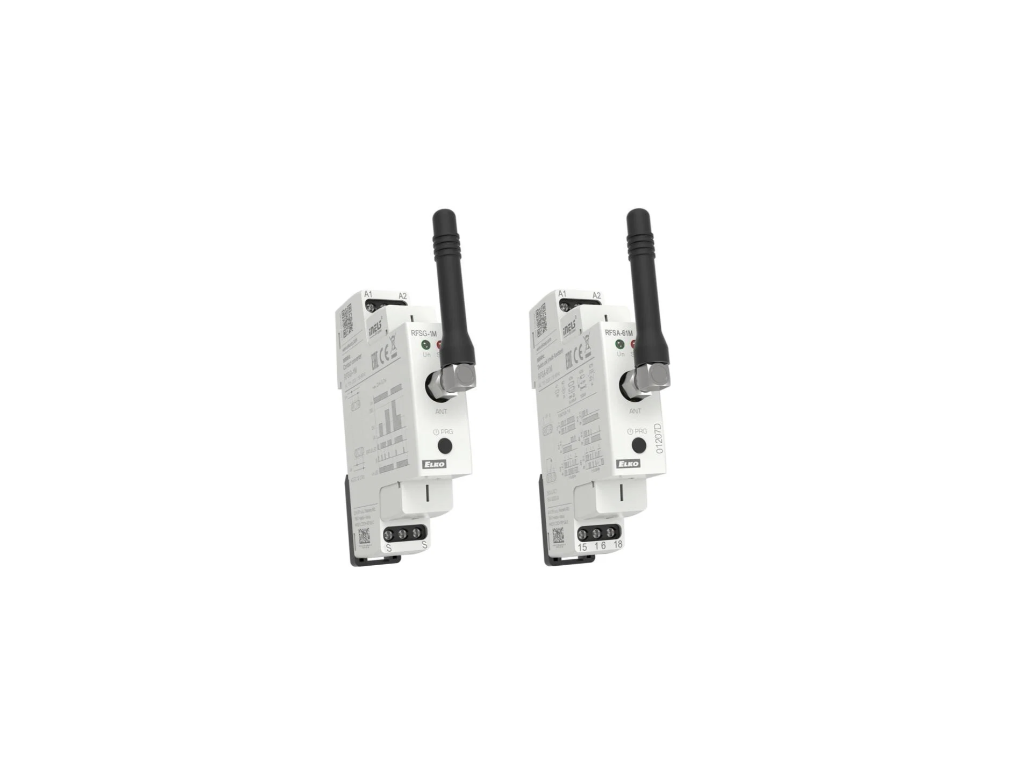

    Sada bezdrátových prvků ELKO EP RFSG-1M a RFSA-61M

    Kód: 1752793
    Neohodnoceno
    1752793 2 1 7 c 217ccbc5169c61886aa6a0b953f533fd38ee8b9f ELKO RFSG 1M RFSA 61M230V.jpg
    2 664 Kč / ks 2 202 Kč bez DPH Měrná cena:
    Skladem (37 ks)
    Můžeme doručit do:
    16.11.2026
    Možnosti doručení
    bezdrátový set I 110–230 V AC I výstup 16 A / 4000 VA I montáž na DIN lištu I přenos signálu HDO a přetoků FVE

    Detailní informace

    Související produkty

    1752597 e b 3 e eb3ec4c35ae1a315dfd11bd0e81240e1b6ac9417 RFSA 61M.jpg
    Spínací prvek ELKO EP RFSA-61M 230 V
    Skladem (36 ks)
    1 123 Kč bez DPH
    1 359 Kč
    1752597
    1752596 7 4 0 d 740df1cce2cdf8ab6e216f492450061a06c38b76 RFSG 1M.jpg
    Vysílač ELKO EP RFSG-1M
    Skladem (36 ks)
    1 123 Kč bez DPH
    1 359 Kč
    1752596

    Detailní popis produktu

    Bezdrátový set převodníku kontaktu a spínacího prvku ELKO EP

    Sestava vysílače RFSG-1M a jednokanálového spínacího prvku RFSA-61M/230V řeší bezdrátový přenos spínacího povelu mezi rozvaděči bez nutnosti sekání kabelových tras. Vhodná pro dálkový přenos signálu HDO, blokování vybraných spotřebičů nebo automatické spínání zátěže při přebytcích z fotovoltaické elektrárny.

    • Bezdrátový přenos stavu kontaktu až na 160 m ve volném prostoru
    • Spínací relé 16 A / 4000 VA s materiálem kontaktu AgSnO2
    • Kompaktní 1modulové provedení na DIN lištu pro oba přístroje
    Sada bezdrátových prvků ELKO EP RFSG-1M a RFSA-61M

    Sada obsahuje

    Spolehlivé bezdrátové spínání na DIN lištu

    Set zařízení ELKO EP tvoří bezdrátový převodník kontaktu RFSG-1M a přijímací spínací jednotka RFSA-61M na napětí 230 V AC. Převodník RFSG-1M snímá stav připojeného beznapěťového nebo napěťového kontaktu (např. relé HDO či reléového výstupu střídače/regulátoru FVE) a odesílá rádiový signál do spínacího prvku RFSA-61M. Ten následně ovládá cílový spotřebič – například topné těleso bojleru, tepelné čerpadlo, akumulační kamna nebo stykačové obvody. Komunikace probíhá na frekvenci 866–922 MHz (v EU 868,5 MHz) pomocí zabezpečeného protokolu RFIO/RFIO2, který nekoliduje s domácími Wi-Fi sítěmi.

    Hlavní výhody

    Dálkový přenos bez sekání zdí

    Vysílač převádí sepnutí fyzického kontaktu na bezdrátový signál. Umožňuje přenést informaci o HDO nebo přebytku z FVE do vzdáleného podružného rozvaděče bez stavebních zásahů.

    Výkonový kontakt 16 A

    Přijímač RFSA-61M disponuje přepínacím kontaktem dimenzovaným na 16 A (AC1) a zátěž až 4000 VA, se špičkovou odolností do 30 A.

    Snadná instalace do rozvaděče

    Oba prvky mají šířku pouze 1 modul (17,6 mm) a standardní uchycení na DIN lištu EN 60715, takže nezabírají zbytečné místo v rozvodnici.

    6 volitelných funkcí spínání

    Přijímač podporuje standardní sepnutí, vypnutí, tlačítkový režim, impulsní relé i časové zpoždění rozběhu nebo návratu v rozsahu 2 s až 60 min.

    Protokol RFIO2 s funkcí repeateru

    Prvek RFSA-61M funguje také jako opakovač signálu (repeater) v rámci bezdrátového systému iNELS RF Control, což zvyšuje spolehlivost dosahu v rozsáhlejších objektech.

    Technické vlastnosti

    Vstupní obvod vysílače RFSG-1MUniverzální ovládací vstup S–S akceptuje napětí AC 12–230 V i DC 12–230 V. Minimální délka impulsu pro spolehlivou detekci činí 25 ms. Při trvalém sepnutí vysílá periodický potvrzovací signál každých 10 minut a při rozepnutí okamžitě vysílá povel k vypnutí.
    Parametry výstupu RFSA-61MPřepínací bezpotenciálový kontakt AgSnO2 spíná až 250 V AC1 nebo 24 V DC. Mechanická životnost dosahuje 30 milionů cyklů, elektrická životnost při jmenovitém zatížení AC1 je 70 000 cyklů.
    Anténní připojení SMAOba přístroje jsou vybaveny interní prutovou anténou AN-I zakončenou SMA konektorem (součástí dodávky). Pro kovové rozvaděče stínící VF signál lze připojit externí kabelovou anténu AN-E.

    Parametry

    ParametrHodnotaPoznámka
    TypSada bezdrátového vysílače a spínacího prvku
    Jmenovité napětí (V AC / V DC)110–230 V AC (50–60 Hz)napájení obou přístrojů
    Jmenovitý proud (A)16 A / AC1výstupní kontakt RFSA-61M
    Počet pólů1 přepínací kontaktvýstup RFSA-61M
    Průřez vodiče (mm²)max. 1x 2,5 nebo 2x 1,5 (s dutinkou max. 1x 2,5)svorky obou přístrojů
    MateriálAgSnO2materiál kontaktu relé RFSA-61M
    Montáž (DIN lišta / panel)DIN lišta EN 60715RFSG-1M i RFSA-61M
    Šířka v modulech1 modul (17,6 mm)každý přístroj
    Třída krytíIP20 z čelního paneluRFSG-1M i RFSA-61M
    Provozní teplota (°C)-15 až +50 °CRFSG-1M i RFSA-61M
    NormaEN 60669, EN 300 220, EN 301 489
    Ovládací napětí vstupuAC 12–230 V / DC 12–230 Vpřevodník RFSG-1M
    Příkon ztrátový0,2 Wpřevodník RFSG-1M
    Příkon ztrátový1,62 Wspínací prvek RFSA-61M
    Spínaný výkon4000 VA / AC1, 384 W / DCspínací prvek RFSA-61M
    Špičkový proud30 A / <3 sspínací prvek RFSA-61M
    Komunikační frekvence866–922 MHz (EU 868,5 MHz)RFIO (RFSG-1M) / RFIO2 (RFSA-61M)
    Dosah na volném prostranstvíaž 160 m (vysílač) / až 200 m (přijímač)
    Anténní konektorSMA (anténa AN-I v balení)oba přístroje
    Rozměry90 x 17,6 x 64 mmrozměr jednoho modulu
    Hmotnost62 g (RFSG-1M), 75 g (RFSA-61M)

    Kde se produkt používá

    Přenos signálu HDO

    Bezdrátový přenos informace o nízkém tarifu z hlavního domovního rozvaděče (elektroměrového pilíře) do podružné rozvodnice k bojleru nebo elektrokotli.

    Spínání přetoků fotovoltaiky

    Výstupní relé střídače nebo wattmetru spíná vstup RFSG-1M, který bezdrátově aktivuje spínací prvek RFSA-61M připojený k patroně akumulační nádrže.

    Ovládání osvětlení a čerpadel

    Dálkové spínání technologických okruhů, cirkulačních čerpadel nebo venkovního osvětlení přímo z rozvaděče.

    S čím je kompatibilní

    • Systém iNELS RF Control Plná kompatibilita s bezdrátovými prvky ELKO EP využívajícími protokoly RFIO a RFIO2 (systémové jednotky eLAN-RF, RF Touch, bezdrátové vypínače a detektory).
    • Zátěže a spotřebiče Kontakt relé zvládá odporové zátěže (AC1) do 16 A / 4000 VA, zářivková svítidla i indukční zátěže v mezích tabulky zatížitelnosti výrobce (při vyšších proudech nutno spínat přes silový stykač).

    Časté dotazy

    Co dělat, pokud je rozvaděč celokovový a signál neprochází?
    Kovové skříně rozvaděčů tlumí rádiový signál. V takovém případě stačí odšroubovat dodanou interní anténu AN-I z konektoru SMA a nahradit ji externí kabelovou anténou (např. řady AN-E), kterou vyvedete vně rozvaděče.
    Lze jedním vysílačem RFSG-1M ovládat více spínacích prvků současně?
    Ano, vysílač RFSG-1M vysílá signál, který lze napárovat na více přijímačů systému iNELS RF Control v dosahu (například sepnout současně dvě jednotky RFSA-61M v různých místech).
    Jak se přístroje navzájem párují?
    Párování se provádí pomocí programovacích tlačítek PRG/TEST přímo na čelním panelu přístrojů, bez nutnosti použití softwaru či počítače.
    Co se stane při výpadku a obnovení napájení?
    Spínací prvek RFSA-61M umožňuje nastavení stavu paměti při výpadku napájení. Po obnovení sítě se může vrátit do předchozího stavu, zůstat vypnutý nebo sepnout podle konfigurace.

    Shrnutí

    Set ELKO EP RFSG-1M a RFSA-61M/230V představuje spolehlivé modulové řešení pro bezdrátové přenášení spínacích signálů na DIN liště, ideální pro řízení zátěže u FVE instalací nebo přenos HDO.

    Montáž a zapojení přístrojů smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací v souladu s platnými bezpečnostními předpisy a technickými normami. Před instalací se ujistěte, že je obvod bez napětí.

    Doplňkové parametry

    Kategorie: Elektromateriál
    Záruka: 2 roky
    Výrobce: ELKO EP
    Název produktu výrobce: RFSG-1M*RFSA-61M
    Váha vč. obalu (kg): 0.200
