Set střídače GoodWe GW3.6K-EHA-G20 s baterií GW5.1-BAT-D-G20 5 kWh
Kód: 1764106Související produkty
Detailní popis produktu
Rezidenční all-in-one systém GoodWe ESA 3,6 kW s baterií 5 kWh
Kompaktní jednofázové řešení pro domácí fotovoltaiku s integrovanou akumulací. Sestava kombinuje hybridní měnič GW3.6K-EHA-G20 o výkonu 3,6 kW a baterii GW5.1-BAT-D-G20 s využitelnou kapacitou 5,0 kWh v čistém modulárním provedení, které šetří místo i čas při instalaci.
- Bleskové přepnutí do záložního režimu pod 4 ms (standard UPS)
- Bezpečné lithio-železo-fosfátové články (LiFePO4) s životností přes 8 000 cyklů
- Vysoké krytí IP66 vhodné pro vnitřní i venkovní montáž
Sada obsahuje
Moderní akumulační systém pro energetickou soběstačnost
GoodWe ESA představuje ucelený rezidenční all-in-one systém, který integruje střídač, bateriové úložiště i záložní přepínání do jednoho přehledného celku. Předem připravené vnitřní propojení eliminuje složité externí kabelové trasy a zkracuje montáž na minimum.
V HELIONu nabízíme pouze ověřené produkty z praxe – komponenty značky GoodWe sami aktivně instalujeme při realizacích fotovoltaických elektráren a spoléháme na jejich dlouhodobou stabilitu. Před nákupem i během realizace je vám navíc plně k dispozici naše bezplatné technické poradenství, kde vám specialisté pomohou s optimálním návrhem systému pro vaše odběrné místo.
Hlavní výhody
Stohovatelný systém integruje měnič i baterii do jednoho elegantního sloupce bez změti viditelných kabelů.
Bezpečná chemie LFP garantuje více než 8 000 provozních cyklů a stabilní fungování v širokém teplotním rozsahu.
Při výpadku sítě systém převezme kritické zátěže během méně než 4 ms, takže citlivá domácí elektronika výpadek vůbec nezaznamená.
Dva nezávislé trackery s proudem až 20 A umožňují připojit moderní výkonné panely i na střechy s různou orientací.
Bateriovou kapacitu lze v budoucnu snadno navýšit přidáním dalších modulů bez nutnosti složitých zásahů do instalace.
Nasazujeme výhradně hardware, který důkladně známe z vlastních montáží. Poskytujeme plnou technickou podporu od specialistů.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Střídač (model, výkon, počet fází) | GoodWe GW3.6K-EHA-G20, 3,6 kW, 1fázový | střídač |
| Baterie (model, celková využitelná kapacita kWh) | GoodWe GW5.1-BAT-D-G20, 5,0 kWh | baterie |
| AC jmenovitý výkon | 3,60 kW | střídač |
| Max. AC zdánlivý výkon do sítě | 3,60 kVA | střídač |
| Max. AC zdánlivý výkon ze sítě | 7,20 kVA | střídač |
| Jmenovité výstupní napětí AC | 220 / 230 / 240 V (170–280 V) | střídač |
| Jmenovitá síťová frekvence | 50 / 60 Hz | střídač |
| Max. výstupní proud do sítě | 16,4 A @ 220 V / 15,7 A @ 230 V / 15,0 A @ 240 V | střídač |
| Max. proud odebíraný ze sítě | 32,8 A @ 220 V / 31,4 A @ 230 V / 30,0 A @ 240 V | střídač |
| Jmenovitý výkon zálohy (Back-up) | 3,60 kVA | střídač |
| Špičkový záložní výkon (10 s) | 7,20 kVA | střídač |
| Rychlost přepnutí na zálohu | < 4 ms | střídač |
| Max. DC výkon fotovoltaiky | 7,20 kWp | střídač |
| Max. stejnosměrné vstupní napětí | 600 V | střídač |
| Rozsah napětí MPPT | 40–560 V | střídač |
| Startovací napětí DC | 50 V | střídač |
| Počet MPPT trackerů | 2 | střídač |
| Počet stringů na MPPT | 1 / 1 | střídač |
| Max. vstupní proud na MPPT | 20 A | střídač |
| Max. zkratový proud na MPPT | 26 A | střídač |

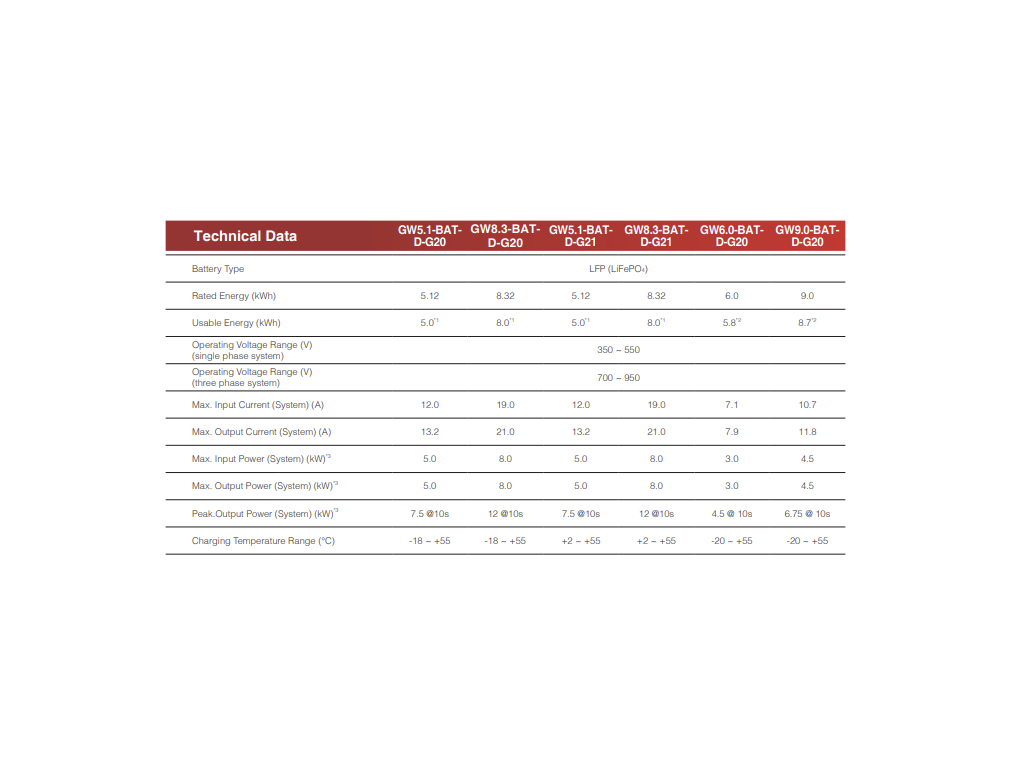

| Jmenovitá kapacita baterie | 5,12 kWh | baterie |
| Využitelná kapacita baterie | 5,00 kWh | baterie |
| Technologie článků | LiFePO4 (LFP) | baterie |
| Rozsah pracovního napětí baterie | 350–550 V | baterie |
| Max. nabíjecí proud střídače | 14,3 A | střídač |
| Max. vybíjecí proud střídače | 10,5 A | střídač |
| Cyklická životnost baterie | ≥ 8 000 cyklů | baterie |
| Maximální účinnost střídače | 97,6 % | střídač |
| Evropská účinnost střídače | 96,5 % | střídač |
| Účinnost přeměny baterie na AC | 98,0 % | střídač |
| Topologie | Beztransformátorová | střídač |
| Přepěťová ochrana DC / AC | Typ 2 / Typ 2 | střídač |
| Detekce elektrického oblouku (AFCI) | Ano (integrována) | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Stupeň krytí | IP66 | celý systém |
| Způsob chlazení střídače | Přirozené (pasivní) | střídač |
| Hlučnost | ≤ 30 dB(A) střídač / ≤ 29 dB(A) baterie | celý systém |
| Komunikační rozhraní | Wi-Fi, LAN, Bluetooth, RS485, CAN | střídač |
| Rozměry střídače (Š × V × H) | 800 × 300 × 270 mm | střídač |
| Hmotnost střídače | 24 kg | střídač |
| Rozměry baterie (Š × V × H) | 800 × 326 × 270 mm | baterie |
| Hmotnost baterie | 57,5 kg | baterie |
| Rozsah provozních teplot střídače | -35 až +60 °C | střídač |
| Rozsah provozních teplot baterie (vybíjení) | -20 až +55 °C | baterie |
| Rozsah provozních teplot baterie (nabíjení) | -18 až +55 °C | baterie |
| Způsob montáže | Stohovatelná na podlahu / montáž na stěnu | celý systém |
Kde se produkt používá
Vhodné pro novostavby i rekonstrukce s jednofázovou přípojkou, kde je prioritou maximalizace vlastní spotřeby a ukládání solárních přebytků bez velkých prostorových nároků na technickou místnost.
Díky UPS přepnutí pod 4 ms slouží systém jako spolehlivá záloha pro oběhová čerpadla, lednice, komunikační techniku i osvětlení.
S robustním krytím IP66 a širokým rozsahem provozních teplot baterie (vybíjení od -20 °C) lze jednotku umístit nejen do garáže či technické místnosti, ale také do krytého venkovního prostoru.
S čím je kompatibilní
- Fotovoltaické panely Dva MPPT vstupy s napěťovým rozsahem 40–560 V a proudem 20 A umožňují zapojení standardních i vysokovýkonných křemíkových panelů různých výrobců.

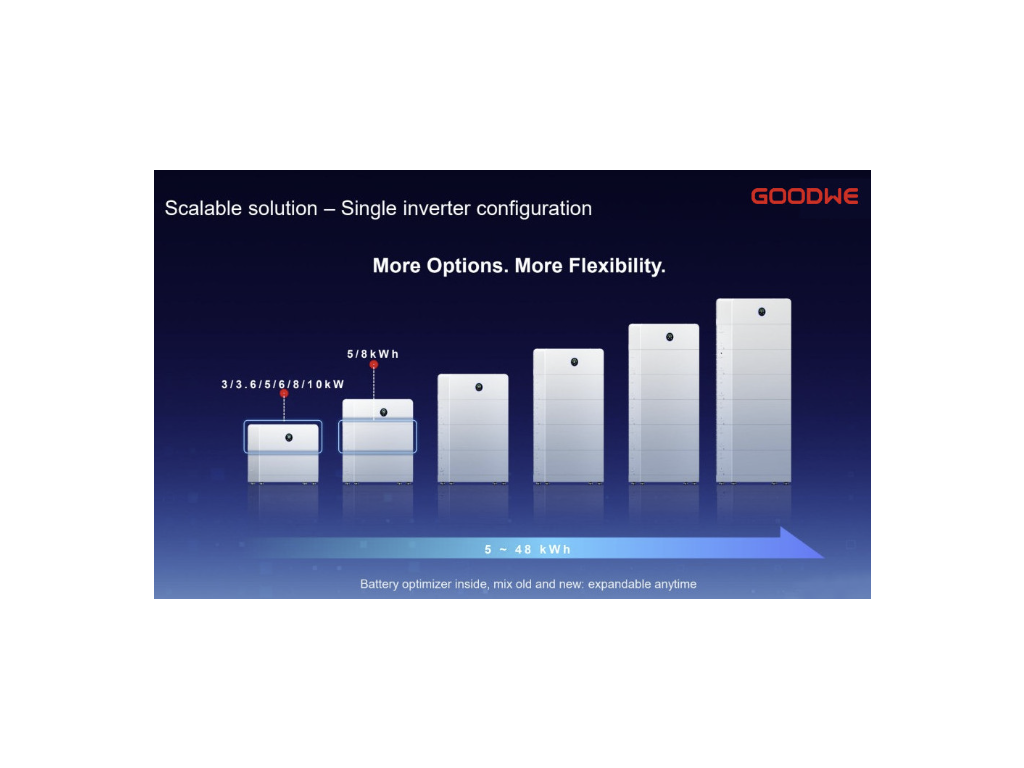

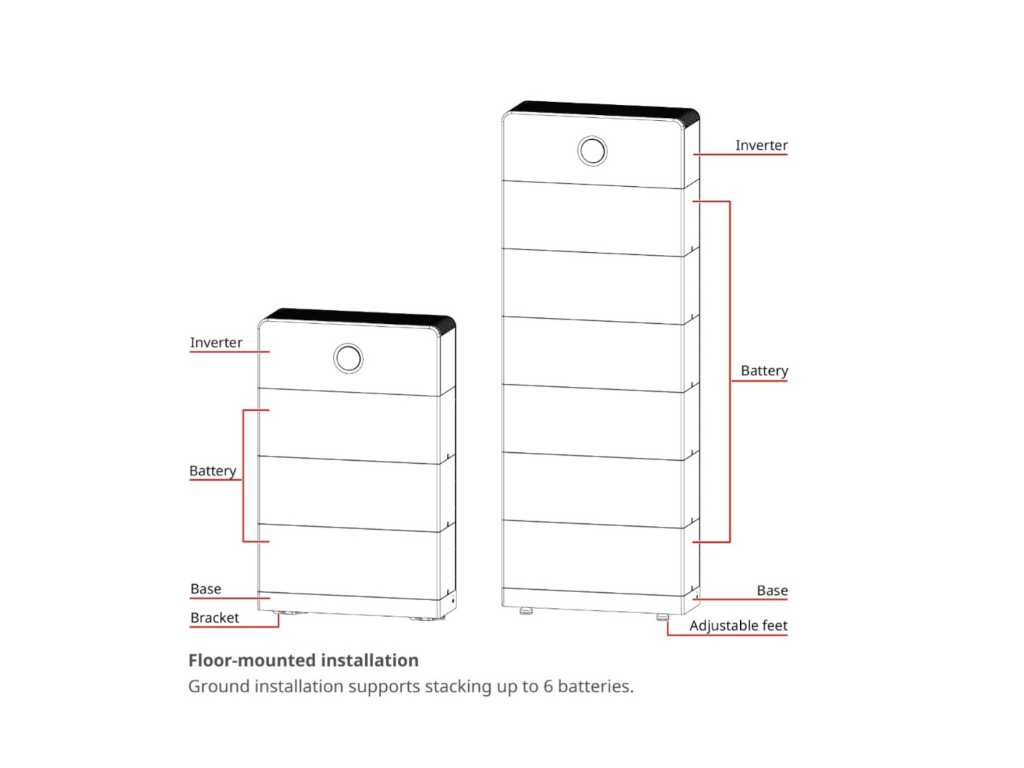

- Rozšiřitelnost bateriového úložiště Systém ESA podporuje stohování až 6 bateriových jednotek na sebe (až 48 kWh v závislosti na zvolené kapacitě článků), přičemž každá baterie má vlastní integrované BMS.
- Měření sítě a chytré řízení Pro řízení přetoků a monitoring spotřeby objektu je systém plně kompatibilní s jednofázovými elektroměry GoodWe a nabíjecími stanicemi stejného výrobce.
Doporučené příslušenství
Jednofázový chytrý elektroměr nezbytný pro přesné měření spotřeby domácnosti a řízení přetoků do sítě.
Jednofázový wallbox s plynulou návazností na střídač GoodWe pro nabíjení elektromobilu přímo ze solárních přebytků.
Kompatibilní baterie vyšší kapacity pro snadné modulární rozšíření stávajícího all-in-one úložiště.
Časté dotazy
Shrnutí
All-in-one systém GoodWe ESA (GW3.6K-EHA-G20 + GW5.1-BAT-D-G20) přináší vyvážené řešení pro jednofázové fotovoltaické instalace, které vyžadují spolehlivou akumulaci, špičkovou rychlost zálohy a estetické provedení bez zbytečných kabelových svazků. Obraťte se na tým HELION – rádi vám zdarma poradíme s technickými detaily i optimální konfigurací pro váš projekt.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| EAN: | 26/26 |
| AC jmenovitý výkon (kW): | 3.60 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 96.50 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 2 |
| Komerční systém: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano, bez časového omezení |
| Max. AC výkon (kVA): | 3.60 |
| Max. výstupní proud (A): | 32.80 |
| Max. výkon DC generátoru (kWp): | 7.20 |
| Max. vstupní napětí DC (V): | 600.00 |
| Max. celkový vstupní proud DC (A): | 40.00 |
| Max. vstupní proud na MPPT (A): | 20/20 |
| Max. celkový zkratový proud (A): | 52.00 |
| Max. zkratový proud na MPPT (A): | 26/26 |
| Max. vstupní napětí MPPT (V): | 560.00 |
| Max. účinnost (%): | 97.60 |
| Min. vstupní napětí MPPT (V): | 40.00 |
| Min. provozní teplota okolí (°C): | -20 |
| Ochrana sítě: | ano |
| Využitelná kapacita (kWh): | 5.00 |
| Rychlé odpojení: | ano |
| Chytrá domácnost: | ano |
| Startovací vstupní napětí (V): | 50 |
| Pojistky stringů: | není součástí balení |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 31.680 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW5.1-BAT-D-G20*GW3.6K-EHA-G20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 98.340 |
| Hmotnost (kg): | 81.500 |
| Poskytovatel záruky: | GoodWe |
