Set střídače GoodWe GW10K-ET-20 s baterií Pylontech Force-H2 13,5 kWh
Kód: 1762506Související produkty
Detailní popis produktu

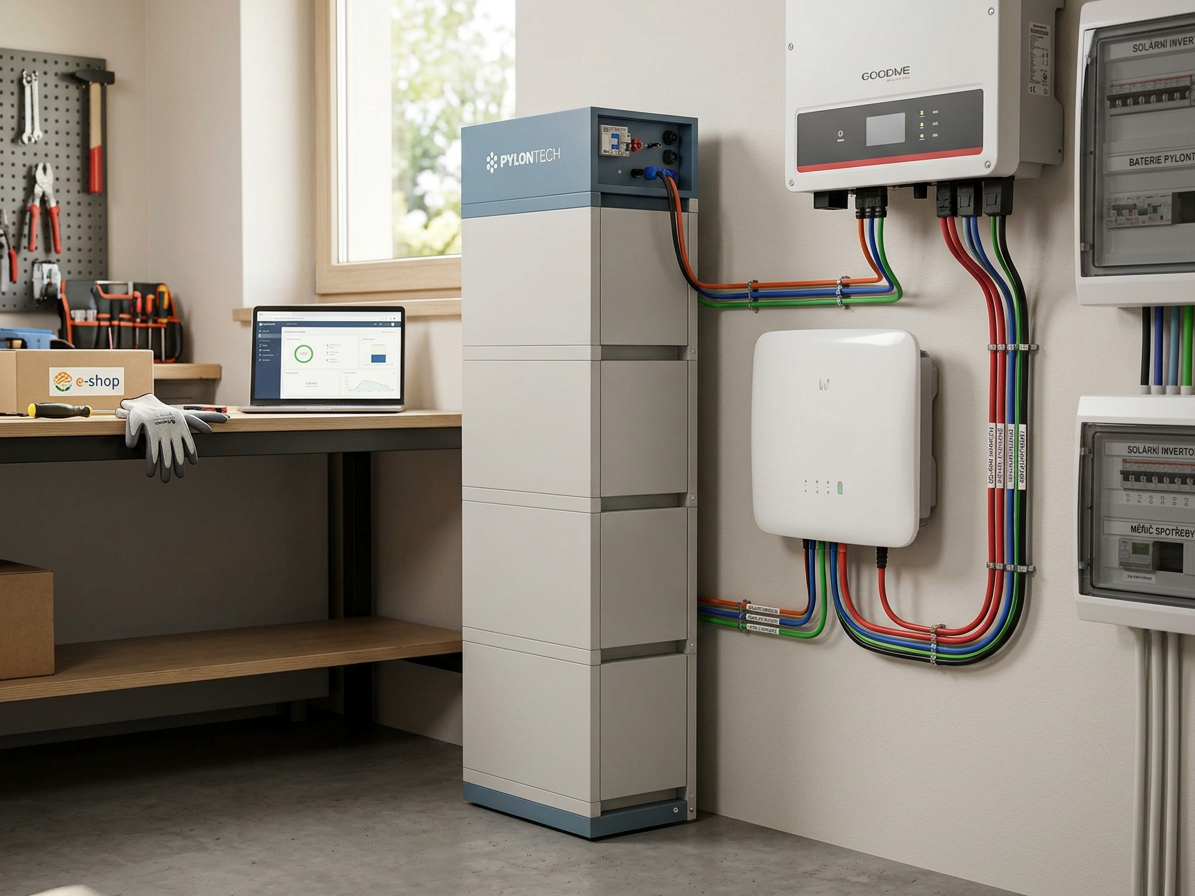

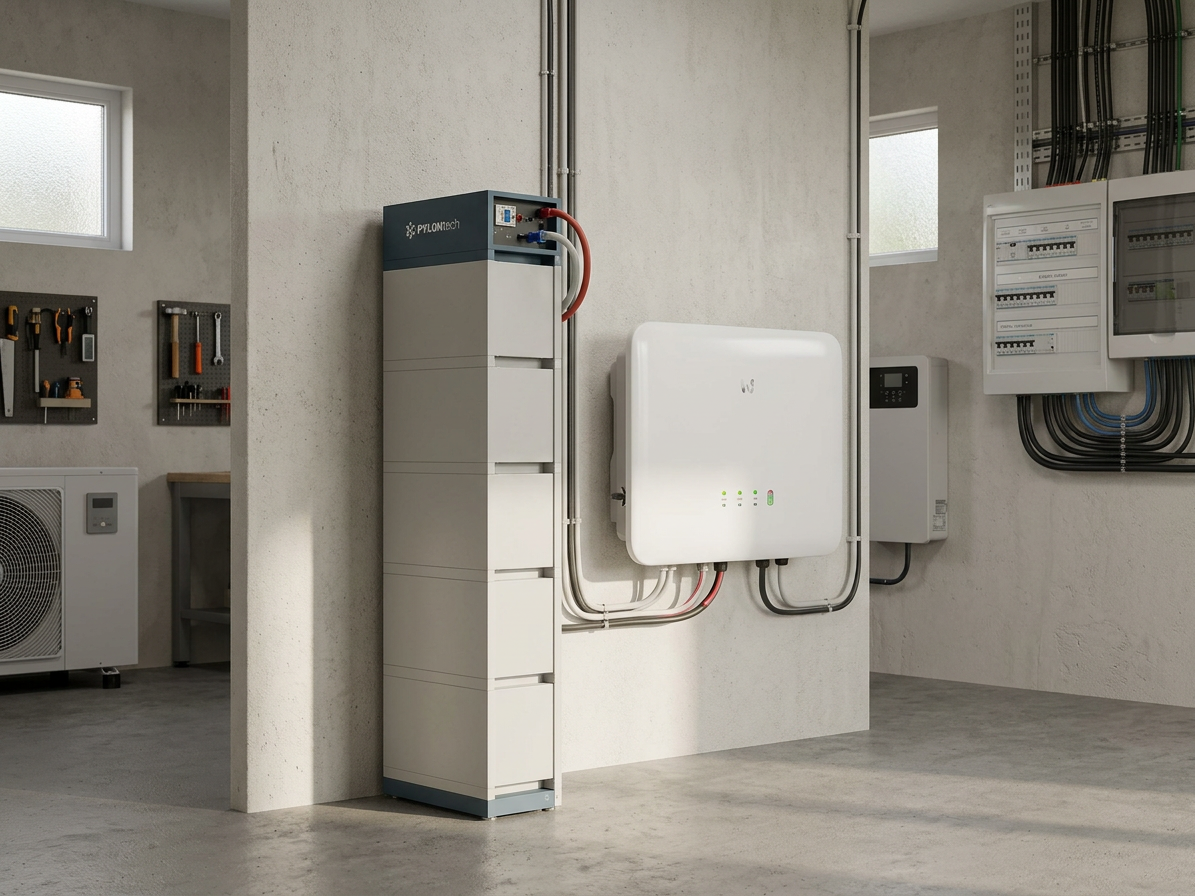

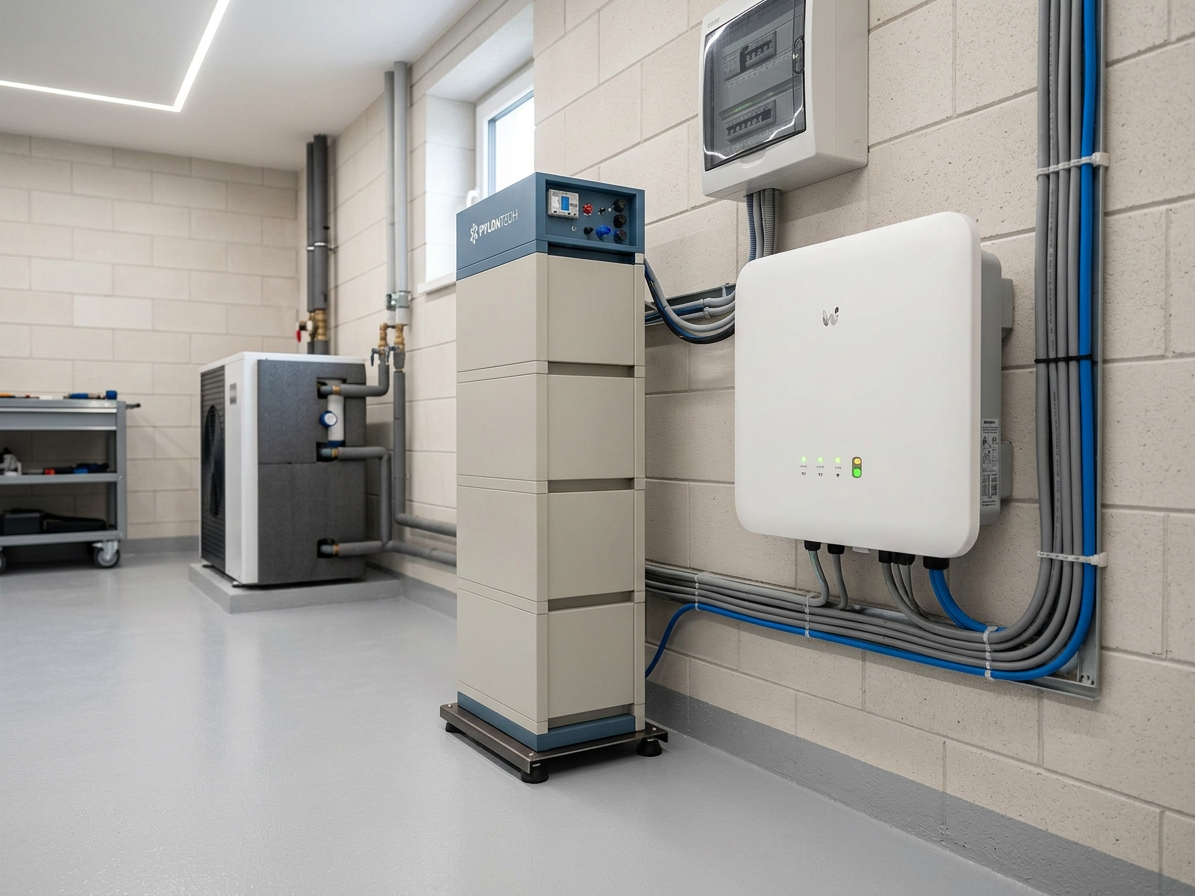

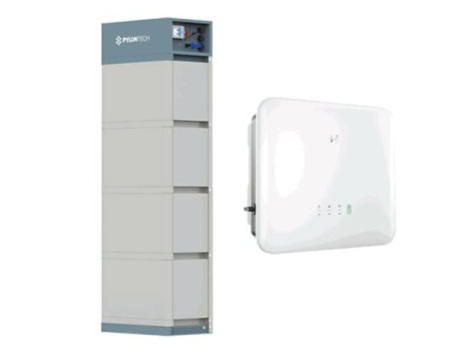

Set hybridního střídače GoodWe GW10K-ET-20 a baterie Pylontech Force-H2 13,5 kWh
Osvědčený třífázový set 10kW střídače se 3 nezávislými MPPT vstupy a vysokonapěťového bateriového úložiště Pylontech Force-H2 s využitelnou kapacitou 13,5 kWh a bezpečnou chemií LFP.
- Využitelná kapacita 13,5 kWh s technologií článků LiFePO4
- Třífázový střídač 10 kW se 3 MPPT a možností DC předimenzování až na 16 kWp
- Integrované přepěťové ochrany typu 2 na AC i DC straně a AFCI ochrana
Spolehlivá akumulace a řízení energie pro rodinné domy
Tento set kombinuje hybridní střídač GoodWe GW10K-ET-20 s baterií Pylontech Force-H2. Třífázový střídač s jmenovitým výkonem 10 kW umožňuje připojit fotovoltaické pole o výkonu až 16 kWp a díky třem nezávislým MPPT trackerům se vstupním proudem až 16 A zvládá i členitější střechy. Akumulaci zajišťuje vysokonapěťové bateriové úložiště s bezpečnou LFP chemií a využitelnou kapacitou 13,5 kWh s nabíjecím i vybíjecím výkonem až 7,1 kW. V HELION nabízíme ověřené produkty z praxe – tyto komponenty sami aktivně nasazujeme při instalacích a naši specialisté vám poskytnou bezplatné technické poradenství před nákupem i během realizace.
Hlavní výhody
Střídač nabízí tři MPPT trackery s maximálním proudem 16 A na tracker, což usnadňuje zapojení různých orientací a sklonů střechy.
LFP baterie Pylontech Force-H2 zaručuje vysokou provozní bezpečnost, dlouhou životnost a nabíjecí i vybíjecí výkon 7,1 kW.
Zařízení je vybaveno přepěťovými ochranami typu 2 na DC i AC straně, DC odpojovačem a funkcí AFCI pro detekci elektrického oblouku.
K dispozici je spínací kontakt pro řízení externích spotřebičů (např. tepelného čerpadla) a přímé rozhraní pro připojení HDO.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Střídač (model, výkon, počet fází) | GoodWe GW10K-ET-20, 10 kW, 3 fáze | střídač |
| Baterie (model, celková využitelná kapacita kWh) | Pylontech Force-H2, 13,5 kWh | baterie |
| AC jmenovitý výkon | 10,00 kW | střídač |
| Max. AC výkon | 10,00 kVA | střídač |
| Max. výstupní proud | 14,50 A | střídač |
| Celkový počet napájených fází | 3 | střídač |
| Max. výkon DC generátoru | 16,00 kWp | střídač |
| Max. vstupní napětí DC | 1000,00 V | střídač |
| Min. vstupní napětí MPPT | 120,00 V | střídač |
| Max. vstupní napětí MPPT | 850,00 V | střídač |
| Startovací vstupní napětí | 150 V | střídač |
| Počet nezávislých MPPT | 3 | střídač |
| Max. počet vstupních stringů | 3 | střídač |
| Max. vstupní proud na MPPT | 16 A | střídač |
| Max. celkový vstupní proud DC | 48,00 A | střídač |
| Max. zkratový proud na MPPT | 24 A | střídač |
| Max. celkový zkratový proud | 72,00 A | střídač |
| Max. účinnost | 98,00 % | střídač |
| Evropská účinnost | 97,20 % | střídač |
| Topologie | Bez transformátoru | střídač |
| Stupeň krytí | IP55 | střídač |
| Hlučnost | 30 dB | střídač |
| DC přepěťová ochrana | Typ 2 | střídač |
| AC přepěťová ochrana | Typ 2 | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Integrovaný AC odpojovač | Ne | střídač |
| Odpojovač při detekci oblouku (AFCI) | Ano | střídač |
| Připojení k HDO | Ano | střídač |
| Kontakt pro optimalizaci vlastní spotřeby | 1 | střídač |
| Záložní režim | Omezený backup | střídač |
| Využitelná kapacita | 13,50 kWh | baterie |
| Chemické složení článků | LFP | baterie |
| Celkový jmenovitý nabíjecí výkon | 7,10 kW | baterie |
| Max. vybíjecí výkon | 7,10 kW | baterie |
| Možnost pozdějšího rozšíření kapacity | Ano (s časovým omezením) | baterie |
| Hmotnost baterie | 142,00 kg | baterie |
| Celková hmotnost setu | 178,50 kg | set |
Kde se produkt používá
Vhodné pro třífázové domovní instalace s požadavkem na akumulaci energie a optimalizaci vlastní spotřeby.
Střídač umožňuje spínat externí zátěže při přebytcích výroby a reagovat na signály hromadného dálkového ovládání.
Výstup pro omezený backup zajistí napájení důležitých domácích spotřebičů při výpadku veřejné sítě.
S čím je kompatibilní
- Fotovoltaické panely Vhodné pro panely se jmenovitým proudem do 16 A a celkovým napětím stringu nepřesahujícím 1000 V (pracovní rozsah MPPT 120–850 V).
- Rozšiřitelnost baterie Kapacitu úložiště Pylontech Force-H2 lze dodatečně rozšířit přidáním dalších baterií v souladu s časovými limity výrobce.
Doporučené příslušenství
Třífázový elektroměr pro přesné měření spotřeby a správné řízení přetoků do distribuční sítě.
Měřicí modul pro monitoring toku energie a komunikaci se střídačem GoodWe.
Kompatibilní třífázový wallbox pro přímé využití solárních přebytků k nabíjení elektromobilu.
Časté dotazy
Shrnutí
Set hybridního střídače GoodWe GW10K-ET-20 a baterie Pylontech Force-H2 13.5 představuje funkčně sladěné řešení pro moderní fotovoltaické elektrárny. Nabízí 10 kW střídavého výkonu, tři MPPT vstupy, integrované přepěťové ochrany a 13,5 kWh využitelné kapacity v bezpečné LFP chemii. Pokud si nejste jisti zapojením či návrhem komponent, technici HELION vám zdarma poradí s výběrem i technickými detaily.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| Záruka: | 2 roky |
| EAN: | 24 |
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| DC přepěťová ochrana: | typ 2 |
| Hlučnost (dB): | 30 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ne |
| Evropská účinnost (%): | 97.20 |
| Stupeň krytí: | IP55 |
| Max. počet vstupních stringů: | 3 |
| Komerční systém: | ne |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano s časovým omezením |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Max. AC výkon (kVA): | 10.00 |
| Max. výstupní proud (A): | 14.50 |
| Max. výkon DC generátoru (kWp): | 16.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 48.00 |
| Max. vstupní proud na MPPT (A): | 16 |
| Max. vybíjecí výkon (kW): | 7.10 |
| Max. celkový zkratový proud (A): | 72.00 |
| Max. zkratový proud na MPPT (A): | 24 |
| Max. vstupní napětí MPPT (V): | 850.00 |
| Celkový jmenovitý nabíjecí výkon (kW): | 7.10 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Využitelná kapacita (kWh): | 13.50 |
| Startovací vstupní napětí (V): | 150 |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 142.000 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | Pylontech + Goodwe |
| Název produktu výrobce: | GW10K-ET-20*PT 96V FORCE-H2 FH9637M |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 203.000 |
| Hmotnost (kg): | 178.500 |
-
Montážní manuál anglicky – Force-H2-FC0500M-40S-V2 (2.2 MB)
-
Datový list anglicky – Force-H2-FC0500M-40S-V2 (1.6 MB)
-
Další informace anglicky – Force-H2-FC0500M-40S-V2 (189.4 kB)
-
REACH anglicky – Force-H2-FC0500M-40S-V2 (3.8 MB)
-
Záruční podmínky anglicky – Force-H2-FC0500M-40S-V2 (191.2 kB)
-
REACH anglicky – GW10K-ET-20-G2 (234.5 kB)
-
Montážní manuál anglicky – GW10K-ET-20-G2 (31.3 MB)
-
Montážní instrukce anglicky – GW10K-ET-20-G2 (7.1 MB)
-
Prohlášení o shodě anglicky – GW10K-ET-20-G2 (753.9 kB)
-
RoHS Certifikát anglicky – GW10K-ET-20-G2 (151.2 kB)
-
Další informace anglicky – GW10K-ET-20-G2 (319.2 kB)
-
Datový list anglicky – GW10K-ET-20-G2 (385 kB)
-
Záruční podmínky anglicky – Force-H2-FH9637M (191.2 kB)
-
Montážní manuál anglicky – Force-H2-FH9637M (2.2 MB)
-
Datový list anglicky – Force-H2-FH9637M (1.6 MB)
-
Montážní manuál česky – Force-H2-FC0500M-40S-V2 (1.2 MB)
-
Montážní manuál česky – Force-H2-FH9637M (1.2 MB)
