Bateriový set Pylontech Force-H2 13,5 kWh
Kód: 1758984Související produkty
Detailní popis produktu
Pylontech Force-H2 14,2 kWh
Vysokonapěťový bateriový set Pylontech Force-H2 s celkovou jmenovitou kapacitou 14,21 kWh a využitelnou kapacitou 13,5 kWh představuje osvědčené řešení akumulace pro moderní třífázové fotovoltaické instalace. Modulární věžová konstrukce využívá bezpečné LiFePO4 články a praktický stohovatelný systém bez nutnosti propojování jednotlivých modulů externí kabeláží.
- Vysokonapěťový systém (384 V) s vysokou účinností přenosu energie
- Stohovatelná Plug & Play konstrukce bez mezimodulových DC kabelů
- Vysoká cyklická životnost přes 8 000 cyklů při 95% hloubce vybití
Sada obsahuje
Efektivní akumulace energie pro rodinné domy
Bateriový set Pylontech Force-H2 v této čtyřmodulové konfiguraci přináší dostatečnou kapacitu pro pokrytí běžné i vyšší večerní a noční spotřeby domácnosti. Sestava obsahuje čtyři baterie FH9637M a vrchní řídicí jednotku BMS FC0500M-40S-V2. Díky přímému stohování modulů na sebe je montáž čistá, rychlá a šetří místo v technické místnosti. Integrovaná BMS neustále sleduje stav jednotlivých článků, teplotu i napětí a zajišťuje maximální provozní bezpečnost i dlouhou životnost celé sestavy.
Hlavní výhody
Moduly se zasouvají přímo do sebe pomocí integrovaných konektorů. Odpadá zdlouhavé zapojování a vyvazování propojovacích silových kabelů mezi bateriemi.
Lithium-železo-fosfátové články vynikají vysokou termickou stabilitou, odolností proti vznícení a stabilitou parametrů i po tisících nabíjecích cyklů.
Pracovní napětí 384 V umožňuje provoz s nižšími proudy, což snižuje tepelné ztráty v rozvodech a zajišťuje optimální souhru s hybridními měniči.
Odolné šasi s krytím IP55 chrání elektroniku před prachem i stříkající vodou. Systém splňuje přísné normy VDE-AR-E 2510-50 i IEC 62619.

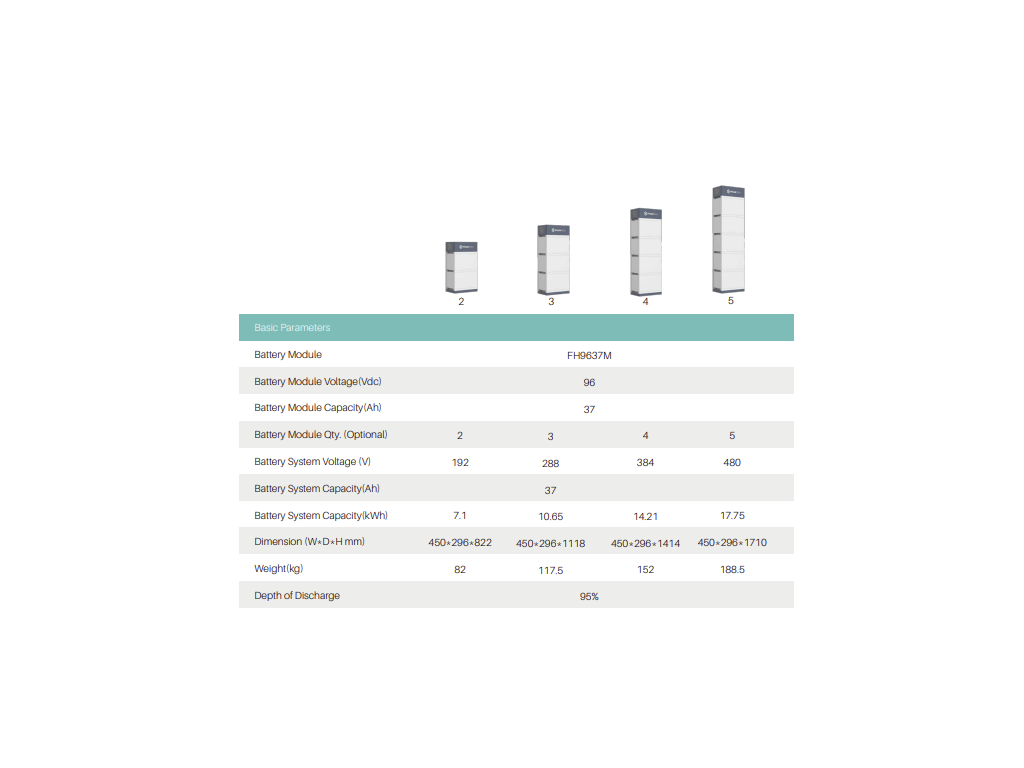

Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | bateriový set | Sestava 4× baterie + 1× BMS |
| Typ baterie | HV | |
| Technologie článků | LiFePO4 | |
| Jmenovitá kapacita (kWh) | 14.21 | |
| Využitelná kapacita (kWh) | 13.50 | |
| Kapacita (Ah) | 37 | |
| Jmenovité napětí (V) | 384 | |
| Hloubka vybití DoD (%) | 95 | |
| Max. trvalý nabíjecí proud (A) | 18.50 | |
| Max. trvalý vybíjecí proud (A) | 18.50 | |
| Počet cyklů | 8000 | při 25 °C |
| Rozšiřitelnost | max. 6 systémů paralelně | |
| Kompatibilita měničů | GoodWe, Sungrow, Solis, Deye, Sofar | |
| Komunikační rozhraní | CANBUS, Modbus RTU | |
| Montáž | podlaha | |
| Třída krytí | IP55 | |
| Provozní teplota (°C) | 0 až 50 | |
| Šířka (mm) | 450 | |
| Hloubka (mm) | 296 | |
| Výška (mm) | 1414 | |
| Váha (kg) | 153.5 | |
| Certifikace | VDE-AR-E 2510-50, IEC62619, IEC63056, IEC62040-1, CE, CEC | |
| Záruka výrobce | 10 let |
Kde se produkt používá
Ideální volba pro rodinné domy s třífázovou instalací, kde slouží k ukládání denních přebytků a jejich čerpání během večerní a noční špičky.
Umožňuje výrazně snížit odběr drahé elektřiny z distribuční sítě a v kombinaci s podporovaným měničem zajistit zálohování vybraných okruhů při výpadku.
S čím je kompatibilní
- Podporované hybridní střídače Série Force-H2 je plně kompatibilní s předními výrobci třífázových HV měničů, jako jsou GoodWe (řady ET, BT, EH, BH), Sungrow (SH5.0–10.0RT), Solis (RHI-3P-HVES-5G), Deye (SUN-SG01HP3) či Sofar Solar (HYD TL-3PH).
- Datová komunikace Propojení s řízením střídače probíhá po standardizovaných sběrnicích CANBUS nebo Modbus RTU s využitím výrobcem schváleného komunikačního protokolu.
Časté dotazy
Shrnutí
Slouží k ukládání solární energie v domácnostech s třífázovými hybridními střídači. Sestava obsahuje BMS i baterie, k provozu není třeba dokupovat další příslušenství.
Doplňkové parametry
| Kategorie: | Bateriové úložiště |
|---|---|
| EAN: | LITHIUM ION BATERIE |
| Počet cyklů (80% DoD): | 8000 |
| Technologie: | LiFePO4 |
| Jmenovité napětí [V]: | 384.00 |
| Napětí baterie [V]: | 96.00 |
| Jmenovitá kapacita [kWh]: | 13.50 |
| Třída krytí [IP]: | 55 |
| Šířka [mm]: | 450 |
| Výška [mm]: | 1414 |
| Hloubka [mm]: | 296 |
| Váha [kg]: | 154 |
| Záruka výrobce (funkčnost): | 10 |
| Stupeň krytí: | IP55 |
| Kapacita rozšířitelná později: | ano s časovým omezením |
| Max. proud při vybíjení (A): | 18.50 |
| Max. proud při nabíjení (A): | 18.50 |
| DC jmenovité napětí (V): | 384.00 |
| Využitelná kapacita (kWh): | 13.50 |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 142.000 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | Pylontech |
| Název produktu výrobce: | Force-H2 13.5 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 173.000 |
| Délka (mm): | 296.00 |
| Šířka (mm): | 450.00 |
| Výška (mm): | 1414.00 |
| Hmotnost (kg): | 153.500 |
| Váha [kg]: | 154 |
| Technologie: | LiFePO4 |
| Hloubka [mm]: | 296 |
| Výška [mm]: | 1414 |
| Šířka [mm]: | 450 |
| Třída krytí [IP]: | 55 |
| Napětí baterie [V]: | 96.00 |
| Jmenovité napětí [V]: | 384.00 |
| Počet cyklů (80% DoD): | 8000 |
| Jmenovitá kapacita [kWh]: | 13.50 |
| Záruka výrobce (funkčnost): | 10 |
-
Montážní manuál anglicky – Force-H2-FC0500M-40S-V2 (2.2 MB)
-
Datový list anglicky – Force-H2-FC0500M-40S-V2 (1.6 MB)
-
Další informace anglicky – Force-H2-FC0500M-40S-V2 (189.4 kB)
-
REACH anglicky – Force-H2-FC0500M-40S-V2 (3.8 MB)
-
Záruční podmínky anglicky – Force-H2-FC0500M-40S-V2 (191.2 kB)
-
Záruční podmínky anglicky – Force-H2-FH9637M (191.2 kB)
-
Montážní manuál anglicky – Force-H2-FH9637M (2.2 MB)
-
Datový list anglicky – Force-H2-FH9637M (1.6 MB)
-
Montážní manuál česky – Force-H2-FC0500M-40S-V2 (1.2 MB)
-
Montážní manuál česky – Force-H2-FH9637M (1.2 MB)
