Hybridní střídač GoodWe GW10K-ET-20 G2 10 kW
Kód: 1760691Související produkty
Detailní popis produktu
GoodWe GW10K-ET-20 G2 (10 kW)
Druhá generace prověřeného třífázového hybridního střídače GoodWe ET přináší vyšší flexibilitu při návrhu i provozu domácí fotovoltaiky. Model GW10K-ET-20 G2 je vybaven třemi nezávislými MPPT vstupy dimenzovanými na proud 16 A, což usnadňuje zapojení moderních vysoce výkonných panelů na členitých střechách. Nabízí asymetrickou dodávku do jednotlivých fází až do 150 % a rychlé přepnutí do záložního režimu do 10 ms.
- 3 nezávislé MPPT trackery pro členité střechy s různou orientací
- Asymetrický výstup až do 150 % pro maximální pokrytí nerovnoměrné spotřeby fází
- Rychlé záložní napájení UPS (<10 ms) s možností krátkodobého přetížení
Moderní hybridní technologie pro rodinné domy
Střídač GoodWe GW10K-ET-20 G2 představuje srdce moderní rezidenční elektrárny s vysokonapěťovým bateriovým úložištěm. Oproti předchozí generaci disponuje tišším pasivním chlazením, kompaktními rozměry a krytím IP66, díky kterému jej lze bez obav umístit do interiéru i do venkovního chráněného prostoru. Podpora předimenzování fotovoltaického pole až na 16 kWp zaručuje dostatek energie i při méně příznivých osvitových podmínkách.
Hlavní výhody
Střídač dokáže nesouměrně zásobovat jednotlivé fáze až do 150 % jmenovitého výkonu na fázi, což výrazně omezuje nechtěné nákupy energie ze sítě při jednofázových zátěžích.
V případě výpadku distribuční sítě se střídač přepne do záložního režimu za méně než 10 ms. Citlivá elektronika v domě tak zůstane bez přerušení v provozu.
Trojice samostatných trackerů se vstupním proudem 16 A umožňuje optimální rozdělení panelů i na složitých střechách s více světovými stranami či různými sklony.
Jednotka obsahuje přepěťové ochrany typu II na DC i AC straně, DC odpínač a monitoring reziduálních proudů pro bezpečný a spolehlivý chod.

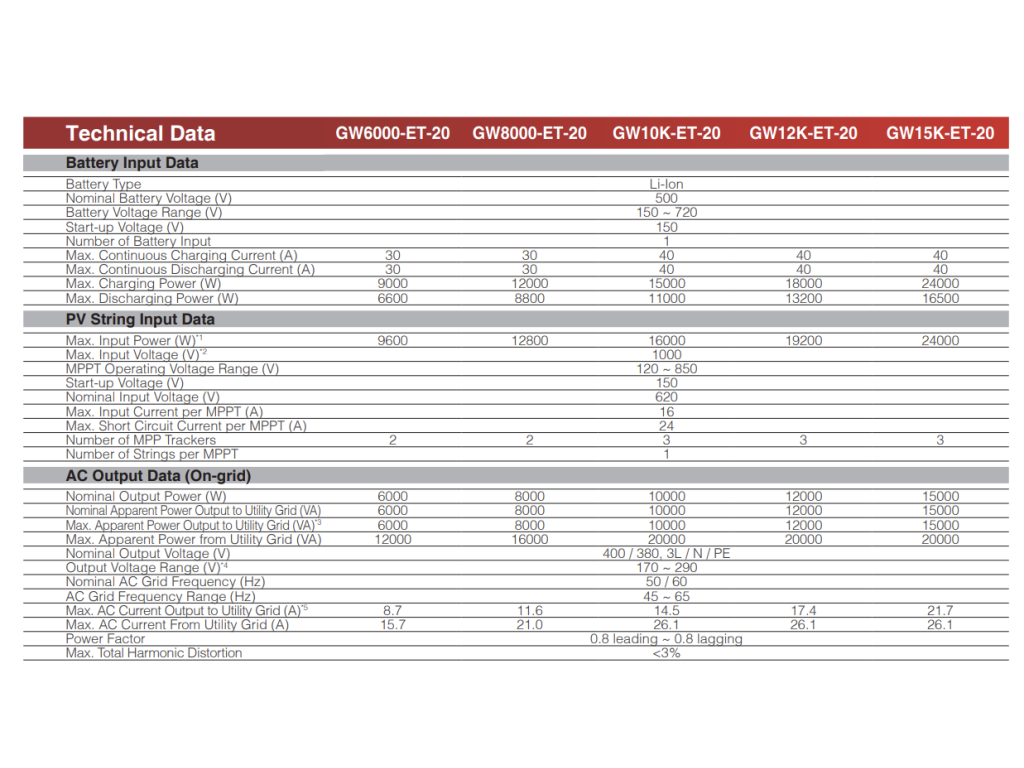

Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | hybridní |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 10000 |
| Max. AC výstupní výkon (W) | 10000 |
| Max. AC výstupní proud (A) | 14.5 |
| Max. DC vstupní výkon (W) | 16000 |
| Max. DC vstupní napětí (V) | 1000 |
| Rozsah MPP napětí (V) | 120–850 |
| Počet MPP trackerů | 3 |
| Počet stringů na MPPT | 1 |
| Max. DC vstupní proud na MPPT (A) | 16 |
| Max. zkratový proud na MPPT (A) | 24 |
| Max. účinnost (%) | 98.2 |
| Evropská účinnost (%) | 97.5 |
| Asymetrická dodávka | ano (až 150 %) |
| Typ baterie | Li-Ion (vysokonapěťová) |
| Napěťový rozsah baterie (V) | 150–720 |
| Max. nabíjecí proud (A) | 40 |
| Max. vybíjecí proud (A) | 40 |
| Max. nabíjecí / vybíjecí výkon (W) | 15000 / 11000 |
| Záložní výstup EPS / backup | UPS <10 ms, jmenovitý 10000 VA (špička 18000 VA @ 60 s) |
| Komunikační rozhraní | RS485, CAN |
| Monitoring | Wi-Fi, LAN, Bluetooth, mobilní aplikace |
| Ochrany | přepěťová ochrana typ II (DC i AC), DC odpínač, detekce izolačního odporu, ochrana proti ostrovnímu režimu |
| Třída krytí | IP66 |
| Chlazení | přirozené (pasivní) |
| Hlučnost (dB) | <30 |
| Provozní teplota (°C) | -35 až +60 |
| Šířka (mm) | 496 |
| Hloubka (mm) | 221 |
| Výška (mm) | 460 |
| Váha (kg) | 25 |
| Soulad s PPDS | ano |
| Záruka | 10 let |
Kde se produkt používá
Ideální volba pro střední a větší rodinné domy s třífázovou přípojkou a požadavkem na akumulaci energie i spolehlivé zálohování vybraných nebo celkových okruhů.
Díky 3 nezávislým MPPT vstupům lze bez kompromisů zapojit stringy z různých světových stran (např. východ, jih a západ) bez nutnosti instalace dodatečných regulátorů.
Využití integrovaného spínacího kontaktu a komunikace s chytrou domácností či wallboxem pro řízené nabíjení elektromobilu a napájení tepelného čerpadla z přebytků.
S čím je kompatibilní
- Bateriová úložiště Střídač je plně kompatibilní s vysokonapěťovými bateriemi GoodWe (např. řady Lynx Home F, Lynx Home F G2, Lynx Home D) i schválenými úložišti jiných výrobců (např. BYD Battery-Box Premium HVS/HVM nebo Pylontech Force H1/H2/H3).
- Měření a monitoring Pro správné fungování regulace přetoků a asymetrie je vyžadován kompatibilní třífázový elektroměr GoodWe (např. GM330 nebo GMK330).
Doporučené příslušenství
Třífázový smartmetr nezbytný pro měření spotřeby v odběrném místě a řízení asymetrických přetoků střídače.
Kompatibilní vysokonapěťový bateriový modul od stejného výrobce pro spolehlivé ukládání přebytků.
Inteligentní wallbox plně integrovatelný do systému GoodWe pro přímé využití solární energie k nabíjení elektromobilu.
Časté dotazy
Shrnutí
GoodWe GW10K-ET-20 G2 je spolehlivý třífázový hybridní střídač s výkonem 10 kW, třemi MPPT vstupy, vysokou asymetrií a rychlou UPS zálohou, ideální pro moderní rodinné domy s vysokonapěťovým bateriovým systémem.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.2% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 2 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 120-850 |
| Jmenovitý AC výstupní výkon [W]: | 10000 |
| Max. AC výstupní výkon [W]: | 10000 |
| Max. DC vstupní proud [A]: | 16 |
| Max. DC vstupní výkon [W]: | 16000 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP66 |
| Šířka [mm]: | 496 |
| Výška [mm]: | 221 |
| Hloubka [mm]: | 460 |
| Váha [kg]: | 25.0 |
| Záruka výrobce (funkčnost): | 10 let |
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | DC |
| DC přepěťová ochrana: | typ 2 |
| Hlučnost (dB): | 30 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ne |
| Evropská účinnost (%): | 97.20 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 3 |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Nabíjecí napětí (V): | 150V-720 V |
| Nabíjecí proud (A): | 40.00 |
| Peak shaving: | ano |
| Max. AC výkon (kVA): | 10.00 |
| Max. výstupní proud (A): | 14.50 |
| Max. výkon DC generátoru (kWp): | 16.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 48.00 |
| Max. vstupní proud na MPPT (A): | 16.0/16.0/16.0 |
| Max. celkový zkratový proud (A): | 72.00 |
| Max. zkratový proud na MPPT (A): | 24.0/24.0/24.0 |
| Max. vstupní napětí MPPT (V): | 850.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí (V): | 120 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 150 |
| Topologie: | beztransformátorová |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW10K-ET-20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 32.70 |
| Šířka vč. obalu (cm): | 68.10 |
| Výška vč. obalu (cm): | 58.60 |
| Váha vč. obalu (kg): | 30.000 |
| Počet kusů na paletě: | 6 |
| Počet palet v kontejneru: | 26 |
| Počet kusů v kontejneru: | 156 |
| Váha palety (kg): | 199.00 |
| Rozměry palety DxŠxV (mm): | 1200x750x116 |
| Obalový materiál: | karton |
| Délka (mm): | 221.00 |
| Šířka (mm): | 496.00 |
| Výška (mm): | 460.00 |
| Hmotnost (kg): | 25.000 |
| Poskytovatel záruky: | GoodWe |
| Standardní produktová záruka (roky): | 10 |
| Váha [kg]: | 25.0 |
| Hloubka [mm]: | 460 |
| Výška [mm]: | 221 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 496 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP66 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 2 |
| Rozsah MPP napětí [V]: | 120-850 |
| Max. účinnost měniče: | 98.2% |
| Max. DC vstupní proud [A]: | 16 |
| Max. DC vstupní výkon [W]: | 16000 |
| Max. AC výstupní výkon [W]: | 10000 |
| Záruka výrobce (funkčnost): | 10 let |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 10000 |
