Hybridní střídač SOFAR HYD 10KTL-3PH 10 kW
Kód: 1757280Související produkty
Detailní popis produktu
Třífázový hybridní střídač SOFAR HYD 10KTL-3PH
Robustní 10kW třífázový měnič určený pro moderní rezidenční i menší komerční fotovoltaické elektrárny s vysokonapěťovým bateriovým úložištěm. Nabízí plnohodnotný asymetrický provoz, funkci nouzového záložního napájení (backup) a dva nezávislé MPPT vstupy s podporou proudově náročnějších panelů.
- Jmenovitý výstupní AC výkon 10 kW s přetížením až do 11 kVA
- Plnohodnotný třífázový asymetrický výstup a záložní režim (EPS backup)
- Dva MPPT trackery s celkově 4 stringy a integrovanými přepěťovými ochranami typu 2
Efektivní hospodaření s energií i ochrana proti výpadkům sítě
Střídač SOFAR HYD 10KTL-3PH propojuje fotovoltaické panely, vysokonapěťovou baterii a domovní rozvody do jednoho koordinovaného celku. V českých distribučních sítích s měřením po jednotlivých fázích naplno uplatňuje asymetrickou dodávku – energii směruje přesně do té fáze, kde je aktuálně nejvyšší odběr. Při výpadku distribuční soustavy střídač automaticky přepíná do režimu plnohodnotného backupu a zásobuje vybrané okruhy z baterie i panelů.
Hlavní výhody
Podporuje nerovnoměrné zatížení jednotlivých fází, což minimalizuje nežádoucí nákup elektřiny ze sítě při nesymetrické spotřebě v domě.
Pracuje v širokém napěťovém rozsahu 180 až 800 V s maximálním nabíjecím proudem 50 A, což zajišťuje nízké proudové ztráty a rychlou odezvu akumulace.
Dva sledovače maximálního výkonu se dvěma stringovými vstupy na každý tracker usnadňují návrh panelů s různou orientací či sklonem střechy.
Zařízení je z výroby osazeno svodiči přepětí typu 2 na straně AC i DC, integrovaným DC odpínačem a odolnou skříní s krytím IP65.
Technické vlastnosti

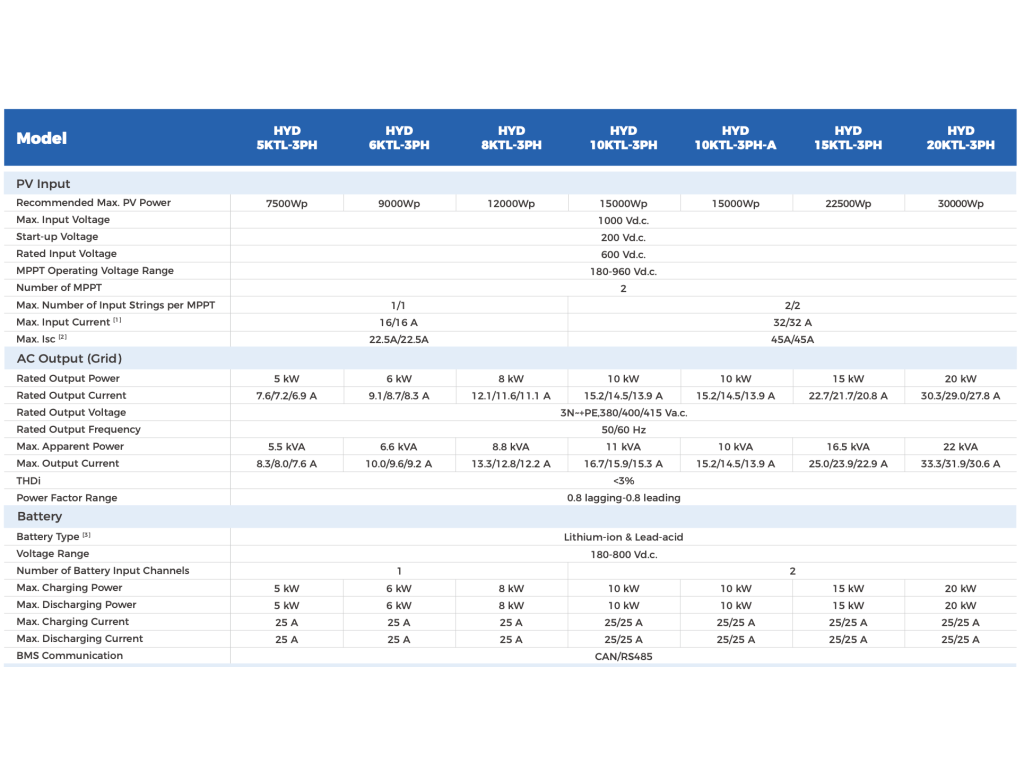

Parametry
| Parametr | Hodnota |
|---|---|
| Druh | hybridní |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 10000 |
| Max. AC výstupní výkon (W) | 11000 |
| Max. AC výstupní proud (A) | 13.9 |
| Max. DC vstupní výkon (W) | 15000 |
| Max. DC vstupní napětí (V) | 1000 |
| Rozsah MPP napětí (V) | 180-960 |
| Min. vstupní napětí (V) | 180 |
| Startovací vstupní napětí (V) | 200 |
| Počet MPP trackerů | 2 |
| Max. počet vstupních stringů | 4 |
| Max. DC vstupní proud na MPPT (A) | 32 |
| Max. celkový vstupní proud DC (A) | 64 |
| Max. zkratový proud na MPPT (A) | 45 |
| Max. účinnost (%) | 98.2 |
| Evropská účinnost (%) | 97.7 |
| Asymetrická dodávka | ano |
| Soulad s PPDS | ano |
| Typ baterie | pro vysokonapěťové baterie |
| Napěťový rozsah baterie (V) | 180-800 |
| Max. nabíjecí proud baterie (A) | 50 |
| Záložní výstup EPS / backup | plnohodnotný backup |
| Komunikační rozhraní | RS485, Bluetooth |
| Ochrany | AC přepěťová ochrana typ 2, DC přepěťová ochrana typ 2, integrovaný DC odpínač, síťová ochrana |
| Detekce elektrického oblouku (AFCI) | ne |
| Třída krytí | IP65 |
| Topologie | beztransformátorová |
| Provozní teplota (°C) | od -30 |
| Typ DC konektoru | MC4 |
| Šířka (mm) | 515 |
| Výška (mm) | 587 |
| Hloubka (mm) | 261 |
| Váha (kg) | 39.5 |
| Záruka (roky) | 10 |
Kde se produkt používá
Ideální volba pro domácnosti s tepelným čerpadlem, klimatizací nebo elektromobilem, kde je vyžadováno řízené ukládání energie do baterie a plné využití vlastní výroby.
Díky plnohodnotné funkci backupu střídač zajistí napájení důležitých spotřebičů i při dlouhodobějším výpadku distribuční sítě.
S čím je kompatibilní
- Bateriová úložiště Střídač spolupracuje s vysokonapěťovými bateriovými systémy v rozsahu 180 až 800 V, například se systémem SOFAR BTS.
- Měření a regulace přetoků Pro správné vyhodnocování toku energie a řízení asymetrie se střídač propojuje s kompatibilním třífázovým elektroměrem přes komunikační port RS485.
Doporučené příslušenství
Nezbytná řídicí jednotka pro propojení modulárního bateriového úložiště SOFAR BTS se střídačem.
Kompatibilní vysokonapěťový bateriový modul pro efektivní ukládání solární energie.
Třífázový elektroměr pro přesné dynamické měření toků energie a řízení nulových přetoků.
Wi-Fi modul umožňující bezdrátové připojení střídače do monitorovacího cloudového portálu.
Časté dotazy
Shrnutí
SOFAR HYD 10KTL-3PH představuje ověřený třífázový hybridní střídač s výkonem 10 kW, dvěma MPPT vstupy a plnou podporou asymetrie i zálohování. Spojení s vysokonapěťovými bateriemi poskytuje vysokou provozní účinnost a stabilitu dodávky pro náročnější domácí i menší firemní instalace.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.2% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 180-960 |
| Jmenovitý AC výstupní výkon [W]: | 10000 |
| Max. AC výstupní výkon [W]: | 11000 |
| Max. DC vstupní proud [A]: | 25 |
| Max. DC vstupní výkon [W]: | 15000 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP65 |
| Šířka [mm]: | 515 |
| Výška [mm]: | 587 |
| Hloubka [mm]: | 261 |
| Váha [kg]: | 39.5 |
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ne |
| Připojení baterie: | AC/DC |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.70 |
| Stupeň krytí: | IP65 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 180 - 800 |
| Nabíjecí proud (A): | 50.00 |
| Max. AC výkon (kVA): | 11.00 |
| Max. výstupní proud (A): | 13.90 |
| Max. výkon DC generátoru (kWp): | 15.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 64.00 |
| Max. vstupní proud na MPPT (A): | 32 |
| Max. celkový zkratový proud (A): | 90.00 |
| Max. zkratový proud na MPPT (A): | 45 |
| Max. vstupní napětí MPPT (V): | 960.00 |
| Max. účinnost (%): | 98.20 |
| Min. vstupní napětí (V): | 180 |
| Min. vstupní napětí MPPT (V): | 180.00 |
| Min. provozní teplota okolí (°C): | -30 |
| Ochrana sítě: | ano |
| Management stínění: | ano |
| Rychlé odpojení: | ne |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | Bluetooth |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | beztransformátorová |
| Výrobce: | SOFAR |
| Název produktu výrobce: | HYD 10KTL-3PH |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 76.00 |
| Šířka vč. obalu (cm): | 65.00 |
| Výška vč. obalu (cm): | 42.10 |
| Váha vč. obalu (kg): | 47.000 |
| Počet kusů na paletě: | 4 |
| Počet kusů v kontejneru: | 176 |
| Váha palety (kg): | 17.50 |
| Rozměry palety DxŠxV (mm): | 1350x800x1000 |
| Obalový materiál: | karton |
| Délka (mm): | 587.00 |
| Šířka (mm): | 515.00 |
| Výška (mm): | 261.00 |
| Hmotnost (kg): | 39.500 |
| Poskytovatel záruky: | SOFAR |
| Záruka na produkt (let): | 10 |
| Standardní produktová záruka (roky): | 10 |
| Váha [kg]: | 39.5 |
| Hloubka [mm]: | 261 |
| Výška [mm]: | 587 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 515 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP65 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| Rozsah MPP napětí [V]: | 180-960 |
| Max. účinnost měniče: | 98.2% |
| Max. DC vstupní proud [A]: | 25 |
| Max. DC vstupní výkon [W]: | 15000 |
| Max. AC výstupní výkon [W]: | 11000 |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 10000 |
| Položka byla vyprodána… | |
