Hybridní střídač SOFAR HYD 5KTL-3PH 5 kW
Kód: 1757274Související produkty
Detailní popis produktu
Třífázový hybridní střídač SOFAR HYD 5KTL-3PH
Kompaktní třífázový hybridní střídač o jmenovitém výkonu 5 kW určený pro rezidenční fotovoltaické instalace s vysokonapěťovým bateriovým úložištěm. Nabízí plně asymetrický provoz, integrované záložní napájení EPS s bleskovým přepnutím a pasivní chlazení pro tichý chod v domě.
- Jmenovitý výkon 5 kW AC s přetížením až na 5,5 kVA
- 2 nezávislé MPPT trackery s podporou předimenzování DC až na 7,5 kWp
- Asymetrický výstup a záložní režim EPS s přepnutím do 10 ms
- Integrované přepěťové ochrany typu II na DC i AC straně
Efektivní řízení energie pro moderní rodinný dům
Střídač SOFAR HYD 5KTL-3PH spojuje funkci klasického síťového měniče, bateriového střídače a záložního zdroje v jednom zařízení. Díky asymetrickému výstupu dokáže střídač dodávat výkon do jednotlivých fází přesně podle okamžité spotřeby spotřebičů v domě, což zásadně snižuje nechtěné přetoky do distribuční sítě a maximalizuje využití vlastní vyrobené elektřiny. Robustní konstrukce s krytím IP65 a pasivním chlazením bez ventilátorů umožňuje bezproblémovou instalaci v technických místnostech i na venkovních zdech.
Hlavní výhody
Střídač zásobuje každou fázi individuálně dle aktuální zátěže. Zamezuje zbytečnému nákupu drahé energie z distribuční sítě na jedné fázi, zatímco na jiné fázi dochází k přetoku.
Při výpadku sítě přepne měnič na záložní okruh během 10 milisekund. Běžné domácí spotřebiče a citlivá elektronika tak zůstávají plynule napájeny bez přerušení.
Široký rozsah napětí baterie 180 až 800 V zajišťuje vysokou účinnost nabíjení i vybíjení při nižších proudových ztrátách a zjednodušuje kabeláž systému.
Zařízení disponuje přepěťovými ochranami typu II na obou stranách, DC odpínačem a plně vyhovuje českým připojovacím podmínkám PPDS.
Technické vlastnosti

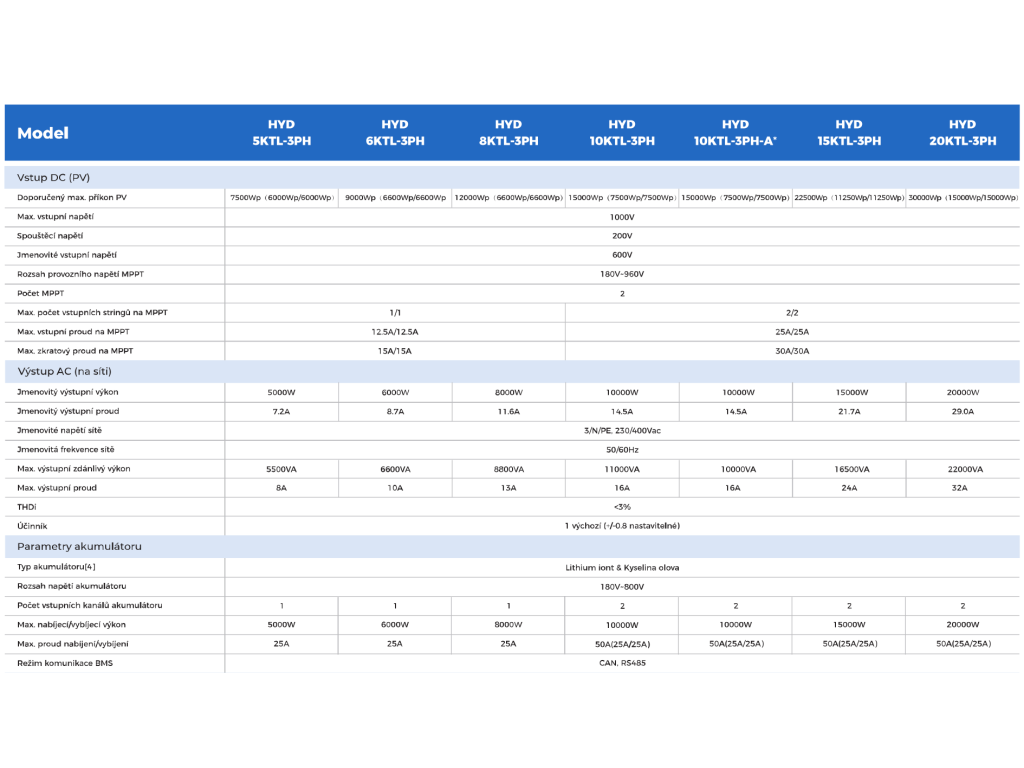

Parametry
| Parametr | Hodnota |
|---|---|
| Druh | hybridní |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 5000 |
| Max. AC výstupní výkon (W) | 5500 |
| Max. AC výstupní proud (A) | 6.9 |
| Max. DC vstupní výkon (W) | 7500 |
| Max. DC vstupní napětí (V) | 1000 |
| Rozsah MPP napětí (V) | 180-960 |
| Počet MPP trackerů | 2 |
| Počet stringů na MPPT | 1 |
| Max. DC vstupní proud na MPPT (A) | 16 |
| Max. účinnost (%) | 98.0 |
| Evropská účinnost (%) | 97.5 |
| Asymetrická dodávka | ano |
| Typ baterie | Li-Ion / olověné (vysokonapěťové) |
| Napěťový rozsah baterie (V) | 180-800 |
| Max. nabíjecí / vybíjecí výkon (W) | 5000 |
| Záložní výstup EPS / backup | ano (přepnutí do 10 ms) |
| Komunikační rozhraní | RS485, CAN, Bluetooth |
| Monitoring | LCD displej, mobilní aplikace |
| Ochrany | přepěťová ochrana typ 2 (AC i DC), DC odpojovač, ochrana proti ostrovnímu provozu |
| Třída krytí | IP65 |
| Chlazení | přirozené (pasivní) |
| Provozní teplota (°C) | -30 až +60 |
| Šířka (mm) | 515 |
| Hloubka (mm) | 261 |
| Výška (mm) | 587 |
| Váha (kg) | 32.0 |
| Záruka | 10 let |
Kde se produkt používá
Ideální volba pro rodinné domy s běžnou spotřebou, kde je cílem akumulace přebytků do baterie a optimalizace spotřeby v rámci tří fází.
Zajišťuje spolehlivou dodávku energie pro vybrané kritické spotřebiče (oběhová čerpadla, chladničky, routery) i během výpadku distribuční sítě.
S čím je kompatibilní
- Bateriová úložiště Kompatibilní s vysokonapěťovými bateriovými systémy pracujícími v rozsahu 180 až 800 V (například modulární sestavy SOFAR BTS s příslušnou řídicí jednotkou).
- Měření a monitoring Pro správné fungování asymetrie a přetoků vyžaduje komunikaci s kompatibilním třífázovým elektroměrem (např. SOFAR DTSU666). Pro bezdrátový dohled lze doplnit Wi-Fi modul.
Doporučené příslušenství
Nezbytný prvek pro přesné měření spotřeby domácnosti a bezchybné řízení asymetrických přetoků.
Řídicí jednotka bateriového systému vyžadovaná pro připojení bateriových modulů SOFAR BTS k hybridnímu měniči.
Vysokonapěťový bateriový modul pro efektivní ukládání solární energie v domácnosti.
Rozšiřující Wi-Fi modul pro snadné připojení střídače k domácí síti a vzdálený monitoring v aplikaci.
Časté dotazy
Shrnutí
SOFAR HYD 5KTL-3PH představuje prověřené řešení pro třífázové domácí elektrárny. Nabízí vyvážený poměr spolehlivosti, účinnosti a pokročilých funkcí, jako je asymetrická distribuce energie a záložní režim EPS, podložený 10letou zárukou výrobce.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.0% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 2 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 180-960 |
| Jmenovitý AC výstupní výkon [W]: | 5000 |
| Max. AC výstupní výkon [W]: | 5500 |
| Max. DC vstupní proud [A]: | 12.5 |
| Max. DC vstupní výkon [W]: | 7500 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP65 |
| Šířka [mm]: | 515 |
| Výška [mm]: | 587 |
| Hloubka [mm]: | 261 |
| Váha [kg]: | 32.0 |
| AC jmenovitý výkon (kW): | 5.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ne |
| Připojení baterie: | AC/DC |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Evropská účinnost (%): | 97.50 |
| Stupeň krytí: | IP65 |
| Max. počet vstupních stringů: | 2 |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 180 - 800 |
| Nabíjecí proud (A): | 25.00 |
| Max. AC výkon (kVA): | 5.50 |
| Max. výstupní proud (A): | 6.90 |
| Max. výkon DC generátoru (kWp): | 7.50 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 32.00 |
| Max. vstupní proud na MPPT (A): | 16 |
| Max. celkový zkratový proud (A): | 45.00 |
| Max. zkratový proud na MPPT (A): | 22,5 |
| Max. vstupní napětí MPPT (V): | 960.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí (V): | 180 |
| Min. vstupní napětí MPPT (V): | 180.00 |
| Min. provozní teplota okolí (°C): | -30 |
| Management stínění: | ano |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | Bluetooth |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | beztransformátorová |
| Výrobce: | SOFAR |
| Název produktu výrobce: | HYD 5KTL-3PH |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 76.00 |
| Šířka vč. obalu (cm): | 65.00 |
| Výška vč. obalu (cm): | 42.10 |
| Váha vč. obalu (kg): | 43.000 |
| Počet kusů na paletě: | 4 |
| Počet kusů v kontejneru: | 176 |
| Váha palety (kg): | 17.50 |
| Rozměry palety DxŠxV (mm): | 1350x800x1000 |
| Obalový materiál: | karton |
| Délka (mm): | 587.00 |
| Šířka (mm): | 515.00 |
| Výška (mm): | 261.00 |
| Hmotnost (kg): | 32.000 |
| Poskytovatel záruky: | SOFAR |
| Standardní produktová záruka (roky): | 10 |
| Váha [kg]: | 32.0 |
| Hloubka [mm]: | 261 |
| Výška [mm]: | 587 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 515 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP65 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 2 |
| Rozsah MPP napětí [V]: | 180-960 |
| Max. účinnost měniče: | 98.0% |
| Max. DC vstupní proud [A]: | 12.5 |
| Max. DC vstupní výkon [W]: | 7500 |
| Max. AC výstupní výkon [W]: | 5500 |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 5000 |
| Položka byla vyprodána… | |
