Rozbočovač Pylontech P-Combiner-HV-6 V2
Kód: 1763879Detailní popis produktu

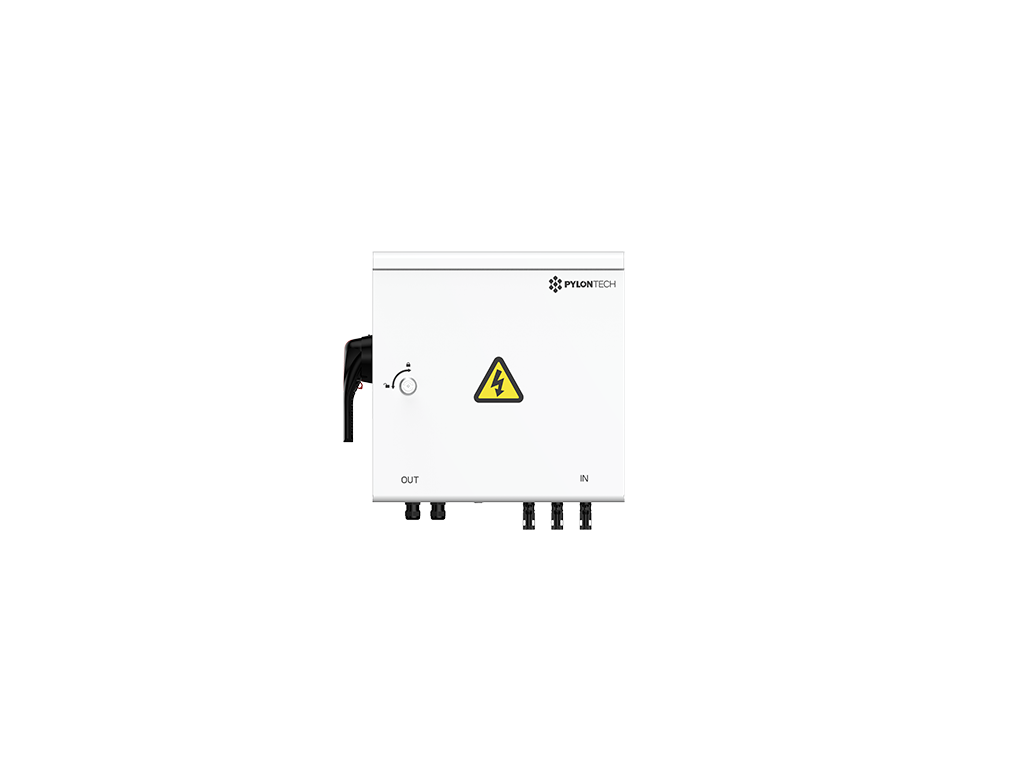

Slučovací box Pylontech P-Combiner-HV-6 V2 pro vysokonapěťové baterie
Centrální slučovací rozvaděč pro bezpečné a přehledné paralelní propojení až šesti vysokonapěťových bateriových sestav Pylontech k jednomu hybridnímu střídači. Nabízí odolné provedení s krytím IP55 a proudovou zatížitelnost až 100 A.
- Paralelní propojení až 6 vysokonapěťových bateriových věží
- Jmenovitý proud 50 A a maximální výstupní proud až 100 A
- Odolná konstrukce se stupněm krytí IP55
Efektivní řešení pro škálování kapacity bateriového úložiště
Při návrhu rozsáhlejších fotovoltaických instalací je pro dosažení požadované kapacity často nutné zapojit více vysokonapěťových bateriových věží současně. Pylontech P-Combiner-HV-6 V2 slouží jako centrální uzel, který spolehlivě sdružuje stejnosměrné okruhy z jednotlivých věží do jednoho výstupu pro střídač. Tím zjednodušuje kabelové trasy v technické místnosti, zkracuje čas montáže a zajišťuje bezpečné provozní podmínky pro celé úložiště.
Hlavní výhody
Umožňuje paralelně připojit až šest nezávislých bateriových sestav a výrazně tak navýšit celkovou kapacitu a výkon bateriového systému.
Kvalitní skříň s krytím IP55 chrání vnitřní elektrovýzbroj před vniknutím prachu a tryskající vody, což vyhovuje i náročnějším provozním prostorám.
Box je dimenzován na trvalý jmenovitý proud 50 A a zvládá maximální špičkový proud až 100 A bez přehřívání kontaktů.
Díky rozměrům 400 × 385 × 200 mm a hmotnosti 11,7 kg se snadno instaluje na stěnu v blízkosti střídače a baterií.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ baterie | HV |
| Třída krytí | IP55 |
| Šířka (mm) | 400 |
| Hloubka (mm) | 200 |
| Výška (mm) | 385 |
| Váha (kg) | 11.7 |
| Počet připojení pro baterie | 6 |
| Počet připojení střídače | 1 |
| Jmenovitý proud (A) | 50.00 |
| Max. výstupní proud (A) | 100.00 |
| Počet kusů v balení | 1 ks |
| Poskytovatel záruky | Pylontech |
Kde se produkt používá
Uplatní se v projektech vyžadujících velkou kapacitu akumulace rozdělenou do několika vysokonapěťových věží.
Slouží k bezpečnému spojení DC kabeláže z jednotlivých BMS jednotek do jednoho páru vedení k měniči.
Umožňuje zprovoznit menší počet věží a další připojit později bez nutnosti zásadní přestavby rozvodů.
S čím je kompatibilní
- Vysokonapěťové baterie Pylontech Navrženo pro použití s vysokonapěťovými bateriovými systémy výrobce Pylontech a jejich řídicími jednotkami BMS.
- Hybridní střídače Kompatibilní s hybridními střídači podporujícími vysokonapěťová bateriová úložiště s odpovídajícími proudovými limity.
Doporučené příslušenství
Nadřazená centrální řídicí jednotka (Master BMS) koordinující komunikaci více paralelně zapojených vysokonapěťových věží.
Vysokonapěťová řídicí jednotka pro řízení a ochranu jednotlivých bateriových věží připojených do slučovače.
Vysokonapěťový bateriový set vhodný pro paralelní zapojení přes slučovací box pro navýšení kapacity.
Časté dotazy
Shrnutí
Pylontech P-Combiner-HV-6 V2 představuje spolehlivé a robustní řešení pro paralelní propojení až šesti vysokonapěťových bateriových věží k jednomu střídači. S krytím IP55 a proudovou zatížitelností do 100 A zajišťuje bezpečný a přehledný provoz rozsáhlých bateriových systémů.
Doplňkové parametry
| Kategorie: | Bateriové úložiště |
|---|---|
| Počet připojení pro baterie: | 6 |
| Počet připojení střídače: | 1 |
| Stupeň krytí: | IP55 |
| Max. výstupní proud (A): | 100.00 |
| Jmenovitý proud (A): | 50.00 |
| Výrobce: | Pylontech |
| Název produktu výrobce: | P-Combiner-HV-6-V2 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85363030 |
| Délka vč. obalu (cm): | 48.90 |
| Šířka vč. obalu (cm): | 23.50 |
| Výška vč. obalu (cm): | 44.70 |
| Váha vč. obalu (kg): | 13.200 |
| Počet kusů na paletě: | 32 |
| Počet kusů v krabici: | 1 |
| Váha palety (kg): | 444.00 |
| Rozměry palety DxŠxV (mm): | 1100x1100x2004 |
| Obalový materiál: | karton |
| Délka (mm): | 200.00 |
| Šířka (mm): | 400.00 |
| Výška (mm): | 385.00 |
| Hmotnost (kg): | 11.700 |
| Poskytovatel záruky: | Pylontech |
