Hybridní střídač SOFAR HYD 20KTL-3PH 20 kW
Kód: 1757282Související produkty
Detailní popis produktu
Třífázový hybridní střídač SOFAR HYD 20KTL-3PH (20 kW)
SOFAR HYD 20KTL-3PH představuje robustní třífázový hybridní střídač navržený pro komerční instalace a rozsáhlejší rodinné domy. Nabízí jmenovitý střídavý výkon 20 kW, dva nezávislé MPP trackery a možnost předimenzování fotovoltaického pole až na 30 kWp. Díky podpoře vysokonapěťových baterií, asymetrickému provozu a bleskové záloze při výpadku sítě zajišťuje maximální energetickou soběstačnost.
- Jmenovitý AC výkon 20 kW s možností 1,5násobného DC předimenzování (až 30 kWp)
- Dva vstupy pro vysokonapěťové baterie s nabíjecím i vybíjecím výkonem až 20 kW
- Plnohodnotný záložní EPS výstup s dobou přepnutí do 10 ms a podporou nesymetrické zátěže
Špičkový výkon a flexibilita pro náročné fotovoltaické systémy
Střídač SOFAR HYD 20KTL-3PH kombinuje funkce síťového měniče a bateriového manažera do jednoho celku. Zvládá obsloužit až 4 stringy na dvou nezávislých MPPT vstupech s širokým napěťovým rozsahem 180–960 V. Zařízení umožňuje plně asymetrickou dodávku do jednotlivých fází v síťovém i ostrovním režimu, což zamezuje nežádoucím přetokům do distribuční sítě a maximalizuje přímé využití vlastní vyrobené energie.
Hlavní výhody
Střídač dokáže dodávat energii do každé fáze samostatně dle aktuální spotřeby objektu, čímž přesně reaguje na požadavky tuzemského měření po fázích.
Dva samostatné bateriové vstupy pracují v rozsahu 180–800 V a umožňují dosáhnout kombinovaného nabíjecího a vybíjecího proudu až 50 A.
Měnič je z výroby osazen svodiči přepětí typu II na AC i DC straně, DC odpojovačem a splňuje požadavky připojovacích podmínek PPDS.
Systém umožňuje paralelní zapojení až 10 jednotek na AC i EPS výstupu, což otevírá cestu k realizaci zálohovaných instalací o výkonu až 200 kVA.
Technické vlastnosti

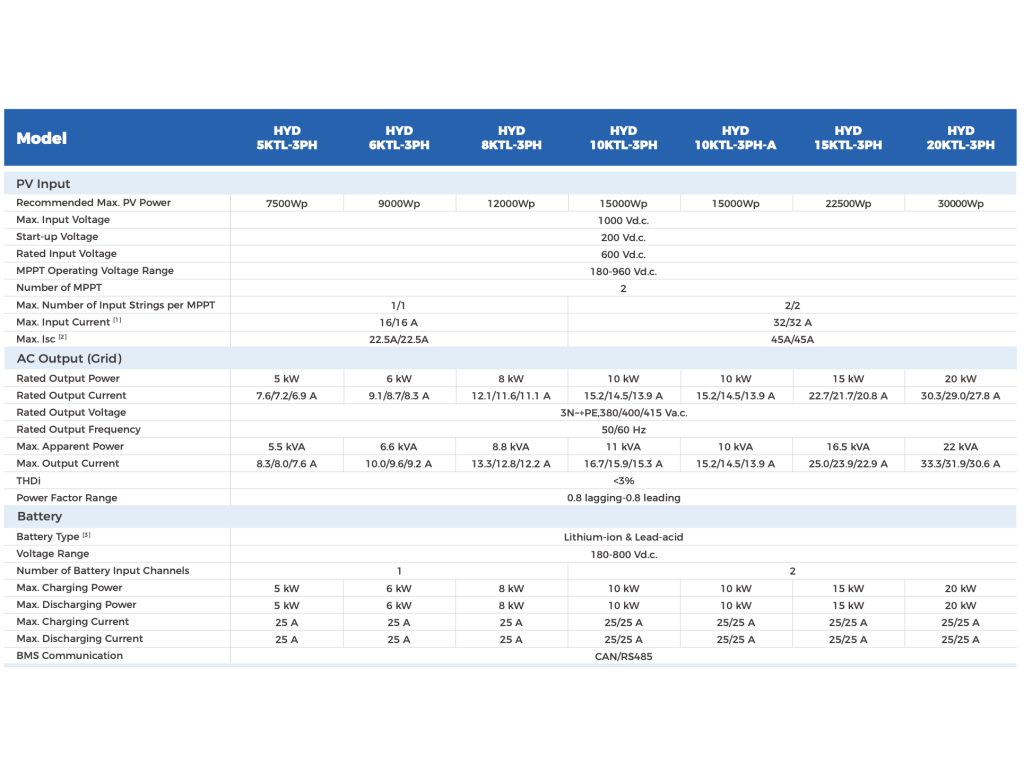

Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 20000 | |
| Max. AC výstupní výkon (W) | 22000 | |
| Max. AC výstupní proud (A) | 27.8 | |
| Max. DC vstupní výkon (W) | 30000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Rozsah MPP napětí (V) | 180-960 | |
| Počet MPP trackerů | 2 | |
| Počet stringů na MPPT | 2 | celkem 4 vstupy |
| Max. DC vstupní proud na MPPT (A) | 32 | |
| Max. účinnost (%) | 98.2 | |
| Evropská účinnost (%) | 97.7 | |
| Asymetrická dodávka | ano | |
| Typ baterie | Li-Ion / LiFePO4 | vysokonapěťové |
| Napěťový rozsah baterie (V) | 180-800 | |
| Max. nabíjecí / vybíjecí výkon (W) | 20000 | |
| Záložní výstup EPS / backup | ano | doba přepnutí <10 ms |
| Komunikační rozhraní | RS485, Bluetooth, CAN | |
| Monitoring | LCD displej, mobilní aplikace | |
| Ochrany (AFCI, přepěťová ochrana) | AC i DC přepěťová ochrana typ 2, integrovaný DC odpojovač | AFCI není integrováno |
| Třída krytí | IP65 | |
| Chlazení | nucené | |
| Provozní teplota (°C) | -30 až +60 | od +45 °C derating |
| Šířka (mm) | 515 | |
| Hloubka (mm) | 261 | |
| Výška (mm) | 587 | |
| Váha (kg) | 39.5 | |
| Záruka | 10 let | |
| Soulad s PPDS | ano |
Kde se produkt používá
Ideální volba pro objekty vybavené tepelným čerpadlem, klimatizací či bazénovou technologií, kde je nutné pokrýt vyšší špičkové odběry napříč všemi třemi fázemi.
Díky výkonu 20 kW a možnosti paralelního zapojení až 10 kusů se uplatní v dílnách, skladech či administrativních budovách vyžadujících zálohování důležitých okruhů.
S čím je kompatibilní
- Bateriová úložiště Podporuje vysokonapěťové akumulátory SOFAR BTS 5K / GTX 3000-H a další kompatibilní lithiové baterie s napětím 180–800 V a komunikací přes CAN/RS485.
- Měření a řízení sítě Pro správnou funkci asymetrického režimu a zamezení přetoků je nezbytná součinnost s kompatibilním třífázovým elektroměrem (např. SOFAR DTSU666).
Doporučené příslušenství
Zajišťuje přesné třífázové měření odběru a přetoků, které střídač vyžaduje pro správný asymetrický provoz.
Kompatibilní vysokonapěťové modulární bateriové úložiště pro efektivní akumulaci přebytků a funkci záložního napájení.
Wi-Fi modul pro snadné připojení střídače do domácí sítě a vzdálený dohled v aplikaci.
Časté dotazy
Shrnutí
SOFAR HYD 20KTL-3PH představuje komplexní řešení pro třífázové fotovoltaické elektrárny do 30 kWp. Spojuje v sobě 20 kW AC výkon, podporu vysokonapěťových baterií, asymetrii, bleskový EPS backup a 10letou tovární záruku.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.2% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 180-960 |
| Jmenovitý AC výstupní výkon [W]: | 20000 |
| Max. AC výstupní výkon [W]: | 22000 |
| Max. DC vstupní proud [A]: | 25 |
| Max. DC vstupní výkon [W]: | 30000 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP65 |
| Šířka [mm]: | 515 |
| Výška [mm]: | 587 |
| Hloubka [mm]: | 261 |
| Váha [kg]: | 39.5 |
| AC jmenovitý výkon (kW): | 20.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ne |
| Připojení baterie: | AC/DC |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.70 |
| Stupeň krytí: | IP65 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 180 - 800 |
| Nabíjecí proud (A): | 50.00 |
| Max. AC výkon (kVA): | 22.00 |
| Max. výstupní proud (A): | 27.80 |
| Max. výkon DC generátoru (kWp): | 30.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 64.00 |
| Max. vstupní proud na MPPT (A): | 32 |
| Max. celkový zkratový proud (A): | 90.00 |
| Max. zkratový proud na MPPT (A): | 45 |
| Max. vstupní napětí MPPT (V): | 960.00 |
| Max. účinnost (%): | 98.20 |
| Min. vstupní napětí (V): | 180 |
| Min. vstupní napětí MPPT (V): | 180.00 |
| Min. provozní teplota okolí (°C): | -30 |
| Ochrana sítě: | ano |
| Management stínění: | ano |
| Rychlé odpojení: | ne |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | Bluetooth |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | beztransformátorová |
| Výrobce: | SOFAR |
| Název produktu výrobce: | HYD 20KTL-3PH |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 76.00 |
| Šířka vč. obalu (cm): | 65.00 |
| Výška vč. obalu (cm): | 42.10 |
| Váha vč. obalu (kg): | 47.000 |
| Počet kusů na paletě: | 4 |
| Počet kusů v kontejneru: | 176 |
| Váha palety (kg): | 17.50 |
| Rozměry palety DxŠxV (mm): | 1350x800x1000 |
| Obalový materiál: | karton |
| Délka (mm): | 587.00 |
| Šířka (mm): | 515.00 |
| Výška (mm): | 261.00 |
| Hmotnost (kg): | 39.500 |
| Poskytovatel záruky: | SOFAR |
| Záruka na produkt (let): | 10 |
| Standardní produktová záruka (roky): | 10 |
| Váha [kg]: | 39.5 |
| Hloubka [mm]: | 261 |
| Výška [mm]: | 587 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 515 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP65 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| Rozsah MPP napětí [V]: | 180-960 |
| Max. účinnost měniče: | 98.2% |
| Max. DC vstupní proud [A]: | 25 |
| Max. DC vstupní výkon [W]: | 30000 |
| Max. AC výstupní výkon [W]: | 22000 |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 20000 |
| Položka byla vyprodána… | |
