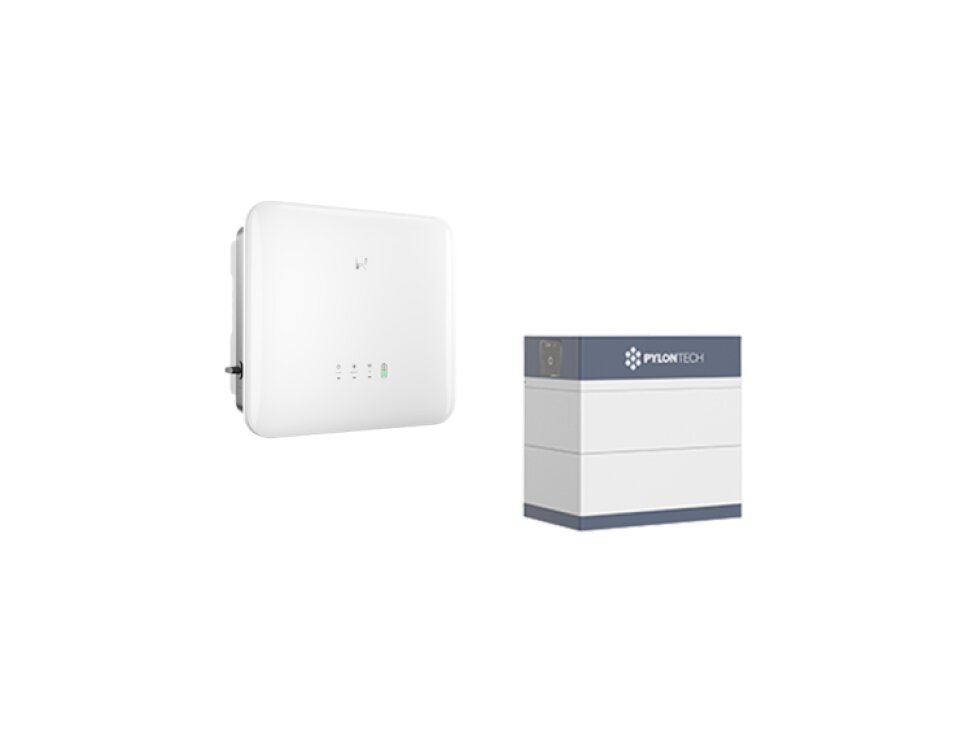

Set střídače GoodWe GW10K-ET-20 s baterií Pylontech Force-H3 9,7 kWh
Kód: 1761980Související produkty
Detailní popis produktu
Třífázový hybridní set GoodWe 10 kW s baterií Pylontech Force-H3 9,7 kWh
Sestava třífázového hybridního střídače GoodWe GW10K-ET-20 a modulárního bateriového úložiště Pylontech Force-H3. Poskytuje spolehlivé ukládání vyrobené energie, podporu záložního napájení a snadné uvedení do provozu. V HELION doporučujeme jen prověřené komponenty, které sami aktivně využíváme při realizacích FVE.
- Jmenovitý AC výkon 10 kW a 2 nezávislé MPPT vstupy (16 A)
- Bezpečná LFP baterie s využitelnou kapacitou 9,69 kWh
- Integrované přepěťové ochrany AC i DC typu 2 a AFCI ochrana
Vyvážené řešení pro domácí solární elektrárnu
Kombinace hybridního měniče GoodWe GW10K-ET-20 a vysokonapěťového úložiště Pylontech Force-H3 představuje přímočarý způsob, jak maximalizovat vlastní spotřebu energie z fotovoltaiky. Měnič nabízí dva nezávislé MPPT trackery se vstupním proudem 16 A, které bez potíží spolupracují s moderními výkonnými panely. Bateriový systém Force-H3 s články typu LiFePO4 vyniká bezpečným provozem, stabilním výkonem a elegantní stohovatelnou konstrukcí. Naši specialisté vám bezplatně pomohou s výběrem vhodných komponent před nákupem i během realizace.
Hlavní výhody
Dva nezávislé MPPT trackery si poradí s moderními solárními panely s vyššími proudy bez zbytečného omezování zisků.
Technologie LiFePO4 zaručuje vysokou tepelnou stabilitu, dlouhou životnost a nabíjecí i vybíjecí výkon až 8,2 kW.
Systém je osazen přepěťovými ochranami typu 2 na obou stranách, DC odpojovačem i aktivním odpojovačem elektrického oblouku (AFCI).
Integrovaný bezpotenciálový kontakt umožňuje automaticky spínat externí spotřebiče, například tepelné čerpadlo, a nechybí ani svorky pro HDO.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Střídač (model, výkon, počet fází) | GoodWe GW10K-ET-20, 10 kW, 3 fáze | střídač |
| Baterie (model, celková využitelná kapacita kWh) | Pylontech Force-H3, 9,69 kWh | baterie |
| Další součásti setu | BMS Pylontech FC1000 | BMS |
| AC jmenovitý výkon | 10,00 kW | střídač |
| Max. AC zdánlivý výkon | 10,00 kVA | střídač |
| Max. výstupní proud | 14,50 A | střídač |
| Max. výkon DC generátoru | 16,00 kWp | střídač |
| Počet nezávislých MPPT | 2 ks | střídač |
| Max. počet vstupních stringů | 2 | střídač |
| Max. vstupní proud na MPPT | 16,0 A | střídač |
| Max. zkratový proud na MPPT | 24,0 A | střídač |
| Max. celkový vstupní proud DC | 48,00 A | střídač |
| Max. celkový zkratový proud | 72,00 A | střídač |
| Max. vstupní napětí DC | 1000,00 V | střídač |
| Rozsah napětí MPPT | 120,00 – 800,00 V | střídač |
| Startovací vstupní napětí | 150 V | střídač |
| Max. účinnost | 98,00 % | střídač |
| Evropská účinnost | 97,20 % | střídač |
| Využitelná kapacita baterie | 9,69 kWh | baterie |
| Chemické složení článků | LFP | baterie |
| Max. vybíjecí výkon | 8,20 kW | systém |
| Celkový jmenovitý nabíjecí výkon | 8,20 kW | systém |
| DC přepěťová ochrana | Typ 2 | střídač |
| AC přepěťová ochrana | Typ 2 | střídač |
| Odpojovač při detekci oblouku (AFCI) | Ano | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Integrovaný AC odpojovač | Ne | střídač |
| Kontakt pro optimalizaci vlastní spotřeby | 1 | střídač |
| Připojení k HDO | Ano | střídač |
| Typ DC konektoru | SUNCLIX | střídač |
| Topologie | Bez trafa | střídač |
| Hlučnost | 30 dB | střídač |
| Hmotnost | 117,00 kg | celý set |
Kde se produkt používá
Set je určený pro rodinné domy s třífázovou přípojkou, které chtějí efektivně ukládat denní nadvýrobu a využívat ji ve večerních hodinách.
Pomocí integrovaného spínacího kontaktu lze střídač přímo propojit s tepelným čerpadlem nebo patronou v akumulační nádrži a aktivovat ohřev při přebytcích energie.
Výstup pro omezený backup udrží v provozu nejdůležitější spotřebiče, jako je lednice, osvětlení, oběhová čerpadla nebo internetový router.
S čím je kompatibilní
- Solární panely Díky proudové zatížitelnosti 16 A na MPPT je střídač kompatibilní s běžnými i moderními fotovoltaickými panely o celkovém výkonu pole až 16 kWp.
- Rozšíření kapacity baterie Bateriové úložiště Pylontech Force-H3 umožňuje pozdější rozšíření kapacity přidáním dalších baterií, s časovým omezením stanoveným výrobcem.
Doporučené příslušenství
Třífázový elektroměr nutný pro správné měření spotřeby domácnosti a řízení toku energie hybridního střídače.
Kompatibilní wallbox pro přímou integraci se střídačem GoodWe a nabíjení elektromobilu ze solárních přebytků.
Časté dotazy
Shrnutí
Set třífázového střídače GoodWe GW10K-ET-20 a baterie Pylontech Force-H3 o kapacitě 9,69 kWh představuje technicky vyzrálé řešení pro domácí solární systémy. Nabízí tichý provoz do 30 dB, komplexní integrované ochrany a snadné řízení energetických přebytků.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| EAN: | 72 |
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| Typ DC konektoru: | SUNCLIX |
| DC přepěťová ochrana: | typ 2 |
| Hlučnost (dB): | 30 |
| Displej: | bez displeje |
| Omezený backup: | ano |
| Plnohodnotný backup: | ne |
| Evropská účinnost (%): | 97.20 |
| Max. počet vstupních stringů: | 2 |
| Komerční systém: | ne |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano s časovým omezením |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Max. AC výkon (kVA): | 10.00 |
| Max. výstupní proud (A): | 14.50 |
| Max. výkon DC generátoru (kWp): | 16.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 48.00 |
| Max. vstupní proud na MPPT (A): | 16.0/16.0/16 |
| Max. vybíjecí výkon (kW): | 8.20 |
| Max. celkový zkratový proud (A): | 72.00 |
| Max. zkratový proud na MPPT (A): | 24.0/24.0/24.0 |
| Max. vstupní napětí MPPT (V): | 800.00 |
| Celkový jmenovitý nabíjecí výkon (kW): | 8.20 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Využitelná kapacita (kWh): | 9.69 |
| Rychlé odpojení: | ne |
| Startovací vstupní napětí (V): | 150 |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 78.000 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | Pylontech + Goodwe |
| Název produktu výrobce: | FH10050*FC1000*GW10K-ET-20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 143.000 |
| Hmotnost (kg): | 117.000 |
-
Datový list anglicky – Force-H3-FC1000 (179.4 kB)
-
Montážní manuál anglicky – Force-H3-FC1000 (7.5 MB)
-
REACH anglicky – Force-H3-FC1000 (1022.6 kB)
-
REACH anglicky – Force-H3-FH10050 (1022.6 kB)
-
Montážní manuál anglicky – Force-H3-FH10050 (7.5 MB)
-
Datový list anglicky – Force-H3-FH10050 (179.4 kB)
-
Záruční podmínky anglicky – Force-H3-FH10050 (340.2 kB)
-
REACH anglicky – GW10K-ET-20-G2 (234.5 kB)
-
Montážní manuál anglicky – GW10K-ET-20-G2 (31.3 MB)
-
Montážní instrukce anglicky – GW10K-ET-20-G2 (7.1 MB)
-
Prohlášení o shodě anglicky – GW10K-ET-20-G2 (753.9 kB)
-
RoHS Certifikát anglicky – GW10K-ET-20-G2 (151.2 kB)
-
Další informace anglicky – GW10K-ET-20-G2 (319.2 kB)
-
Datový list anglicky – GW10K-ET-20-G2 (385 kB)
-
Datový list česky – Force-H3-FH10050 (179.4 kB)
