Set střídače GoodWe GW12K-ET-20 s baterií LX D10.0 10 kWh
Kód: 1761943Související produkty
Detailní popis produktu

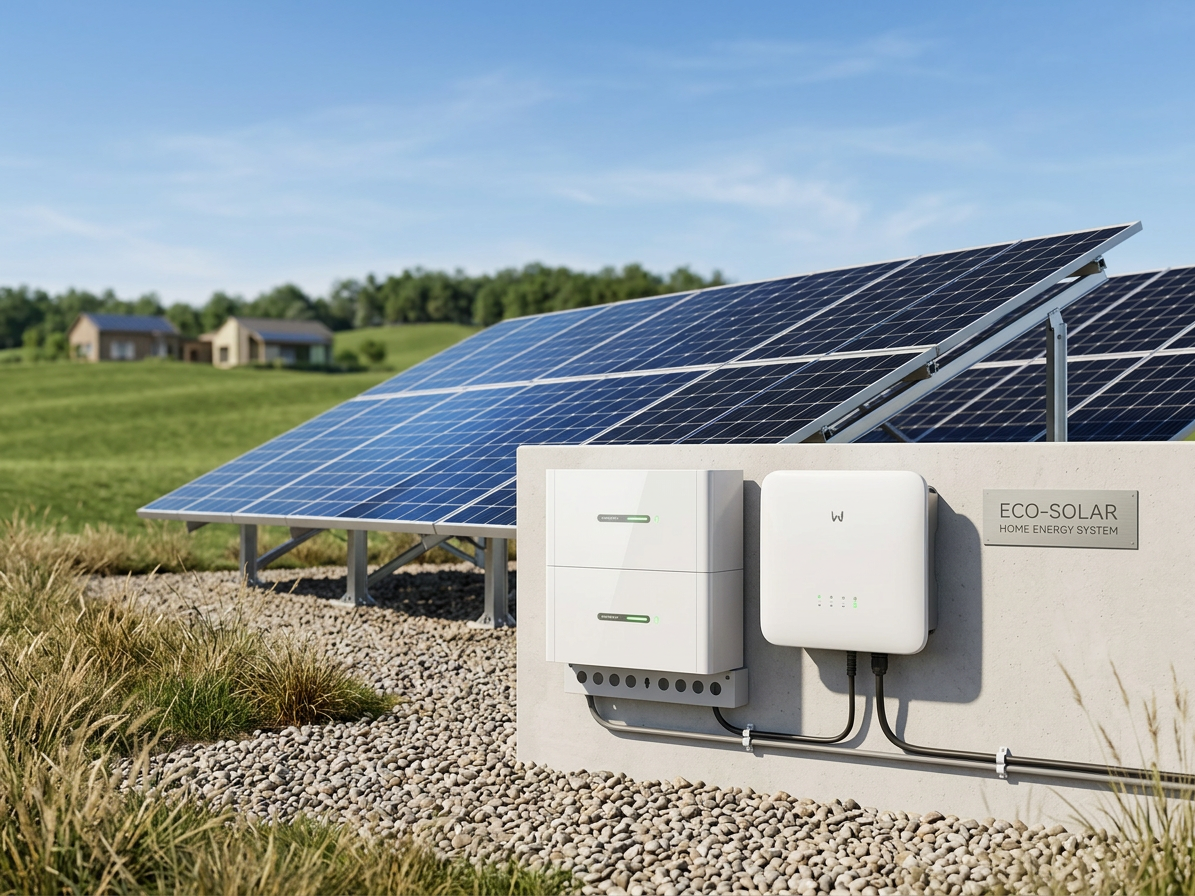

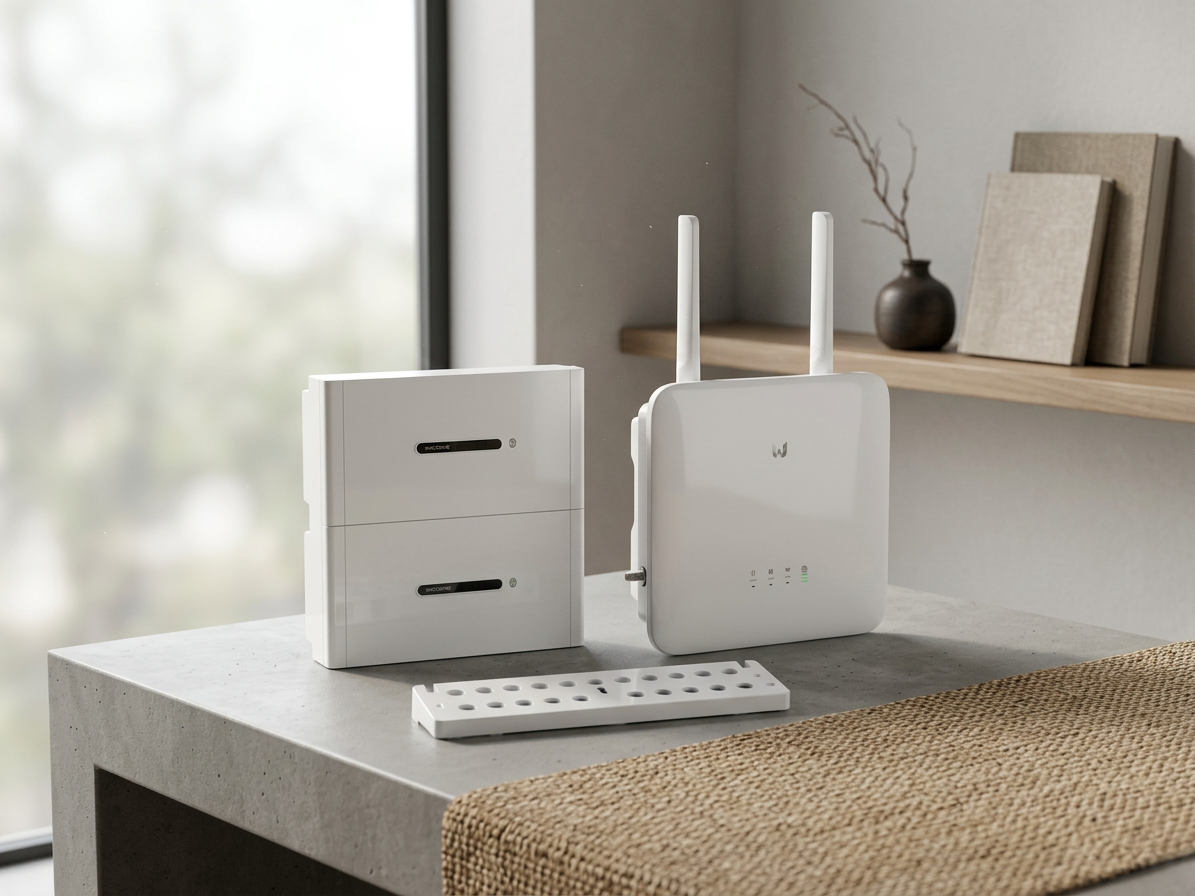

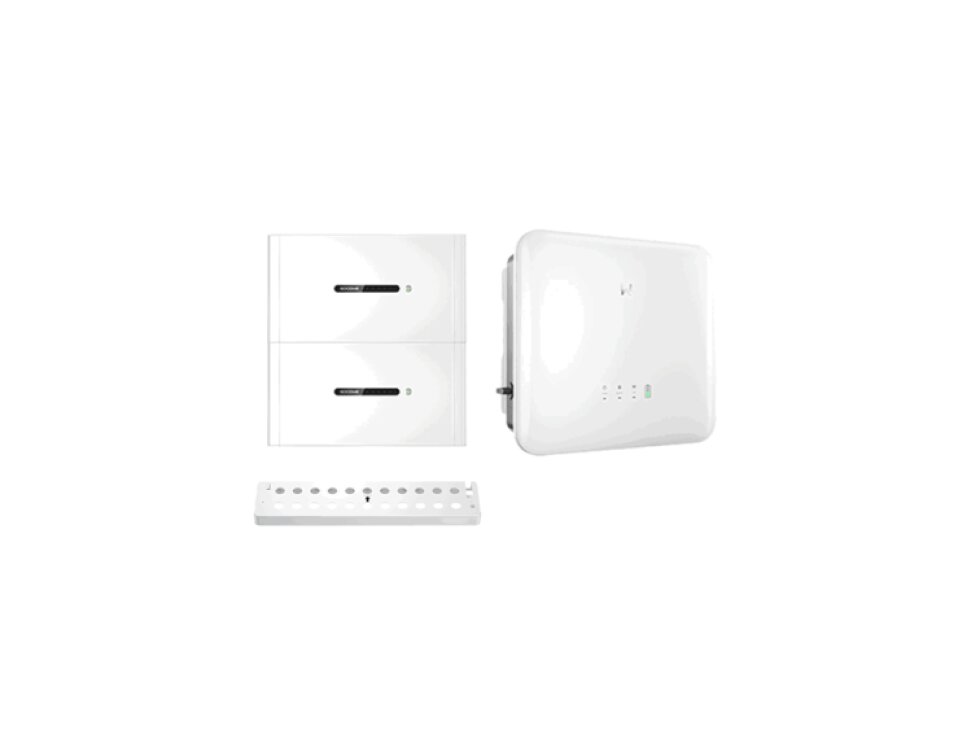

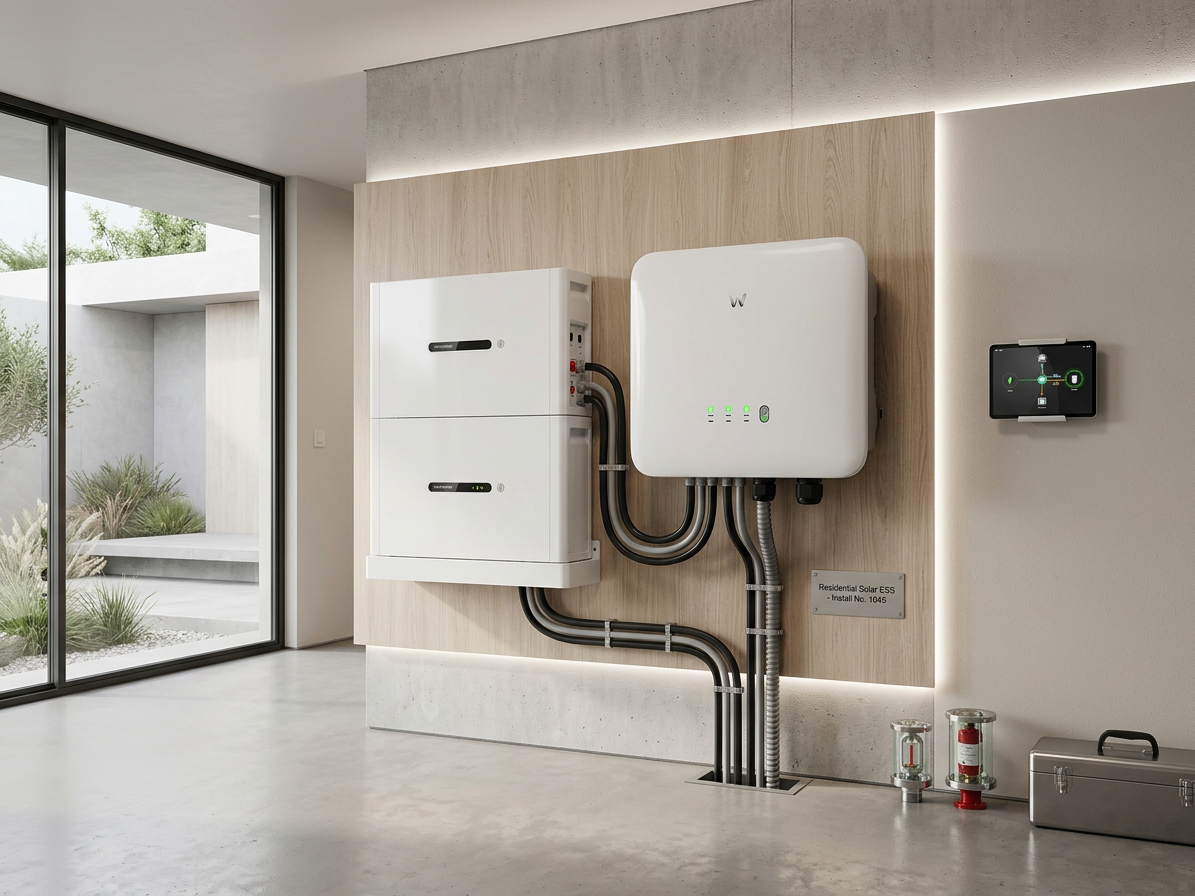

Hybridní set GoodWe GW12K-ET-20 a baterie Lynx D 10 kWh
Sestava třífázového asymetrického hybridního střídače GoodWe GW12K-ET-20 o výkonu 12 kW a bateriového úložiště Lynx D s využitelnou kapacitou 10 kWh. Komplexní řešení pro efektivní ukládání solární energie, optimalizaci vlastní spotřeby a nouzové zálohování domácnosti.
- Jmenovitý střídavý výkon 12 kW se 3 nezávislými MPPT regulátory
- Bezpečné bateriové články LFP s možností rozšíření bez časového omezení
- Velmi tichý provoz do 30 dB a odolné venkovní krytí IP66
Spolehlivá energetická nezávislost pro rodinné domy
Tento set kombinuje moderní třífázový hybridní měnič řady ET se spolehlivým bateriovým úložištěm GoodWe Lynx D. Díky třem MPPT trackerům a podpoře proudového zatížení až 16 A na tracker zvládá střídač efektivně pracovat s moderními vysokovýkonnými panely i na členitých střechách.
V HELION doporučujeme jen prověřené komponenty, které sami aktivně využíváme při realizacích FVE. Naši specialisté vám bezplatně pomohou s výběrem vhodných komponent před nákupem i během realizace, aby celý systém přesně odpovídal energetickému profilu vašeho objektu.
Hlavní výhody
Umožňují zapojení panelů na různých sklonech či orientacích střechy s maximálním využitím solárního zisku a dimenzováním FV pole až do 19,2 kWp.
Chemické složení LiFePO4 zaručuje vysokou provozní bezpečnost. Kapacitu úložiště lze navíc později rozšířit o další jednotky bez časového omezení.
Střídač je vybaven přepěťovými ochranami typu 2 na AC i DC straně, AFCI detekcí oblouku a funkcí omezeného záložního napájení při výpadku distribuční sítě.
Maximální účinnost dosahuje 98,0 % (evropská 97,2 %). Hladina hluku nepřekračuje 30 dB, provoz je proto nerušivý i při umístění v technické místnosti domu.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Celkový výkon FVE (kWp) | Max. 19,20 kWp | střídač |
| Střídač | GoodWe GW12K-ET-20 (12 kW, 3 fáze) | střídač |
| Baterie | GoodWe Lynx D (LX D10.0-10), 10,00 kWh | baterie |
| Další součásti setu | LXD floor mounting base (podlahová základna) | příslušenství |
| Jmenovitý AC výkon | 12,00 kW | střídač |
| Max. zdánlivý AC výkon | 12,00 kVA | střídač |
| Max. výstupní AC proud | 17,40 A | střídač |
| Max. vstupní DC napětí | 1000,00 V | střídač |
| Rozsah napětí MPPT | 120,00 – 850,00 V | střídač |
| Startovací napětí DC | 150 V | střídač |
| Počet nezávislých MPPT | 3 | střídač |
| Max. počet vstupních stringů | 3 | střídač |
| Max. vstupní proud na MPPT | 16,0 A / 16,0 A / 16,0 A | střídač |
| Max. celkový vstupní proud DC | 48,00 A | střídač |
| Max. zkratový proud na MPPT | 24,0 A / 24,0 A / 24,0 A | střídač |
| Max. celkový zkratový proud | 72,00 A | střídač |
| Maximální účinnost | 98,00 % | střídač |
| Evropská účinnost | 97,20 % | střídač |
| Topologie | Bez transformátoru | střídač |
| Přepěťová ochrana DC | Typ 2 | střídač |
| Přepěťová ochrana AC | Typ 2 | střídač |
| Detekce elektrického oblouku (AFCI) | Ano | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Integrovaný AC odpojovač | Ne | střídač |
| Záložní napájení (backup) | Ano (omezený) | střídač |
| Připojení k HDO | Ano | střídač |
| Kontakt pro optimalizaci vlastní spotřeby | 1 | střídač |
| Stupeň krytí | IP66 | střídač |
| Hlučnost | 30 dB | střídač |
| Využitelná kapacita baterie | 10,00 kWh | baterie |
| Technologie článků | LFP (LiFePO4) | baterie |
| Možnost rozšíření kapacity | Ano, bez časového omezení | baterie |
| Celková hmotnost setu | 131,70 kg | set |
Kde se produkt používá
Ideální pro objekty s vyšší vlastní spotřebou elektřiny, klimatizací, tepelným čerpadlem nebo plánovaným nabíjením elektromobilu.
Díky 3 nezávislým MPPT trackerům lze fotovoltaické panely rozdělit do tří samostatných větví bez ztrát způsobených různým osluněním.
V režimu omezeného backupu dokáže systém při výpadku sítě plynule napájet vybrané zálohované okruhy z baterie a solárních panelů.
S čím je kompatibilní
- Fotovoltaické panely Střídač je plně kompatibilní se současnými vysokovýkonnými panely s pracovním proudem až 16 A na MPPT vstup a maximálním napětím do 1000 V.
- Bateriové rozšíření Systém Lynx D umožňuje pozdější navýšení kapacity bez časového omezení, takže úložiště můžete přizpůsobit budoucímu růstu spotřeby.
- Měření a chytré řízení Pro správné fungování přetoků a asymetrického řízení je nutné střídač propojit s kompatibilním třífázovým elektroměrem GoodWe Smart Meter.
Doporučené příslušenství
Nezbytný třífázový elektroměr pro přesné měření spotřeby domácnosti a řízení toků energie střídače.
Kompatibilní třífázový wallbox umožňující přímou integraci do systému GoodWe a nabíjení vozu z přebytků.
Časté dotazy
Shrnutí
Set třífázového střídače GoodWe GW12K-ET-20 a bateriového úložiště Lynx D 10 kWh představuje robustní a flexibilní základ pro domácí fotovoltaiku s vysokou účinností, 3 nezávislými MPPT vstupy a možností budoucího rozšíření kapacity.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| EAN: | 72 |
| AC jmenovitý výkon (kW): | 12.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| DC přepěťová ochrana: | typ 2 |
| Hlučnost (dB): | 30 |
| Displej: | bez displeje |
| Omezený backup: | ano |
| Evropská účinnost (%): | 97.20 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 3 |
| Komerční systém: | ne |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano, bez časového omezení |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Max. AC výkon (kVA): | 12.00 |
| Max. výstupní proud (A): | 17.40 |
| Max. výkon DC generátoru (kWp): | 19.20 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 48.00 |
| Max. vstupní proud na MPPT (A): | 16.0/16.0/16.0 |
| Max. celkový zkratový proud (A): | 72.00 |
| Max. zkratový proud na MPPT (A): | 24.0/24.0/24.0 |
| Max. vstupní napětí MPPT (V): | 850.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Využitelná kapacita (kWh): | 10.00 |
| Startovací vstupní napětí (V): | 150 |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 104.000 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | GoodWe |
| Název produktu výrobce: | LX D10.0-10*LXD floor mounting base*GW12K-ET-20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 146.300 |
| Hmotnost (kg): | 131.700 |
| Položka byla vyprodána… | |
-
