Set střídače GoodWe GW12K-ET-20 s baterií Pylontech Force-H3 14,7 kWh
Kód: 1761977Související produkty
Detailní popis produktu

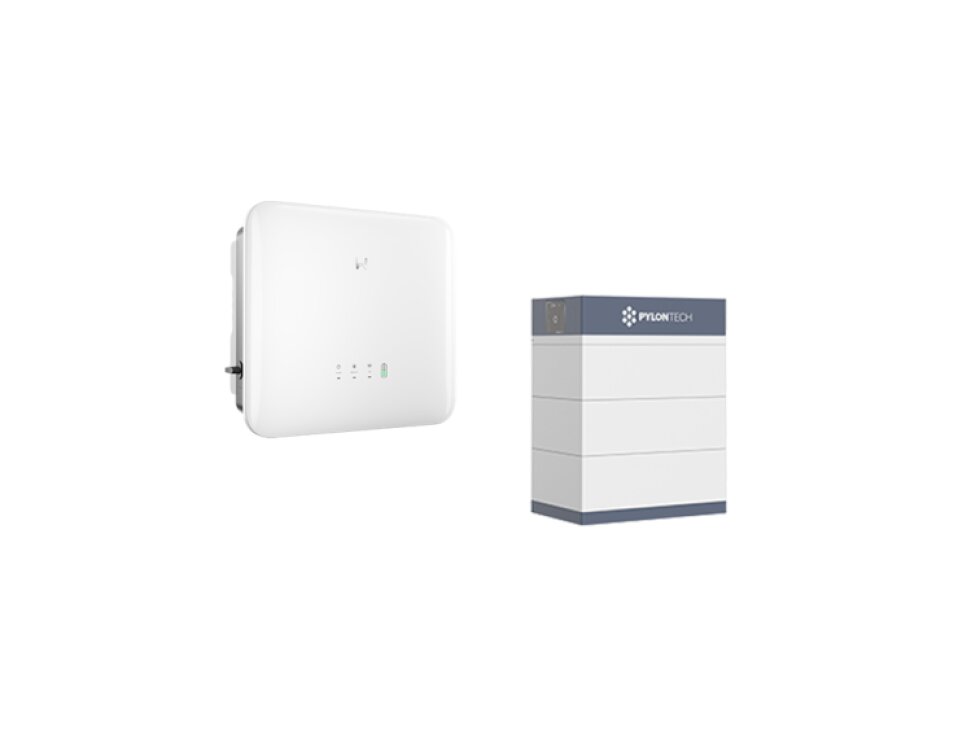

Set hybridního střídače GoodWe 12 kW a baterie Pylontech Force-H3 14,7 kWh
Kompletní sestava třífázového střídače GoodWe GW12K-ET-20 a vysokonapěťového bateriového úložiště Pylontech Force-H3 přináší spolehlivé řešení pro akumulaci energie v rodinných domech. Nabízí 3 nezávislé MPPT vstupy, vysokou účinnost a bezpečné LFP články.
- Jmenovitý AC výkon 12 kW s možností přetížení DC pole až na 19,2 kWp
- Bezpečné bateriové články LFP s celkovou využitelnou kapacitou 14,73 kWh
- 3 nezávislé MPPT trackery pro členité střechy s různou orientací
Ověřené spojení střídače GoodWe a baterie Pylontech
Tento fotovoltaický set kombinuje hybridní střídač GoodWe řady ET (druhá generace) s modulárním bateriovým systémem Pylontech Force-H3. Jedná se o prověřené komponenty, které sami aktivně využíváme při realizacích FVE, takže garantujeme jejich bezproblémovou vzájemnou komunikaci a stabilní provoz. Naši specialisté vám navíc poskytnou technické poradenství zdarma a pomohou s konfigurací systému před nákupem i během instalace.
Hlavní výhody
Tři samostatné vstupy umožňují zapojit stringy z různých střešních rovin bez vzájemného ovlivňování a ztrát výkonu.
Baterie Pylontech Force-H3 využívá chemické složení LiFePO4, které zaručuje vysokou tepelnou stabilitu, bezpečnost a dlouhou životnost.
Střídač disponuje přepěťovými ochranami typu 2 na straně AC i DC, DC odpojovačem a odpojovačem při detekci oblouku (AFCI).
Hladina akustického tlaku dosahuje pouhých 30 dB. Stav systému a konfigurace se spravují vzdáleně bez rušivých prvků.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Střídač (model, výkon, počet fází) | GoodWe GW12K-ET-20, 12 kW, třífázový | střídač |
| Baterie (model, celková využitelná kapacita kWh) | Pylontech Force-H3, 14,73 kWh | baterie |
| AC jmenovitý výkon | 12,00 kW | střídač |
| Max. AC zdánlivý výkon | 12,00 kVA | střídač |
| Max. výstupní proud | 17,40 A | střídač |
| Max. výkon DC generátoru | 19,20 kWp | střídač |
| Počet nezávislých MPPT | 3 | střídač |
| Max. počet vstupních stringů | 3 | střídač |
| Max. vstupní napětí DC | 1000,00 V | střídač |
| Startovací vstupní napětí | 150 V | střídač |
| Min. vstupní napětí MPPT | 120,00 V | střídač |
| Max. vstupní napětí MPPT | 850,00 V | střídač |
| Max. vstupní proud na MPPT | 16,0 / 16,0 / 16,0 A | střídač |
| Max. celkový vstupní proud DC | 48,00 A | střídač |
| Max. zkratový proud na MPPT | 24,0 / 24,0 / 24,0 A | střídač |
| Max. celkový zkratový proud | 72,00 A | střídač |
| Max. účinnost | 98,00 % | střídač |
| Evropská účinnost | 97,20 % | střídač |
| Topologie | Bez trafa | střídač |
| AC přepěťová ochrana | Typ 2 | střídač |
| DC přepěťová ochrana | Typ 2 | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Odpojovač při detekci oblouku (AFCI) | Ano | střídač |
| Typ DC konektoru | SUNCLIX | střídač |
| Hlučnost | 30 dB | střídač |
| Připojení k HDO | Ano | střídač |
| Kontakt pro optimalizaci spotřeby | 1 | střídač |
| Omezený backup | Ano | střídač |
| Využitelná kapacita baterie | 14,73 kWh | baterie |
| Chemické složení článků | LFP (LiFePO4) | baterie |
| Celkový jmenovitý nabíjecí výkon | 12,28 kW | baterie |
| Max. vybíjecí výkon | 12,28 kW | baterie |
| Celková hmotnost setu | 156,00 kg | set |
Kde se produkt používá

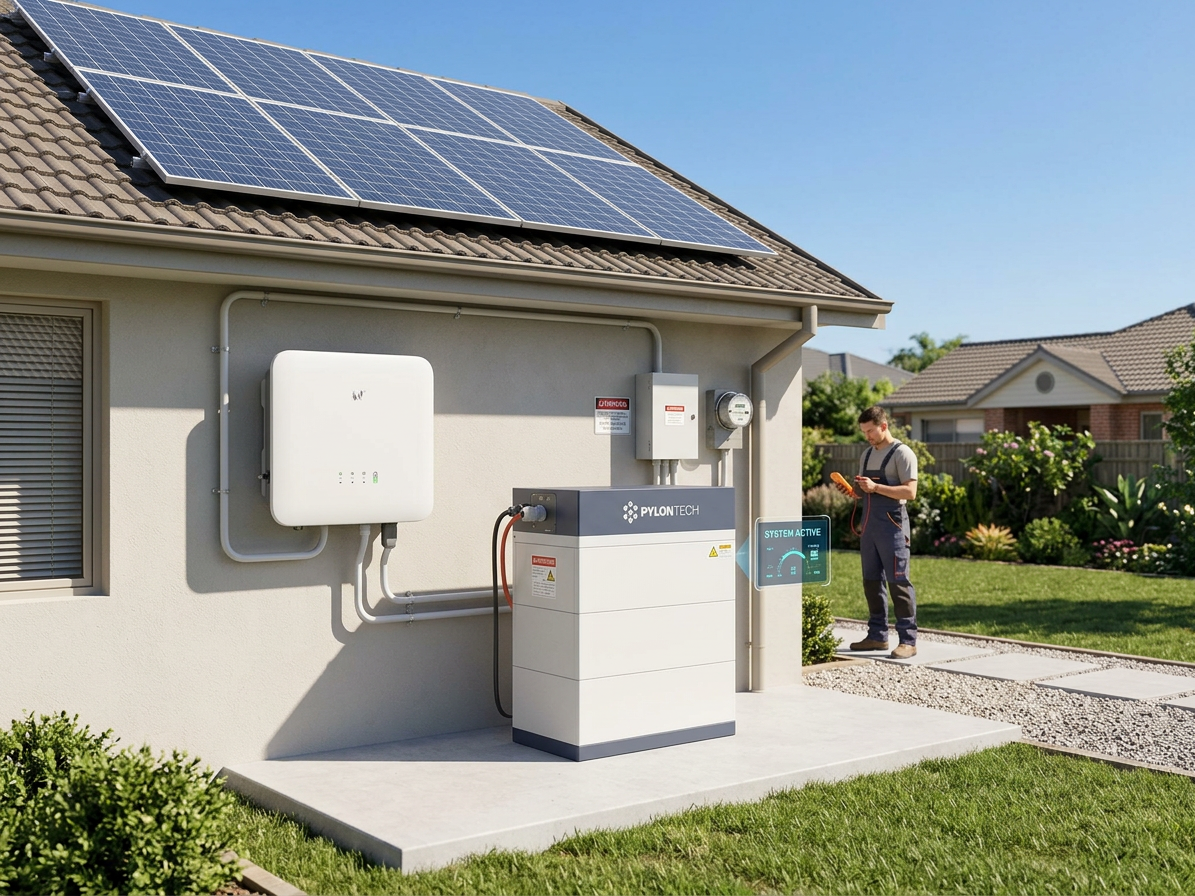

Sestava je koncipována pro rodinné domy s vyšší spotřebou elektřiny a požadavkem na vysokou míru soběstačnosti.
Díky 3 MPPT trackerům lze fotovoltaické panely rozdělit na více světových stran a maximalizovat výrobu během celého dne.
S čím je kompatibilní
- Rozšíření kapacity baterie Kapacita bateriového úložiště je dodatečně rozšířitelná přidáním dalších baterií Pylontech Force-H3 (s časovým omezením dle doporučení výrobce).
- Měření a chytré řízení Pro správné fungování hybridního režimu a řízení přetoků je střídač kompatibilní s třífázovými elektroměry GoodWe (např. GM330 / GMK330).
Doporučené příslušenství
Nezbytný prvek pro přesné měření toku energie v odběrném místě a řízení hybridního střídače.
Kompatibilní třífázový smart meter s měřicími transformátory pro monitoring spotřeby a přetoků.
Originální wallbox přímo integrovaný do ekosystému GoodWe pro efektivní nabíjení elektromobilu z fotovoltaických přebytků.
Časté dotazy
Shrnutí
Set třífázového střídače GoodWe GW12K-ET-20 a baterie Pylontech Force-H3 s využitelnou kapacitou 14,73 kWh představuje vyvážené a robustní řešení pro rodinné domy. Díky 3 MPPT vstupům, integrovaným ochranám a tichému chodu zajistí efektivní a bezpečné využití solární energie.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| EAN: | 72 |
| AC jmenovitý výkon (kW): | 12.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| Typ DC konektoru: | SUNCLIX |
| DC přepěťová ochrana: | typ 2 |
| Hlučnost (dB): | 30 |
| Displej: | bez displeje |
| Omezený backup: | ano |
| Plnohodnotný backup: | ne |
| Evropská účinnost (%): | 97.20 |
| Max. počet vstupních stringů: | 3 |
| Komerční systém: | ne |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano s časovým omezením |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Max. AC výkon (kVA): | 12.00 |
| Max. výstupní proud (A): | 17.40 |
| Max. výkon DC generátoru (kWp): | 19.20 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 48.00 |
| Max. vstupní proud na MPPT (A): | 16.0/16.0/16.0 |
| Max. vybíjecí výkon (kW): | 12.28 |
| Max. celkový zkratový proud (A): | 72.00 |
| Max. zkratový proud na MPPT (A): | 24.0/24.0/24.0 |
| Max. vstupní napětí MPPT (V): | 850.00 |
| Celkový jmenovitý nabíjecí výkon (kW): | 12.28 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Využitelná kapacita (kWh): | 14.73 |
| Startovací vstupní napětí (V): | 150 |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 117.000 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | Pylontech + Goodwe |
| Název produktu výrobce: | FH10050*FC1000*GW12K-ET-20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 188.000 |
| Hmotnost (kg): | 156.000 |
| Položka byla vyprodána… | |
-
