Hybridní střídač GoodWe GW3.6K-EHA-G20 3,6 kW
Kód: 1763610Související produkty
Detailní popis produktu
GoodWe GW3.6K-EHA-G20 – modulární jednofázový hybridní střídač
GoodWe GW3.6K-EHA-G20 představuje jádro moderního rezidenčního all-in-one systému řady ESA. Spojuje 3,6kW jednofázový hybridní střídač, řízení vysokonapěťového bateriového úložiště a bleskurychlé záložní napájení v jediném kompaktním celku připraveném pro vnitřní i venkovní montáž.
- Jmenovitý výkon 3,6 kW AC a přetížitelnost fotovoltaického vstupu až na 7,2 kWp
- 2 nezávislé MPPT trackery se širokým napěťovým rozsahem 40 až 560 V
- Záložní napájení na úrovni UPS s dobou přepnutí pod 4 ms a špičkovým výkonem 7,2 kVA
- Tiché pasivní chlazení s hlučností do 30 dB a robustní krytí IP66
Kompaktní řešení pro nezávislou domácnost

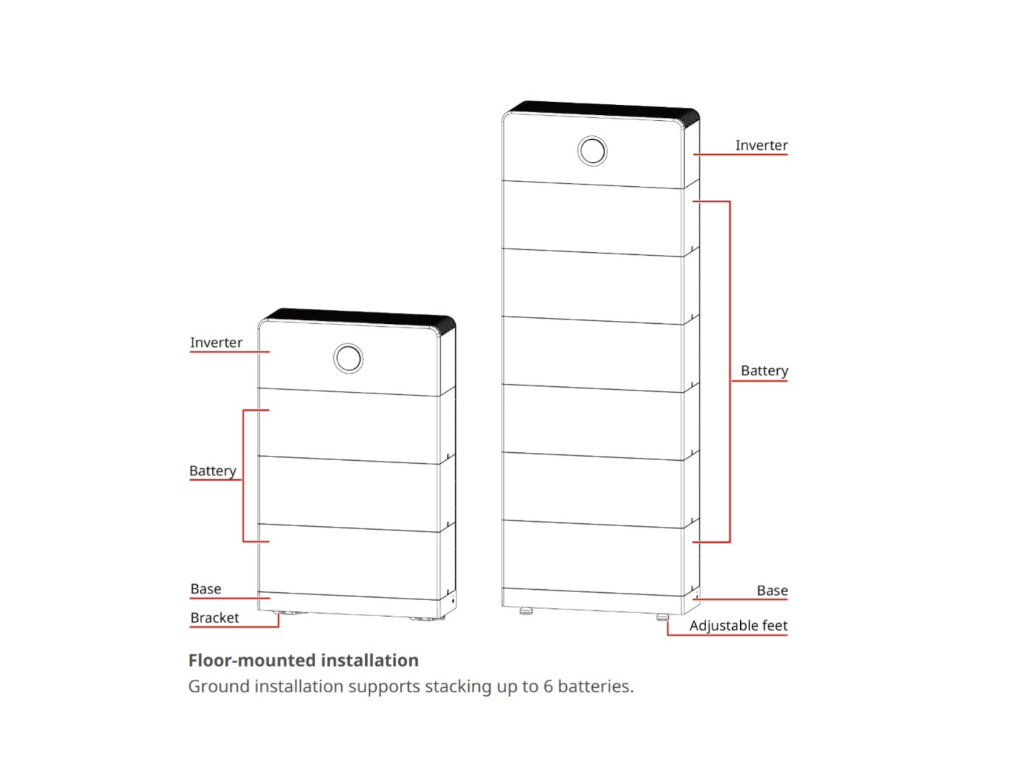

Střídač GoodWe řady EHA-G20 je navržen přímo pro stavebnicový bateriový systém ESA. Díky předpřipravené kabeláži a modulární konstrukci se zásadně zjednodušuje montáž i následný servis. Umožňuje plné využití energie z panelů pro přímou spotřebu, ukládání do kompatibilních vysokonapěťových baterií BAT-D a plynulý přechod do ostrovního režimu při výpadku distribuční sítě.
Hlavní výhody
Při výpadku sítě střídač přepne na nouzový režim během méně než 4 milisekund. Citlivá elektronika, servery i domácí spotřebiče tak fungují bez přerušení.
Pracuje v napěťovém okně 350 až 550 V. Nabízí vysokou účinnost přeměny energie s nabíjecím výkonem až 5,4 kW a vybíjecím výkonem 3,96 kW.
Dva trackery s pracovním rozsahem od 40 V a proudem až 20 A na MPPT umožňují připojení moderních výkonných panelů na střechách se dvěma různými sklony.
Zařízení disponuje DC i AC svodiči přepětí typu II, detekcí elektrického oblouku (AFCI), monitorováním reziduálního proudu i DC odpínačem.
Přirozené konvekční chlazení zajišťuje bezhlučný chod do 30 dB. Zařízení můžete umístit v technické místnosti i na venkovní fasádu díky krytí IP66.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 1 | |
| Jmenovitý výstupní výkon (W) | 3600 | |
| Max. AC výstupní výkon (W) | 3600 | |
| Max. AC výstupní proud (A) | 16.4 | při 220 V (15.7 A při 230 V) |
| Max. DC vstupní výkon (W) | 7200 | |
| Max. DC vstupní napětí (V) | 600 | |
| Rozsah MPP napětí (V) | 40-560 | |
| Počet MPP trackerů | 2 | |
| Počet stringů na MPPT | 1 | celkem 2 vstupy |
| Max. DC vstupní proud na MPPT (A) | 20 | |
| Max. účinnost (%) | 97.6 | |
| Evropská účinnost (%) | 96.5 | |
| Typ baterie | LiFePO4 (LFP) | |
| Napěťový rozsah baterie (V) | 350-550 | |
| Max. nabíjecí / vybíjecí výkon (W) | 5400 / 3960 | |
| Záložní výstup EPS / backup | ano | přepnutí <4 ms, špička 7,2 kVA (10 s) |
| Komunikační rozhraní | RS485, Wi-Fi, LAN, Bluetooth, CAN | |
| Monitoring | LED, WLAN, aplikace | |
| Ochrany | AFCI, přepěťová ochrana DC typ 2, přepěťová ochrana AC typ 2, ochrana proti ostrovnímu režimu | |
| Třída krytí | IP66 | |
| Chlazení | přirozené proudění (pasivní) | |
| Hlučnost (dB) | 30 | |
| Provozní teplota (°C) | -35 až +60 | snížení výkonu nad +40 °C |
| Šířka (mm) | 800 | |
| Hloubka (mm) | 270 | |
| Výška (mm) | 300 | |
| Váha (kg) | 24 |
Kde se produkt používá
Ideální pro jednofázové domovní instalace vyžadující maximální vlastní spotřebu solární energie a energetickou nezávislost.
Díky přepnutí na zálohu do 4 ms je vhodný pro nepřetržité napájení výpočetní techniky, oběhových čerpadel a zabezpečovacích systémů.
Vysoká odolnost IP66 a široký rozsah provozních teplot od -35 do +60 °C dovolují montáž přímo na fasádu, do garáže i do technické místnosti.
S čím je kompatibilní
- Kompatibilita s bateriemi Střídač je navržen pro použití s vysokonapěťovými bateriovými moduly GoodWe řady BAT-D (např. GW5.1-BAT-D-G20 nebo GW8.3-BAT-D-G20).
- Měření a řízení sítě Kompatibilní s jednofázovými chytrými elektroměry GoodWe pro přesný monitoring toků energie a řízení nulového přetoku do distribuční sítě.
Doporučené příslušenství
Základní 5,12kWh bateriový modul určený přímo pro stavebnicový systém střídačů ESA/EHA.

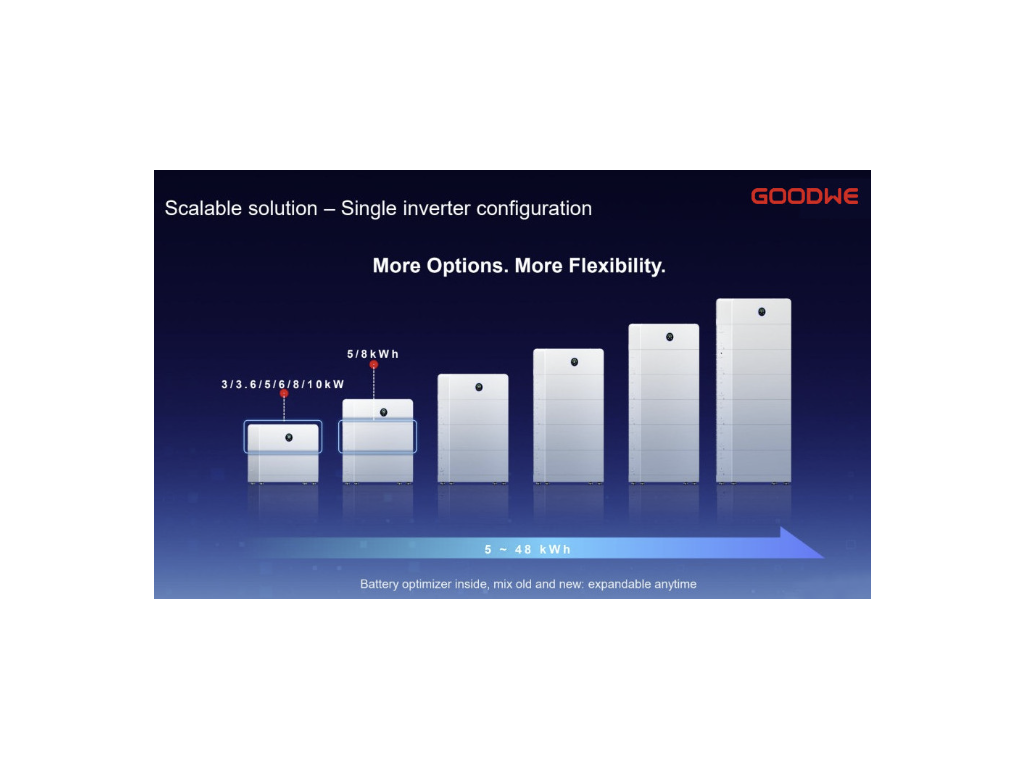

Vysokokapacitní 8,32kWh bateriový modul pro rozšíření kapacity úložiště systému ESA.
Jednofázový inteligentní měřič pro přesné měření spotřeby domácnosti a řízení přetoků.
Jednofázový wallbox plně integrovatelný do systému chytrého hospodaření s energií GoodWe.
Časté dotazy
Shrnutí
GoodWe GW3.6K-EHA-G20 je výkonný a tichý jednofázový hybridní střídač pro all-in-one systémy ESA. Se 2 MPPT vstupy, krytím IP66 a zálohou UPS do 4 ms nabízí spolehlivé řešení pro úsporu energie i naprostou soběstačnost moderní domácnosti.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| AC jmenovitý výkon (kW): | 3.60 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 1 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 96.50 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 2 |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 350-550 |
| Nabíjecí proud (A): | 14.30 |
| Max. AC výkon (kVA): | 3.60 |
| Max. výstupní proud (A): | 32.80 |
| Max. výkon DC generátoru (kWp): | 7.20 |
| Max. vstupní napětí DC (V): | 600.00 |
| Max. celkový vstupní proud DC (A): | 40.00 |
| Max. vstupní proud na MPPT (A): | 20/20 |
| Max. celkový zkratový proud (A): | 52.00 |
| Max. zkratový proud na MPPT (A): | 26/26 |
| Max. vstupní napětí MPPT (V): | 560.00 |
| Max. účinnost (%): | 97.60 |
| Min. vstupní napětí (V): | 400 |
| Min. vstupní napětí MPPT (V): | 40.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Ochrana sítě: | ano |
| Rychlé odpojení: | ano |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Chytrá domácnost: | ano |
| Startovací vstupní napětí (V): | 50 |
| Pojistky stringů: | není součástí balení |
| Topologie: | bez trafa |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW3.6K-EHA-G20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 46.20 |
| Šířka vč. obalu (cm): | 108.60 |
| Výška vč. obalu (cm): | 47.10 |
| Váha vč. obalu (kg): | 34.740 |
| Počet kusů na paletě: | 4 |
| Váha palety (kg): | 161.80 |
| Rozměry palety DxŠxV (mm): | 1120x957x1065 |
| Obalový materiál: | karton |
| Délka (mm): | 270.00 |
| Šířka (mm): | 800.00 |
| Výška (mm): | 300.00 |
| Hmotnost (kg): | 24.000 |
| Poskytovatel záruky: | GoodWe |
| Položka byla vyprodána… | |
