Set střídače GoodWe GW10K-ETA-G20 s baterií Lynx Home F GW8.3-BAT-D-G20
Kód: 1763769Související produkty
Detailní popis produktu

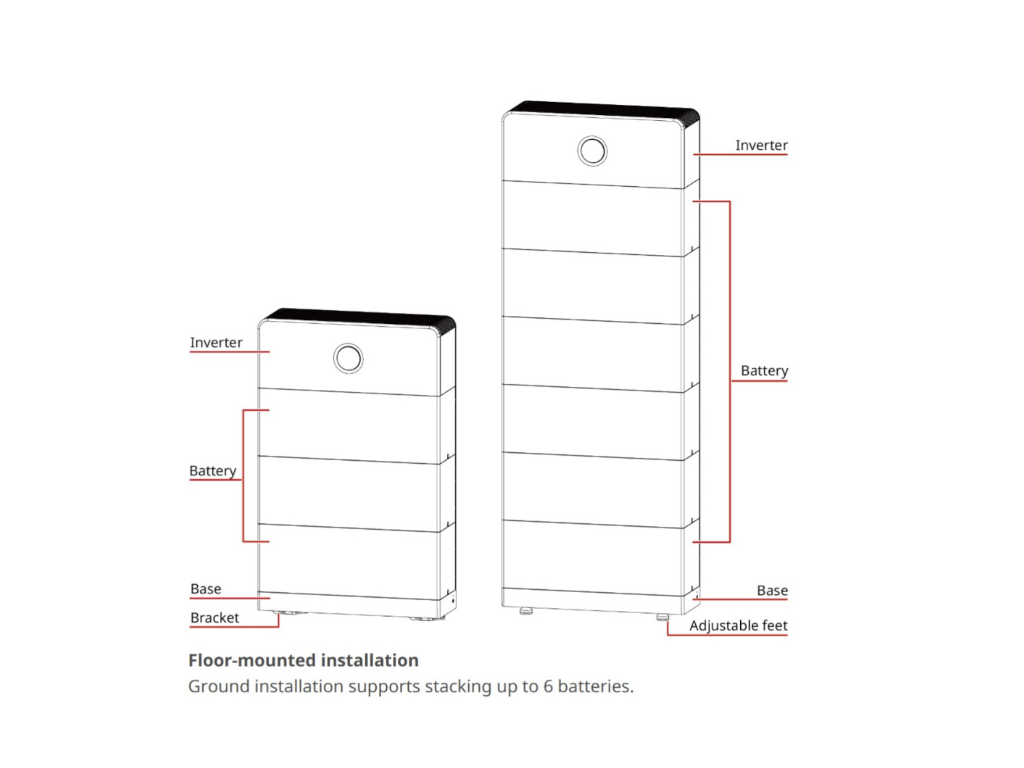

All-in-one systém GoodWe GW8.3-BAT-D-G20 + GW10K-ETA-G20
Kompaktní třífázový all-in-one systém spojuje hybridní střídač o výkonu 10 kW a bezpečné LFP bateriové úložiště s využitelnou kapacitou 16 kWh. Díky 4 nezávislým MPPT vstupům a podpoře plnohodnotného záložního napájení představuje ucelené řešení pro náročnější rezidenční instalace.
- Využitelná kapacita 16 kWh na bázi bezpečných článků LFP
- 4 samostatné MPPT trackery pro členité střechy s přetížením až na 20 kWp
- Plnohodnotný i omezený backup pro spolehlivé napájení při výpadku distribuční sítě
Ucelené all-in-one řešení pro moderní fotovoltaiku
GoodWe GW8.3-BAT-D-G20 v kombinaci s hybridním střídačem GW10K-ETA-G20 představuje moderní all-in-one systém, který odstraňuje nutnost složitého propojování oddělených komponent. V jednom sloupci získáte třífázový měnič o výkonu 10 kW, baterii s celkovou využitelnou kapacitou 16 kWh i integrovanou BMS. V HELION doporučujeme jen prověřené komponenty, které sami aktivně využíváme při realizacích FVE. Tento systém vyniká vysokou účinností až 98,1 %, bezhlučným chodem a špičkovým stupněm krytí IP66, který umožňuje instalaci jak v technických místnostech, tak ve venkovním prostředí. Pokud si nejste jisti návrhem, naši specialisté vám bezplatně pomohou s technickým poradenstvím před nákupem i během realizace.
Hlavní výhody

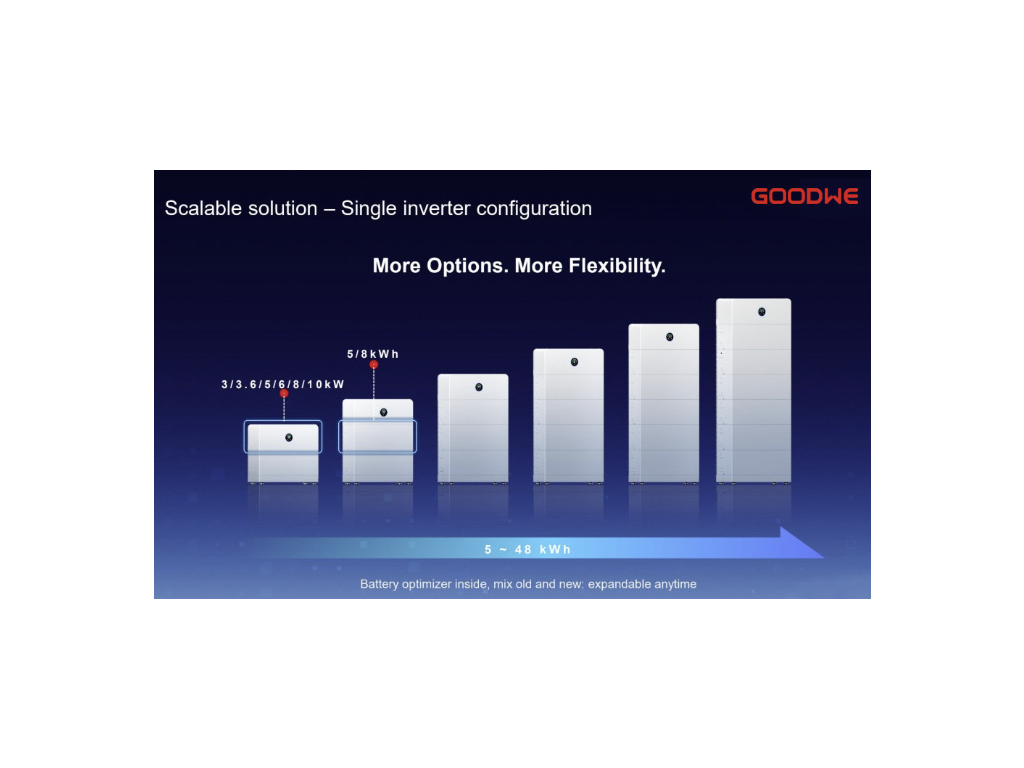

Systém využívá lithium-železo-fosfátové (LFP) články s vysokou termální stabilitou a dlouhou životností. Kapacitu lze navíc kdykoliv v budoucnu dále rozšířit bez časového omezení.
Umožňuje připojení fotovoltaického pole až do 20 kWp. Čtyři samostatné trackery poskytují volnost při návrhu panelů na více různých orientacích či sklonech střechy.
Zařízení nabízí plnohodnotný backup i provoz v ostrovním (off-grid) režimu. V případě výpadku distribuční sítě plynule zálohuje důležité spotřebiče v domě.
Integrovaný DC odpojovač, odpojovač při detekci oblouku (AFCI), přepěťové ochrany typu 2 na straně AC i DC a krytí IP66 zajišťují spolehlivý chod.
Technické vlastnosti

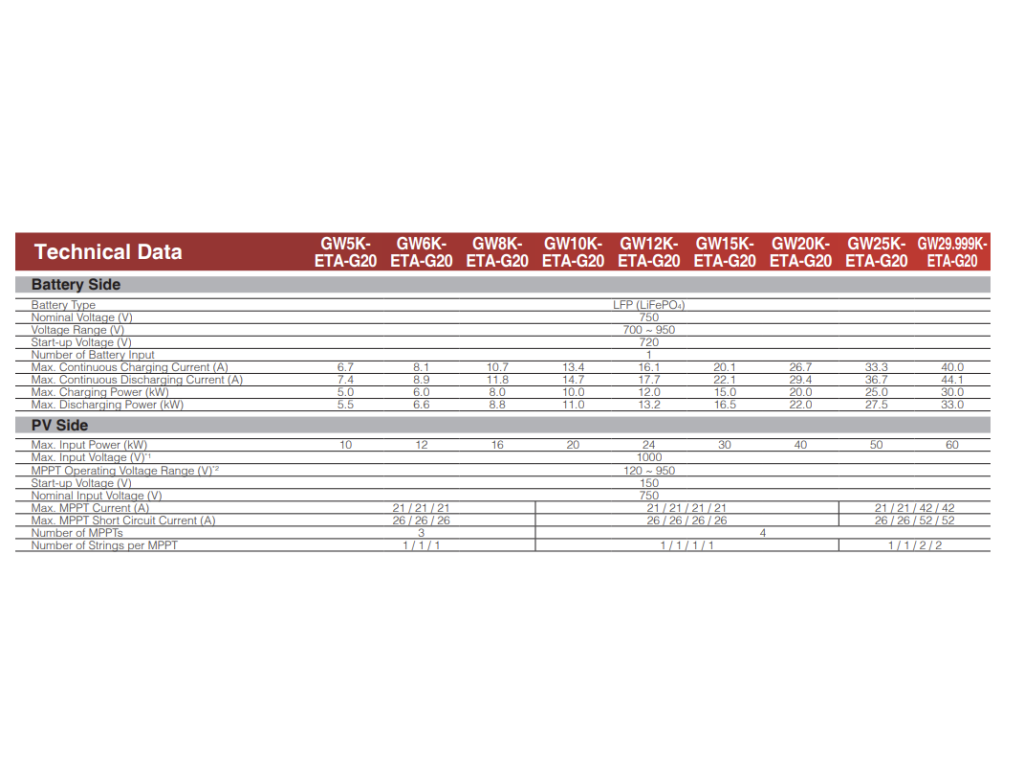

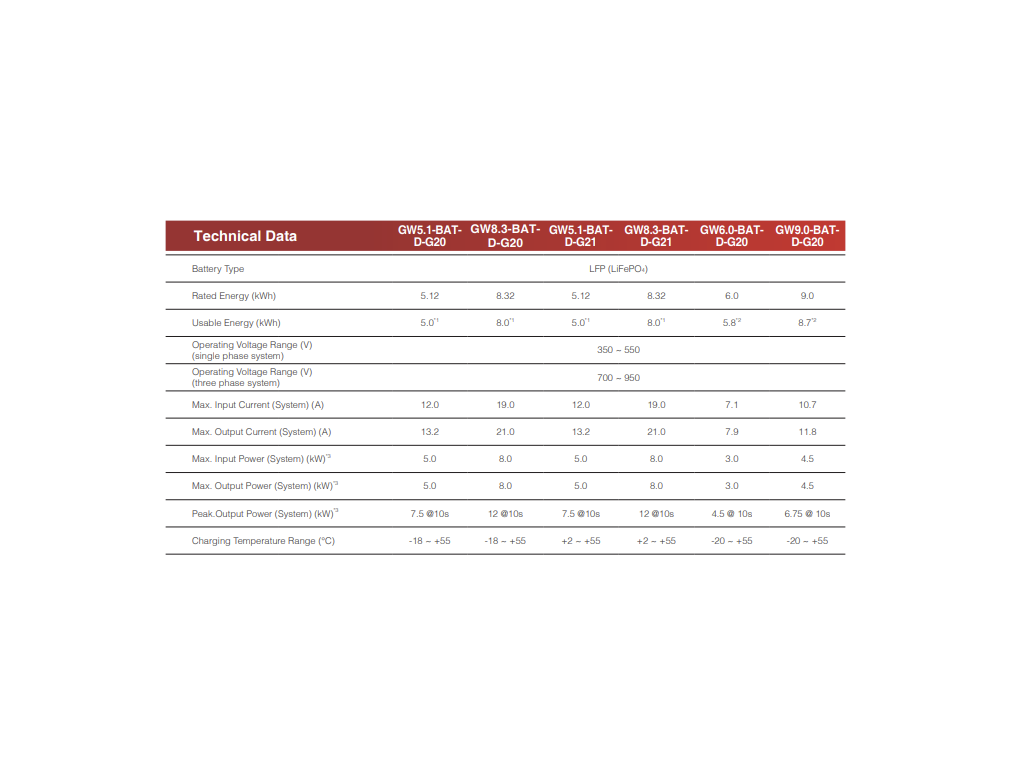

Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Střídač (model, výkon) | GoodWe GW10K-ETA-G20, 10,00 kW | střídač |
| Baterie (model, celková využitelná kapacita) | GoodWe GW8.3-BAT-D-G20, 16,00 kWh | baterie |
| AC jmenovitý výkon | 10,00 kW | střídač |
| Max. AC zdánlivý výkon | 10,00 kVA | střídač |
| Max. výstupní proud | 14,50 A | střídač |
| Max. výkon DC generátoru | 20,00 kWp | střídač |
| Max. vstupní napětí DC | 1000,00 V | střídač |
| Startovací vstupní napětí | 150 V | střídač |
| Min. vstupní napětí MPPT | 120,00 V | střídač |
| Max. vstupní napětí MPPT | 950,00 V | střídač |
| Počet nezávislých MPPT | 4 | střídač |
| Max. počet vstupních stringů | 4 | střídač |
| Max. vstupní proud na MPPT | 21 / 21 / 21 / 21 A | střídač |
| Max. celkový vstupní proud DC | 84,00 A | střídač |
| Max. zkratový proud na MPPT | 26 / 26 / 26 / 26 A | střídač |
| Max. celkový zkratový proud | 104,00 A | střídač |
| Maximální účinnost | 98,10 % | střídač |
| Evropská účinnost | 97,20 % | střídač |
| Topologie | Beztransformátorová | střídač |
| Chemické složení článků | LFP (LiFePO4) | baterie |
| Využitelná kapacita | 16,00 kWh | baterie |
| Celkový jmenovitý nabíjecí výkon | 10,00 kW | baterie |
| Max. vybíjecí výkon | 11,00 kW | baterie |
| Možnost rozšíření kapacity | Ano, bez časového omezení | baterie |
| Záložní režim (backup) | Plnohodnotný i omezený backup | střídač |
| Off-grid provoz | Ano | střídač |
| AC přepěťová ochrana | Typ 2 | střídač |
| DC přepěťová ochrana | Typ 2 | střídač |
| Integrovaný DC odpojovač | Ano | střídač |
| Integrovaný AC odpojovač | Ne | střídač |
| Odpojovač při detekci oblouku (AFCI) | Ano | střídač |
| Ochrana sítě | Ano | střídač |
| Rychlé odpojení | Ano | střídač |
| Displej | Bez displeje | střídač |
| Stupeň krytí | IP66 | systém |
| Min. provozní teplota okolí | -20 °C | systém |
| Rozměry (š × h × v) | 800 × 270 × 1072 mm | systém |
| Hmotnost | 192,00 kg | systém |
Kde se produkt používá
Ideální volba pro rodinné domy s vyšší spotřebou elektřiny, tepelným čerpadlem nebo plánovaným nabíjením elektromobilu.
Díky 4 MPPT regulátorům lze efektivně rozdělit panely na východní, západní i jižní sklony bez vzájemných ztrát.
Plnohodnotný záložní výstup zajistí nepřerušené napájení vyhrazených okruhů nebo celé domácnosti v případě výpadku sítě.
S čím je kompatibilní
- Fotovoltaické panely Vhodné pro běžné i vysoce výkonné křemíkové panely. Vstupní proud 21 A na tracker bez problémů zvládá moderní panely s většími články.
- Rozšíření akumulace Architektura umožňuje dodatečné rozšíření kapacity úložiště bez časového omezení přidáním kompatibilní baterie GoodWe.
- Měření a řízení přetoků Systém spolupracuje s chytrými elektroměry GoodWe pro přesný monitoring toků energie a dynamické řízení přetoků do sítě.
Doporučené příslušenství
Nezbytný prvek pro přesné třífázové měření spotřeby a správné řízení toků energie střídače v reálném čase.
Kompatibilní baterie určená pro snadné navýšení kapacity úložiště v případě zvýšení energetických nároků.
Třífázový wallbox plně integrovaný do systému GoodWe pro efektivní nabíjení elektromobilu z fotovoltaických přebytků.
Časté dotazy
Shrnutí
All-in-one sestava GoodWe GW8.3-BAT-D-G20 + GW10K-ETA-G20 nabízí moderní třífázové řešení o výkonu 10 kW a využitelné kapacitě 16 kWh. Díky 4 MPPT trackerům, krytí IP66, plnohodnotné záloze a možnosti budoucího rozšíření představuje spolehlivý základ vaší energetické soběstačnosti.
Doplňkové parametry
| Kategorie: | Sety |
|---|---|
| EAN: | 26/26/26/26 |
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 4 |
| Odpojovač při detekci oblouku: | ano |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.20 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Komerční systém: | ne |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kapacita rozšířitelná později: | ano, bez časového omezení |
| Max. AC výkon (kVA): | 10.00 |
| Max. výstupní proud (A): | 14.50 |
| Max. výkon DC generátoru (kWp): | 20.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 84.00 |
| Max. vstupní proud na MPPT (A): | 21/21/21/21 |
| Max. vybíjecí výkon (kW): | 11.00 |
| Max. celkový zkratový proud (A): | 104.00 |
| Max. zkratový proud na MPPT (A): | 26/26/26/26 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Celkový jmenovitý nabíjecí výkon (kW): | 10.00 |
| Max. účinnost (%): | 98.10 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Min. provozní teplota okolí (°C): | -20 |
| Ochrana sítě: | ano |
| Použitelné i jako Offgrid: | ano |
| Využitelná kapacita (kWh): | 16.00 |
| Rychlé odpojení: | ano |
| Startovací vstupní napětí (V): | 150 |
| Pojistky stringů: | není součástí balení |
| Topologie: | bez trafa |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 102.960 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW8.3-BAT-D-G20*GW10K-ETA-G20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 210.200 |
| Délka (mm): | 270.00 |
| Šířka (mm): | 800.00 |
| Výška (mm): | 1072.00 |
| Hmotnost (kg): | 192.000 |
