Hybridní střídač GoodWe GW20K-ETA-G20 20 kW
Kód: 1763599Související produkty
Detailní popis produktu
GoodWe GW20K-ETA-G20: Třífázový hybridní střídač 20 kW
GoodWe GW20K-ETA-G20 představuje výkonný třífázový hybridní střídač nové generace řady ESA. Je navržen jako kompaktní napájecí modul pro moderní rezidenční i komerční fotovoltaické instalace, které vyžadují vysoký výkon, flexibilitu při návrhu stringů a bleskovou zálohu při výpadku distribuční sítě.
- Jmenovitý střídavý výkon 20 kW a podpora až 40 kWp na straně fotovoltaiky
- 4 nezávislé MPPT trackery pro složitě členité střechy
- Přepnutí do plnohodnotného záložního režimu (backup) do 4 ms

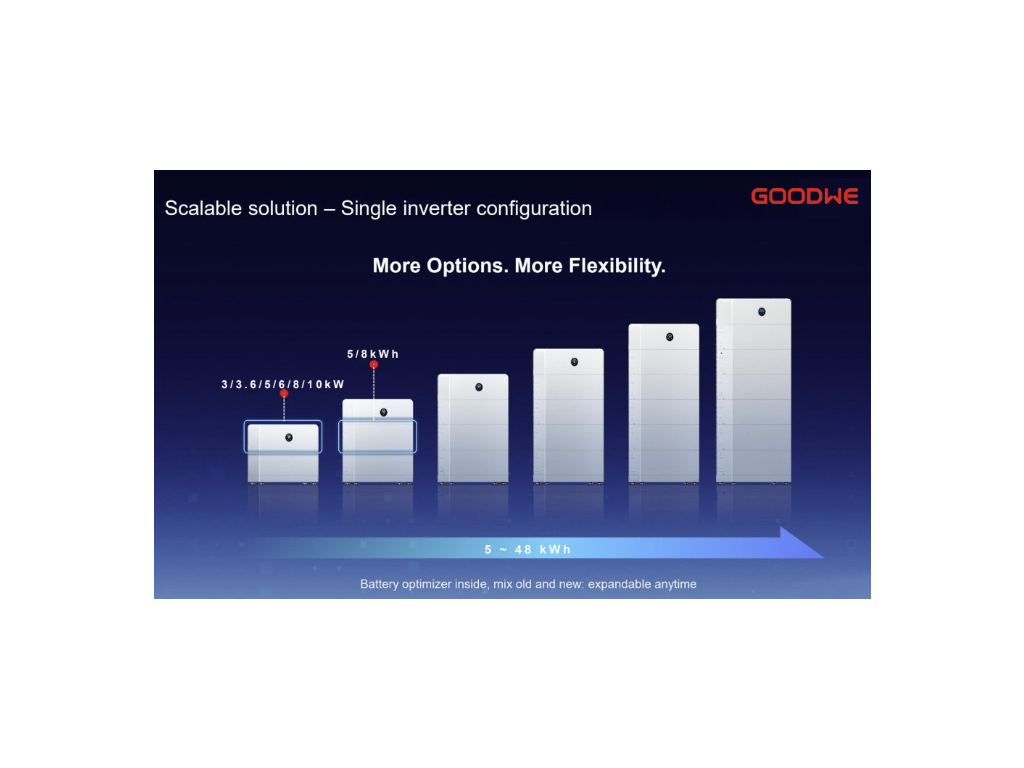

Robustní energetické jádro pro all-in-one systém

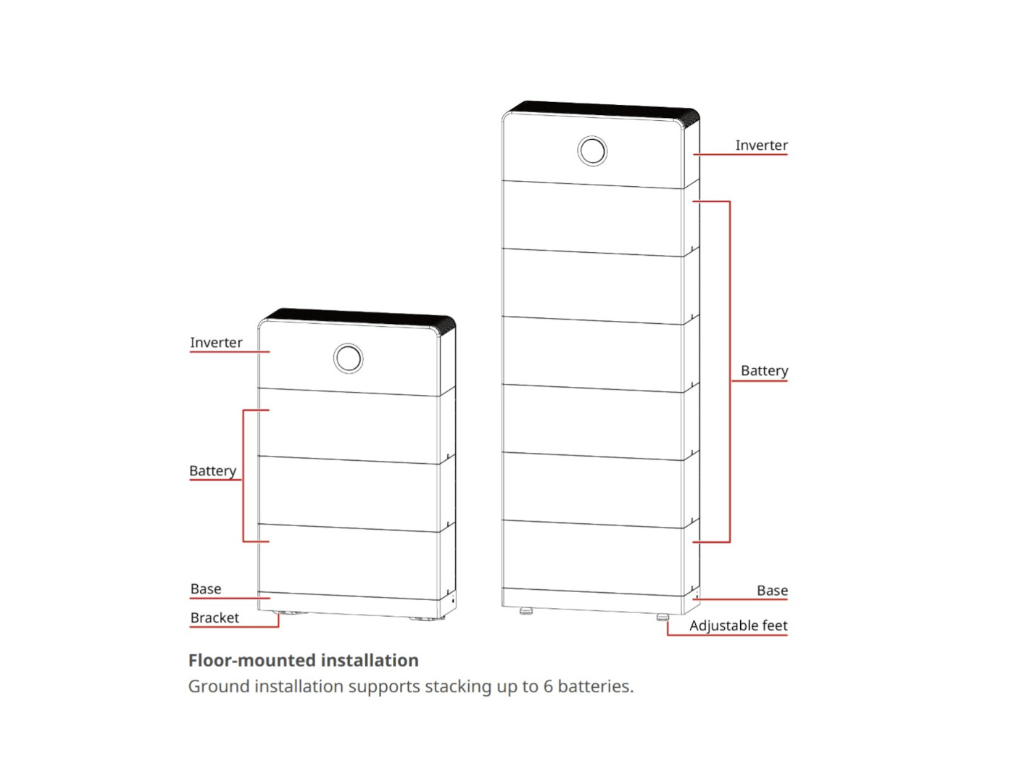

Střídač GW20K-ETA-G20 je klíčovou součástí modulárního all-in-one řešení GoodWe ESA. Integruje řízení toku energie, obousměrný bateriový měnič a síťové rozhraní do jednoho funkčního celku. Díky čtyřem nezávislým sledovačům maximálního bodu výkonu (MPPT) poskytuje maximální volnost při orientaci panelů na různých sklonech a světových stranách. Umožňuje až 200% předimenzování fotovoltaického pole a přímé napojení na vysokonapěťové bateriové moduly řady Lynx D-G20.
Hlavní výhody
Čtyři nezávislé MPP trackery s povoleným vstupním proudem 21 A na MPPT zvládnou moderní výkonné panely i komplikované rozložení fotovoltaických polí.
Bateriové rozhraní pracuje s napětím 700 až 950 V. Umožňuje trvalý nabíjecí výkon až 20 kW a vybíjecí výkon do zátěže až 22 kW.
V případě výpadku sítě systém automaticky přejde na ostrovní napájení zálohovaných okruhů během 4 milisekund bez přerušení chodu citlivých spotřebičů.
Pokročilá beztransformátorová topologie zajišťuje maximální účinnost přeměny energie 98.1 % a evropskou účinnost 97.3 %.
Odolné šasi s krytím IP66 a inteligentním ventilátorovým chlazením spolehlivě funguje v širokém teplotním rozsahu od -35 do +60 °C.

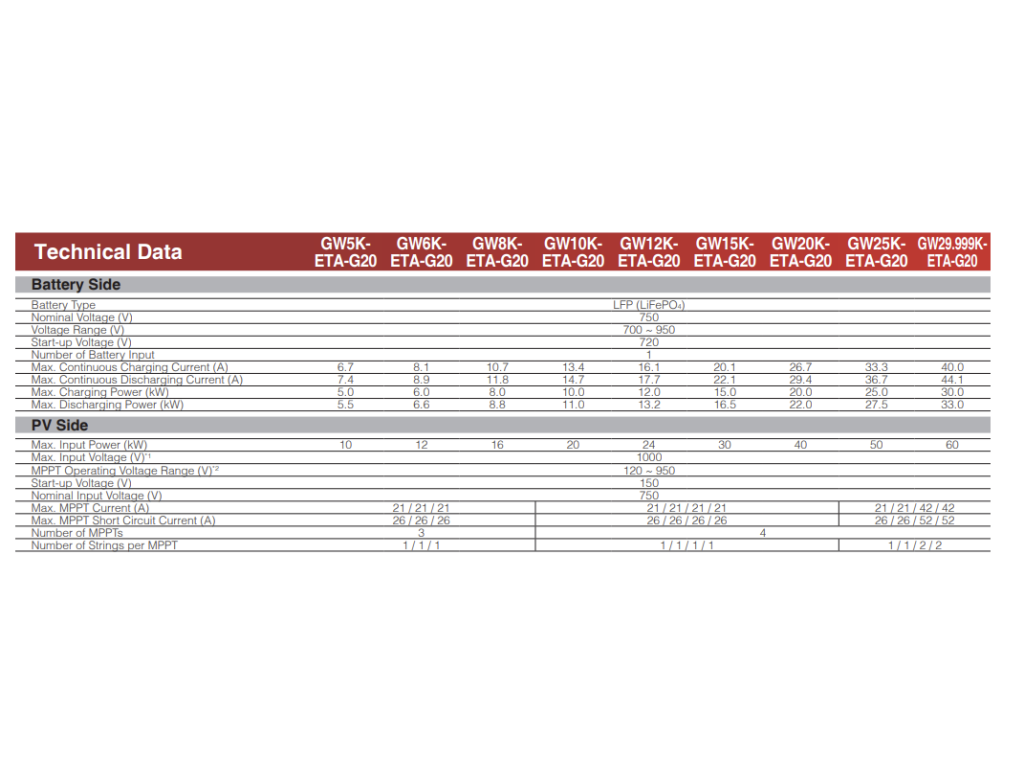

Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 20000 | |
| Max. AC výstupní výkon (W) | 20000 | |
| Max. AC výstupní proud (A) | 29.0 | při 400 V |
| Max. DC vstupní výkon (W) | 40000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Rozsah MPP napětí (V) | 120-950 | |
| Startovací vstupní napětí (V) | 150 | |
| Počet MPP trackerů | 4 | |
| Počet stringů na MPPT | 1/1/1/1 | |
| Max. DC vstupní proud na MPPT (A) | 21/21/21/21 | |
| Max. zkratový proud na MPPT (A) | 26/26/26/26 | |
| Max. celkový vstupní proud DC (A) | 84.0 | |
| Max. účinnost (%) | 98.1 | |
| Evropská účinnost (%) | 97.3 | |
| Typ baterie | LiFePO4 | |
| Jmenovité napětí baterie (V) | 750 | |
| Napěťový rozsah baterie (V) | 700-950 | |
| Max. nabíjecí / vybíjecí výkon (W) | 20000 / 22000 | |
| Max. nabíjecí proud (A) | 26.7 | |
| Max. vybíjecí proud (A) | 29.4 | |
| Záložní výstup EPS / backup | Plnohodnotný backup (přepnutí <4 ms) | |
| Jmenovité síťové napětí (V) | 220/380, 230/400 | |
| Jmenovitá frekvence (Hz) | 50/60 | |
| Topologie | bez trafa | |
| Komunikační rozhraní | RS485, Wi-Fi, LAN, Bluetooth, CAN | |
| Monitoring | LED, WLAN + aplikace | |
| Ochrany (AFCI, přepěťová ochrana) | AC přepěťová ochrana typ 2, DC přepěťová ochrana typ 2, DC odpínač, AFCI (volitelně) | |
| Třída krytí | IP66 | |
| Chlazení | Inteligentní ventilátorové chlazení | |
| Provozní teplota (°C) | -35 až +60 | |
| Šířka (mm) | 800 | |
| Hloubka (mm) | 270 | |
| Výška (mm) | 340 | |
| Váha (kg) | 34 | |
| Záruka | 10 let | Poskytovatel GoodWe |
Kde se produkt používá
Ideální pro objekty s tepelným čerpadlem, klimatizacemi a domácí nabíjecí stanicí pro elektromobily, kde je nutný vysoký třífázový výkon a dostatečná kapacita zálohy.
Vhodné pro dílny, kanceláře a firemní budovy, které chtějí efektivně optimalizovat spotřebu elektřiny, snížit rezervovanou kapacitu a ochránit kritické technologie před výpadkem sítě.
Díky čtyřem MPP trackerům lze bez kompromisů zapojit stringy orientované na východ, západ i jih, aniž by docházelo ke ztrátám způsobeným vzájemným ovlivňováním nestejně osluněných polí.
S čím je kompatibilní
- Kompatibilita s bateriemi GoodWe ESA Střídač je plně kompatibilní s modulárními bateriovými jednotkami systému ESA (moduly GW5.1-BAT-D-G20, GW8.3-BAT-D-G20, GW6.0-BAT-D-G20 a GW9.0-BAT-D-G20) s pracovním napětím 700 až 950 V.
- Podpora fotovoltaických panelů Díky maximálnímu vstupnímu napětí 1000 V a proudu 21 A na MPPT bez problémů spolupracuje se všemi běžnými typy křemíkových FV panelů včetně moderních vysoce výkonných modulů s většími články.
Doporučené příslušenství
Základní modulární bateriová jednotka kompatibilní s all-in-one architekturou střídače ESA.
Vysokokapacitní bateriový modul určený pro sestavení úložiště systému ESA s vysokou hustotou energie.
Kompatibilní LFP bateriový modul řady Lynx D G20 pro flexibilní škálování kapacity.
Největší jednotlivý bateriový modul pro maximalizaci kapacity systému ESA až do 108 kWh.
Časté dotazy
Shrnutí
GoodWe GW20K-ETA-G20 je výkonný 20kW hybridní střídač, který vyniká 4 nezávislými MPPT trackery, robustním 20kW nabíjecím rozhraním pro vysokonapěťové baterie a bleskovým přechodem na záložní napájení pod 4 ms. Představuje spolehlivé a škálovatelné řešení pro moderní domácnosti i komerční provozy.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| AC jmenovitý výkon (kW): | 20.00 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 4 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | AC/DC |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.30 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 700 - 950 |
| Nabíjecí proud (A): | 26.70 |
| Max. AC výkon (kVA): | 20.00 |
| Max. výstupní proud (A): | 29.00 |
| Max. výkon DC generátoru (kWp): | 40.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 84.00 |
| Max. vstupní proud na MPPT (A): | 21/21/21/21 |
| Max. celkový zkratový proud (A): | 104.00 |
| Max. zkratový proud na MPPT (A): | 26/26/26/26 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Max. účinnost (%): | 98.10 |
| Min. vstupní napětí (V): | 120 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Ochrana sítě: | ano |
| Použitelné i jako Offgrid: | ano |
| Rychlé odpojení: | ano |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 150 |
| Pojistky stringů: | není součástí balení |
| Topologie: | bez trafa |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW20K-ETA-G20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 45.00 |
| Šířka vč. obalu (cm): | 99.00 |
| Výška vč. obalu (cm): | 60.00 |
| Váha vč. obalu (kg): | 40.000 |
| Počet kusů na paletě: | 4 |
| Rozměry palety DxŠxV (mm): | 1220x1000x1260 |
| Délka (mm): | 270.00 |
| Šířka (mm): | 800.00 |
| Výška (mm): | 340.00 |
| Hmotnost (kg): | 34.000 |
| Poskytovatel záruky: | GoodWe |
| Standardní produktová záruka (roky): | 10 |
