Hybridní střídač GoodWe GW15K-ETA-G20 15 kW
Kód: 1763598Související produkty
Detailní popis produktu
Hybridní střídač GoodWe GW15K-ETA-G20
Třífázový hybridní střídač GoodWe GW15K-ETA-G20 je navržen pro modulární rezidenční i komerční fotovoltaické systémy řady ESA. Nabízí jmenovitý střídavý výkon 15 kW, čtyři nezávislé MPPT trackery a podporu předimenzování fotovoltaického pole až na 30 kWp. Umožňuje bezproblémové propojení s vysokonapěťovými bateriemi i plnohodnotné zálohování objektu s přepnutím pod 4 ms.
- Jmenovitý třífázový výkon 15 kW s možností až 200% předimenzování na vstupu
- Čtyři nezávislé MPPT trackery se širokým napěťovým rozsahem
- Rychlé záložní napájení s přepnutím do 4 ms a bypass až 63 A
- Průmyslové krytí IP66 a standardní záruka 10 let od výrobce
Kompaktní řešení pro náročné fotovoltaické instalace
Střídač GW15K-ETA-G20 představuje technologické jádro modulárního systému GoodWe ESA. Díky čtyřem MPPT vstupům s provozním rozsahem 120 až 950 V zvládá efektivně zpracovat energii i ze střech s členitou architekturou nebo různou orientací jednotlivých větví. Integrovaný systém bateriového managementu spolupracuje s vysokonapěťovými LiFePO4 bateriovými moduly s pracovním rozsahem 700 až 950 V, což zajišťuje minimální ztráty při cyklování energie. Konstrukce bez transformátoru v kombinaci s krytím IP66 umožňuje spolehlivý vnitřní i venkovní provoz při teplotách od -35 do +60 °C.
Hlavní výhody
Při výpadku distribuční sítě přejde jednotka do ostrovního režimu za méně než 4 milisekundy, což chrání citlivé domácí i kancelářské spotřebiče před restartem.
Čtveřice samostatných sledovačů maximálního výkonu dovoluje zapojit pole s různým sklonem i orientací bez vzájemného negativního ovlivňování výkonu.
Podpora LiFePO4 bateriových modulů v rozsahu 700 až 950 V přináší nabíjecí výkon až 15 kW a vybíjecí výkon až 16,5 kW s účinností přenosu až 98,0 %.
Střídač má z výroby osazeny DC i AC přepěťové ochrany typu 2, DC odpínač a monitoring reziduálních proudů i izolačního stavu.
Technické vlastnosti

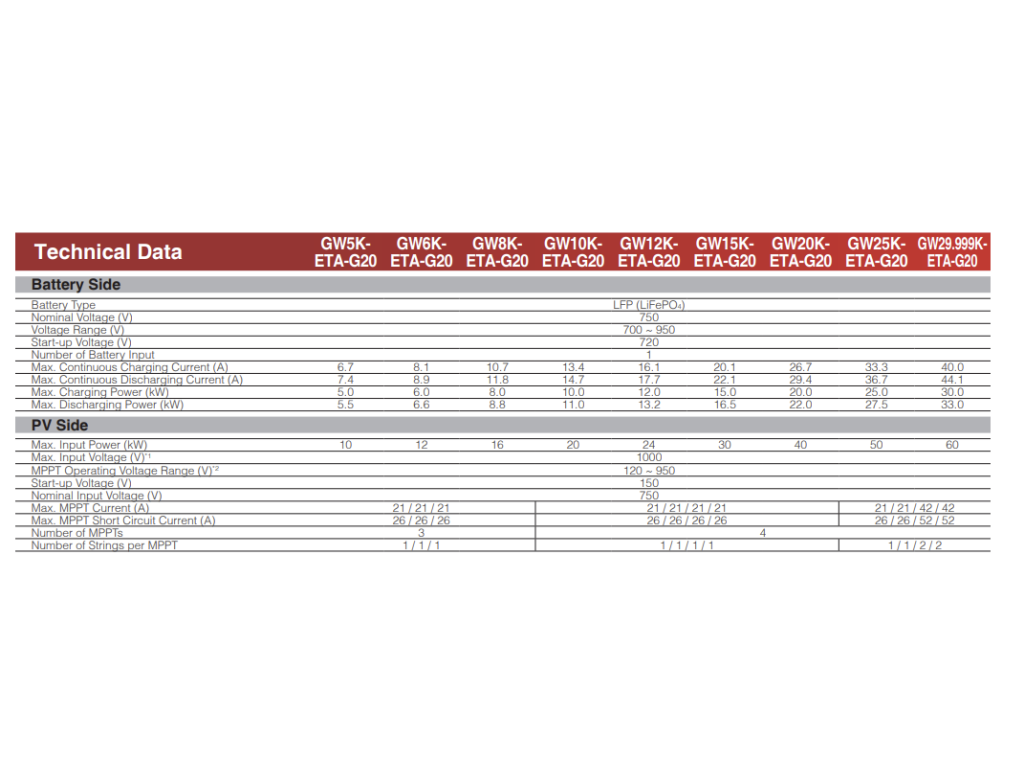

Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 15000 | |
| Max. AC výstupní výkon (W) | 15000 | |
| Max. AC výstupní proud (A) | 21.8 | při 400 V |
| Max. DC vstupní výkon (W) | 30000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Rozsah MPP napětí (V) | 120 - 950 | |
| Startovací vstupní napětí (V) | 150 | |
| Počet MPP trackerů | 4 | |
| Počet stringů na MPPT | 1 / 1 / 1 / 1 | |
| Max. DC vstupní proud na MPPT (A) | 21 / 21 / 21 / 21 | |
| Max. zkratový proud na MPPT (A) | 26 / 26 / 26 / 26 | |
| Max. účinnost (%) | 98.1 | |
| Evropská účinnost (%) | 97.3 | |
| Max. účinnost baterie na AC (%) | 98.0 | |
| Typ baterie | LiFePO4 | |
| Napěťový rozsah baterie (V) | 700 - 950 | |
| Jmenovité napětí baterie (V) | 750 | |
| Max. nabíjecí proud (A) | 20.1 | |
| Max. vybíjecí proud (A) | 22.1 | |
| Max. nabíjecí výkon (W) | 15000 | |
| Max. vybíjecí výkon (W) | 16500 | |
| Záložní výstup EPS / backup | ano | přepnutí < 4 ms |
| Komunikační rozhraní | RS485, WiFi, LAN, Bluetooth, CAN | |
| Ochrany | AC přepěťová ochrana typ 2, DC přepěťová ochrana typ 2, DC odpojovač, detekce ostrovního režimu | |
| Třída krytí | IP66 | |
| Chlazení | inteligentní ventilátorové chlazení | |
| Provozní teplota (°C) | -35 až +60 | |
| Šířka (mm) | 800 | |
| Výška (mm) | 340 | |
| Hloubka (mm) | 270 | |
| Váha (kg) | 34 | |
| Záruka (roky) | 10 |
Kde se produkt používá
Díky 15kW střídavému výkonu a funkci nepřerušitelného napájení dokáže pokrýt kompletní energetickou spotřebu domácnosti včetně nárazových odběrů tepelných čerpadel a nabíjení elektromobilů.
Střídač umožňuje optimalizaci vlastní spotřeby podniku, vykrývání odběrových špiček (peak shaving) a zajištění provozu důležitých technologií při výpadku sítě.
S čím je kompatibilní
- Bateriové moduly GoodWe ESA Přímá kompatibilita s vysokonapěťovými LiFePO4 bateriovými moduly GoodWe řady GW-BAT-D-G20 v napěťovém okně 700 až 950 V.
- Řízení a měření Kompatibilní s chytrými elektroměry GoodWe a monitorovací platformou SEMS+ / SolarGo přes rozhraní RS485, LAN nebo Wi-Fi.
Doporučené příslušenství
Kompatibilní vysokonapěťový bateriový modul určený pro přímou stavbu modulárního úložiště v systému ESA.
Vysokonapěťový akumulátorový článek navržený pro stohovatelnou montáž s touto řadou hybridních střídačů.
Základní bateriový blok vhodný pro škálování celkové kapacity úložiště systému GoodWe ESA.
Třífázový smart meter nezbytný pro přesné dynamické měření toků energie a řízení přetoků do distribuční sítě.
Časté dotazy
Shrnutí
GoodWe GW15K-ETA-G20 je třífázový hybridní střídač o výkonu 15 kW vybavený 4 MPPT vstupy, robustním krytím IP66 a záložním výstupem s přepnutím do 4 ms. Představuje spolehlivé srdce moderních fotovoltaických systémů s vysokonapěťovým bateriovým úložištěm.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| AC jmenovitý výkon (kW): | 15.00 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 4 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | AC/DC |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.30 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný AC odpojovač: | ano |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 700 - 950 |
| Nabíjecí proud (A): | 20.10 |
| Max. AC výkon (kVA): | 15.00 |
| Max. výstupní proud (A): | 21.80 |
| Max. výkon DC generátoru (kWp): | 30.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 84.00 |
| Max. vstupní proud na MPPT (A): | 21/21/21/21 |
| Max. celkový zkratový proud (A): | 104.00 |
| Max. zkratový proud na MPPT (A): | 26/26/26/26 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Max. účinnost (%): | 98.10 |
| Min. vstupní napětí (V): | 120 |
| Min. vstupní napětí MPPT (V): | 120.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Ochrana sítě: | ano |
| Použitelné i jako Offgrid: | ano |
| Rychlé odpojení: | ano |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 150 |
| Pojistky stringů: | není součástí balení |
| Topologie: | bez trafa |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW15K-ETA-G20 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 45.00 |
| Šířka vč. obalu (cm): | 99.00 |
| Výška vč. obalu (cm): | 60.00 |
| Váha vč. obalu (kg): | 40.000 |
| Počet kusů na paletě: | 4 |
| Rozměry palety DxŠxV (mm): | 1220x1000x1260 |
| Délka (mm): | 270.00 |
| Šířka (mm): | 800.00 |
| Výška (mm): | 340.00 |
| Hmotnost (kg): | 34.000 |
| Poskytovatel záruky: | GoodWe |
| Standardní produktová záruka (roky): | 10 |
| Položka byla vyprodána… | |
