Chytrý regulátor přebytků Solar Controls WATTrouter Mx s SSR relé 10 A
Kód: 1763187Související produkty
Detailní popis produktu

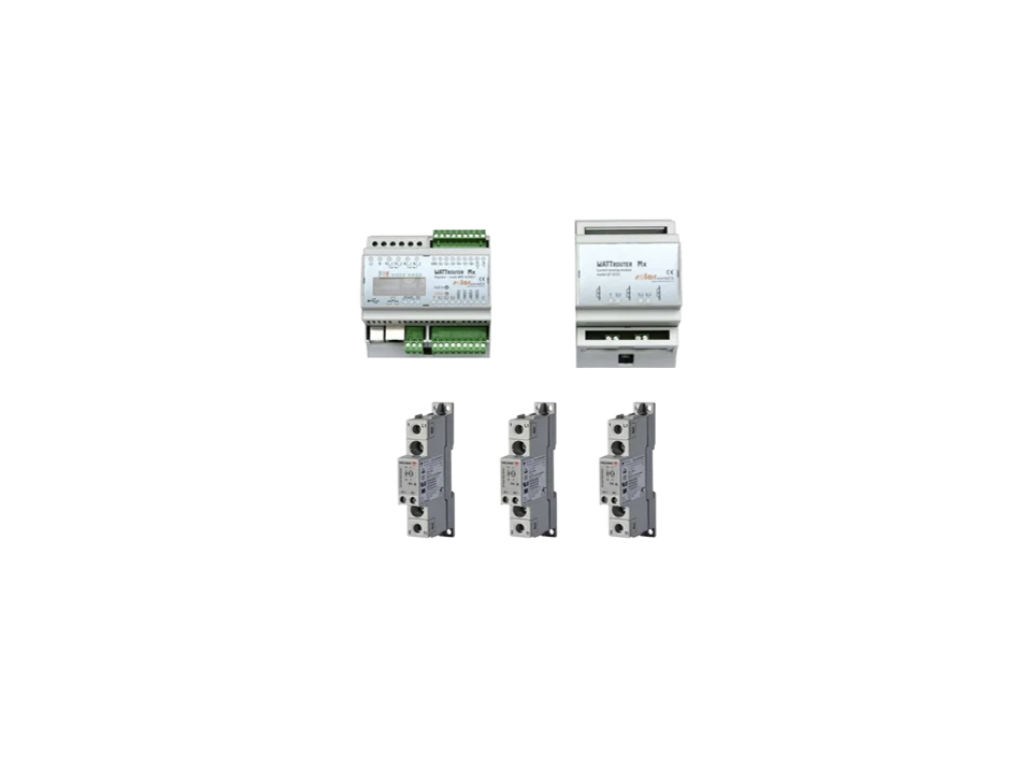

WATTrouter Mx s proudovým modulem a 3× SSR relé 10 A
Kompletní sestava programovatelného regulátoru přebytků, externího měřicího modulu a tří polovodičových relé Carlo Gavazzi. Slouží k automatickému a plynulému zužitkování nespotřebované energie z fotovoltaické elektrárny v odporových zátěžích, jako jsou akumulační nádrže či bojlery.
- Plynulé proporcionální řízení přebytků s dynamickou odezvou do 10 sekund
- Možnost optimalizace na virtuální nulu (součet fází) i fázovou nulu (každá fáze samostatně)
- Sada obsahuje 3 polovodičová relé (SSR) Carlo Gavazzi dimenzovaná na proud 10 A
Sada obsahuje
Účinné využití vlastní solární energie bez zbytečných přetoků
Sestava WATTrouter Mx spolu s externím proudovým modulem a trojicí polovodičových relé Carlo Gavazzi RGS1A60D25KKEDIN (10 A) nabízí ucelené hardwarové řešení pro řízení vlastní spotřeby fotovoltaické elektrárny. Měřicí modul v reálném čase sleduje toky energie ve všech třech fázích na vstupu do objektu a regulátor podle nich plynule spíná připojené ohmické spotřebiče. Dodaná polovodičová relé umožňují plynulé synchronní spínání bez mechanického opotřebení kontaktů, což je ideální pro ohřev teplé užitkové vody nebo napájení topných těles.
Hlavní výhody
Měřicí modul nepřetržitě vyhodnocuje činné výkony ve všech fázích. Regulátor udržuje nulový přetok buď v součtu všech fází (virtuální nula), nebo na každé fázi individuálně.
Balení obsahuje tři tichá bezkontaktní relé Carlo Gavazzi pro zátěž 10 A, vhodná k řízení třífázového tělesa či tří samostatných jednofázových bojlerů.
WATTrouter Mx disponuje 2 integrovanými reléovými výstupy a 6 výstupy pro externí SSR relé, které lze spínat v přísně nastavitelných prioritách.
Kombinuje využití přebytků z FVE s garantovaným dohřevem v nízkém tarifu (HDO), aby byla teplá voda k dispozici i za nepříznivého počasí.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | regulátor vlastní spotřeby FVE | sada regulátoru, modulu a 3 SSR |
| Počet fází | 3 | měřicí modul |
| Dynamická odezva regulátoru | do 10 s | průměrná odezva |
| Počet ovládaných výstupů celkem | 8 | regulátor |
| Počet reléových výstupů | 2 | regulátor |
| Počet výstupů pro externí SSR | 6 | regulátor |
| Jmenovitý spínací proud SSR | 10 A | relé Carlo Gavazzi RGS1A60D25KKEDIN |
| Počet SSR relé v sadě | 3 ks | součást balení |
| Víceúčelové vstupy ANDI | 4 | pro proudové transformátory, impulsy, NTC, PT1000 |
| Digitální vstup pro čidla teploty | 1× DQ (až 4 čidla DS18x20) | regulátor |
| Vstup pro signál nízkého tarifu | 1 | funkce CombiWATT |
| Komunikační rozhraní | Ethernet, USB | regulátor |
| Komunikační protokol | S-Connect, Modbus, XML | |
| Integrované úložiště | MicroSD karta | regulátor |
| Záloha reálného času | lithiová baterie | RTC modul |
| Montáž | DIN lišta 35 mm / na stěnu (regulátor) | |
| Hmotnost (kg) | 1.030 | čistá hmotnost sestavy |
Kde se produkt používá
Plynulé směrování přebytků do elektrických topných patron v bojlerech a akumulačních nádržích pomocí přiložených polovodičových relé bez nežádoucích rázů do sítě.
Využití režimu CombiWATT, který zajišťuje dohřev vody ze sítě v době platnosti nízkého tarifu pouze v případě, že během dne nevznikl dostatek solárních přebytků.
Spínání doplňkových zátěží, například bazénové filtrace, klimatizace nebo čerpadel, přes vestavěná relé podle nastavené kaskády priorit.
S čím je kompatibilní
- Fotovoltaické střídače Univerzální kompatibilita se všemi typy síťových i hybridních střídačů. Měření probíhá nezávisle na střídači pomocí proudového modulu na přívodu do objektu.
- Zátěže a topná tělesa Polovodičová relé Carlo Gavazzi jsou určena primárně pro spínání odporových (ohmických) zátěží do 10 A na fázi.
- Teplotní senzory Vstupy podporují digitální čidla Dallas DS18x20 (až 4 kusy na vstup DQ) a odporová analogová čidla PT1000 či NTC připojená do vstupů ANDI.
Doporučené příslušenství
Výkonové polovodičové relé pro rozšíření sestavy o spínání další samostatné zátěže až do 20 A.
Časté dotazy
Shrnutí
Sestava WATTrouter Mx s proudovým modulem a třemi 10A polovodičovými relé Carlo Gavazzi představuje spolehlivý systém pro hospodaření s přebytky z fotovoltaiky. Zajišťuje plynulou regulaci, přehledný monitoring přes síť Ethernet a maximální využití vyrobené čisté energie v domácnosti.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Výrobce: | Solar Controls |
| Název produktu výrobce: | WRMx 01/08/17*Current Module Mx*RGS1A60D25KKEDIN |
| Váha vč. obalu (kg): | 1.280 |
| Obalový materiál: | karton |
| Hmotnost (kg): | 1.030 |
| Poskytovatel záruky: | Solar Controls |
