Jistič Carlo Gavazzi RGC1A60D15KKE 20 A
Kód: 1725819Detailní popis produktu

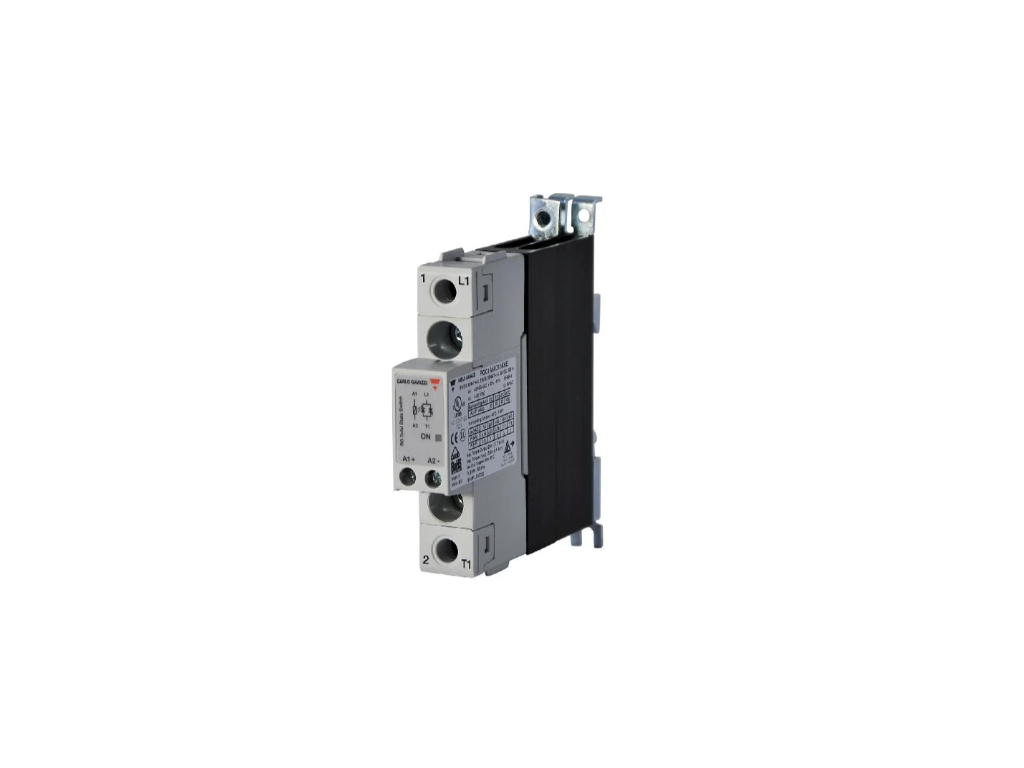

Polovodičový stykač Carlo Gavazzi RGC1A60D15KKE
Jednofázový polovodičový spínač s integrovaným chladičem určený pro montáž na DIN lištu. Zajišťuje bezhlučné, rychlé a bezkontaktní spínání střídavé zátěže až do 20 A při napětí 24 až 600 V AC, řízené stejnosměrným signálem 4–32 V DC.
- Bezkontaktní spínání bez mechanického opotřebení a hluku
- Široký rozsah provozního napětí 24–600 V AC s řízením 4–32 V DC
- Integrovaný chladič pro přímou montáž na DIN lištu
Spolehlivé spínání pro řízení výkonu a vytěžování FVE
Polovodičový stykač Carlo Gavazzi řady RGC představuje robustní řešení všude tam, kde běžná elektromechanická relé narážejí na limity své životnosti kvůli vysoké frekvenci spínání. Díky spínání v nule (Zero Crossing) a polovodičové technologii nevzniká elektrický oblouk ani opotřebení kontaktů. Uplatnění nachází především při regulaci odporových zátěží, například topných těles pro akumulaci přebytků z fotovoltaických elektráren.
Hlavní výhody
Absence pohyblivých mechanických částí eliminuje cvakání i opalování kontaktů, což zajišťuje prakticky neomezenou životnost při častém spínání.
Navrženo pro spolehlivou práci se síťovým napětím od 24 V do 600 V AC, což poskytuje značnou rezervu proti napěťovým špičkám v síti.
Integrovaný chladič a tělo o šířce pouhých 18 mm šetří místo v rozvaděči a zjednodušují instalaci bez nutnosti externího chlazení.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | Polovodičový stykač (SSR s chladičem) | |
| Jmenovité napětí (V AC / V DC) | 24–600 V AC | Provozní rozsah Ue (+10 %, -15 %) |
| Jmenovitý proud (A) | 20 A | |
| Počet pólů | 1 | 1 Form A (SPST-NO) |
| Max. trvalé provozní napětí Uc (V) | 4–32 V DC | Řídicí napětí |
| Montáž (DIN lišta / panel) | DIN lišta / panel | |
| Délka (m) | 0,018 m (18 mm) | Šířka modulu |
| Norma | EN/IEC 60947-4-2, EN/IEC 60947-4-3, EN/IEC 62314, UL 508 | |
| Provozní teplota (°C) | až 40 °C při plném zatížení | |
| Mezní zatížení I²t | 1800 A²s | |
| Frekvence sítě | 45–65 Hz | |
| Hmotnost | 0,26 kg | |
| Rozměry (V × Š × H) | 100 × 110 × 18 mm |
Kde se produkt používá
Plynulé spínání jednofázových patron v bojlerech nebo akumulačních nádržích pomocí signálu z regulátoru přetoků (např. WATTrouter).
Přesné řízení teploty odporových topných těles vyžadující rychlé pulzní spínání bez opotřebení kontaktů.
Spínání střídavých zátěží v rozvaděčích průmyslové automatizace řízených výstupy PLC.
S čím je kompatibilní
- Regulátory přebytků a PLC Kompatibilní se všemi řídicími systémy a regulátory vybavenými polovodičovým spínacím výstupem v rozsahu 4–32 V DC.
- Standardní rozvaděče Vhodné pro instalaci na běžnou nosnou lištu DIN (TS 35) s ohledem na dostatečné proudění vzduchu kolem integrovaného chladiče.
Doporučené příslušenství
Ideální řídicí jednotka pro plynulé spínání externích polovodičových relé a stykačů při vytěžování solárních přebytků.
Časté dotazy
Shrnutí
Carlo Gavazzi RGC1A60D15KKE je spolehlivý jednofázový polovodičový stykač s integrovaným chladičem pro montáž na DIN lištu. Nabízí bezhlučné spínání střídavých zátěží do 20 A při napětí až 600 V AC s řízením 4–32 V DC, což z něj činí ideální volbu pro automatizaci a efektivní řízení solárních přetoků.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Typ pojistky: | automatický jistič |
| Jmenovitý proud (A): | 20.00 |
| Výrobce: | Carlo Gavazzi |
| Název produktu výrobce: | RGC1A60D15KKE |
| Země původu pro Intrastat: | Česká republika |
| Délka vč. obalu (cm): | 18.50 |
| Šířka vč. obalu (cm): | 15.00 |
| Výška vč. obalu (cm): | 2.50 |
| Váha vč. obalu (kg): | 1.000 |
| Délka (mm): | 18.00 |
| Šířka (mm): | 110.00 |
| Výška (mm): | 100.00 |
| Hmotnost (kg): | 0.260 |
