Proudový modul Solar Controls WATTrouter Mx
Kód: 1727076Související produkty
Detailní popis produktu

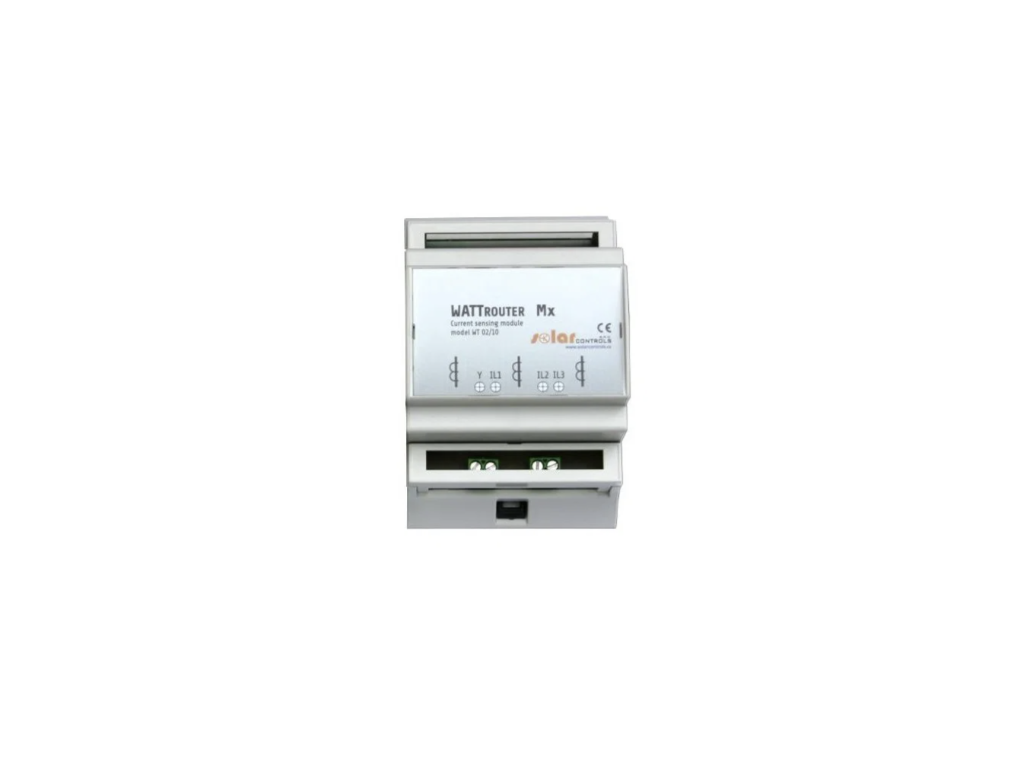

Třífázový proudový modul pro WATTrouter Mx
Proudový měřicí modul Solar Controls WT 02/10 slouží pro nepřímé měření velikosti a směru proudů ve třech fázích. Představuje nepostradatelnou součást regulačního systému WATTrouter Mx pro přesné směrování přebytků z fotovoltaické elektrárny.
- Bezkontaktní nepřímé měření proudu průvlekovými transformátory
- Rychlé uchycení na standardní přístrojovou lištu DIN 35 mm
- Libovolný směr provlečení fázových vodičů s možností softwarové konfigurace
Základ přesné regulace přebytků
Měřicí modul je určen pro instalaci do domovní podružné rozvodnice, kde snímá toky energie mezi distribuční sítí a objektem. Získané údaje v reálném čase předává regulátoru WATTrouter Mx, který na jejich základě plynule spíná zátěže a udržuje nulový přetok energie do sítě.
Hlavní výhody
Průvlekové transformátory monitorují zatížení všech tří fází bez nutnosti mechanického rozpojování silových spojů.
Konstrukce modulu umožňuje přímé osazení do běžných rozvaděčových skříní na standardní lištu DIN 35 mm.
Vodiče lze otvory transformátorů provléknout libovolným směrem, orientaci fází snadno přizpůsobíte v softwaru WATTconfig.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | Měřicí modul |
| Model | WT 02/10 |
| Počet fází | 3 |
| Způsob měření | Nepřímé měření (průvlekové transformátory) |
| Montáž | DIN lišta 35 mm |
| Doporučená max. vzdálenost od regulátoru (m) | 2 |
| Šířka (mm) | 110.00 |
| Délka (mm) | 70.00 |
| Výška (mm) | 60.00 |
| Váha (kg) | 0.150 |
Kde se produkt používá
Modul se umísťuje bezprostředně za elektroměrový rozvaděč na vstupu do objektu, kde zaznamenává toky elektřiny.
Slouží jako samostatný náhradní díl nebo doplňkový měřicí blok k řídicím jednotkám systému WATTrouter Mx.
S čím je kompatibilní
- Kompatibilní regulátory Určeno pro regulátory Solar Controls WATTrouter Mx (např. verze WRMx 01/08/17).
- Rozvaděčové skříně Montáž je určena do běžných domovních elektrorozvodných rozvaděčů na lištu DIN 35 mm.
Doporučené příslušenství
Základní řídicí jednotka, ke které se tento proudový modul připojuje pro vyhodnocování přebytků.
Kompletní regulátor určený pro optimalizaci ohřevu vody z přebytků fotovoltaiky kompatibilní s modulem WT 02/10.
Sestava regulátoru WATTrouter Mx s výkonovým spínacím relé pro plynulé řízení zátěže.
Časté dotazy
Shrnutí
Třífázový proudový měřicí modul Solar Controls WT 02/10 je spolehlivým prvkem nepřímého měření pro regulátory WATTrouter Mx. Díky snadné instalaci na DIN lištu a průvlekovým transformátorům umožňuje rychlou integraci do domovního rozvaděče bez zásahu do celistvosti fázových vodičů.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Výrobce: | Solar Controls |
| Název produktu výrobce: | Current module Mx |
| Země původu pro Intrastat: | Česká republika |
| Délka vč. obalu (cm): | 21.00 |
| Šířka vč. obalu (cm): | 11.00 |
| Výška vč. obalu (cm): | 11.00 |
| Váha vč. obalu (kg): | 0.200 |
| Délka (mm): | 70.00 |
| Šířka (mm): | 110.00 |
| Výška (mm): | 60.00 |
| Hmotnost (kg): | 0.150 |
