Síťový střídač Huawei SUN2000-17KTL-M5 17 kW
Kód: 1752913Související produkty
Detailní popis produktu
Huawei SUN2000-17KTL-M5
Třífázový síťový střídač Huawei SUN2000-17KTL-M5 představuje spolehlivé řešení pro komerční i větší rezidenční fotovoltaické instalace. Nabízí jmenovitý AC výkon 17 kW, 2 nezávislé MPPT trackery se 4 vstupy a maximální účinnost až 98,4 %. Díky integrované ochraně proti oblouku (AFCI) a přepěťovým ochranám typu 2 na DC i AC straně zajišťuje vysokou úroveň provozní bezpečnosti.
- Jmenovitý výstupní výkon 17 kW a maximální účinnost 98,4 %
- 2 nezávislé MPP trackery s podporou až 30 A na tracker
- Integrovaná ochrana proti elektrickému oblouku (AFCI) a DC/AC svodiče typu 2
Efektivní přeměna energie pro komerční a větší instalace
Beztransformátorový střídač Huawei SUN2000-17KTL-M5 je navržen pro přímou dodávku vyrobené solární energie do třífázové sítě. Disponuje širokým rozsahem provozního napětí MPP od 200 do 1 000 V a zvládá maximální DC vstupní napětí až 1 100 V. Konstrukce s krytím IP66 a pasivním chlazením bez displeje minimalizuje mechanické opotřebení i nároky na údržbu. Zařízení splňuje požadavky připojovacích podmínek provozovatelů distribučních soustav (PPDS) v ČR a podporuje řízení výkonu přes HDO.
Hlavní výhody
S maximálním AC výkonem 18,7 kVA a evropskou účinností 98,1 % střídač efektivně zužitkuje energii z fotovoltaického pole až do výkonu 25,5 kWp.
Bezpečnost provozu zajišťuje integrovaný DC odpojovač, pokročilá detekce oblouku AFCI a integrované přepěťové ochrany typu 2 pro stejnosměrnou i střídavou stranu.
Dva nezávislé trackery se čtyřmi DC vstupy zvládají vstupní proud až 30 A na MPPT, což umožňuje bezproblémové připojení moderních vysokovýkonných panelů.
Robustní šasi se stupněm krytí IP66 umožňuje instalaci ve vnitřním i venkovním prostředí s provozní teplotou již od -25 °C.

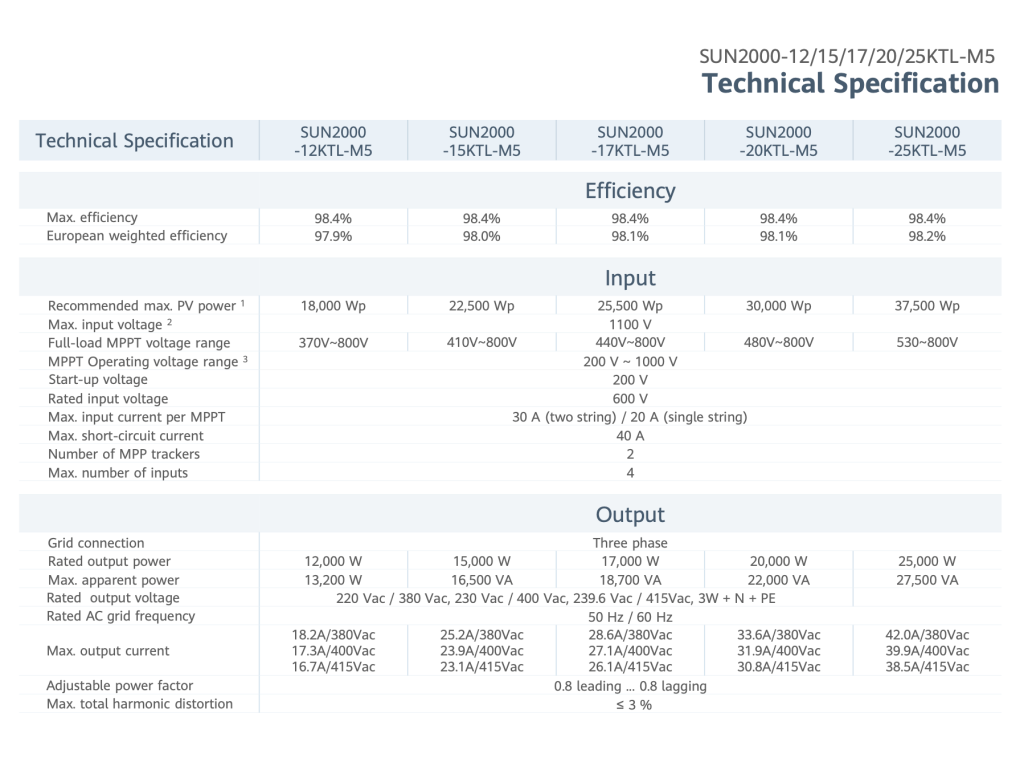

Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | síťový |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 17000 |
| Max. AC výstupní výkon (W) | 18700 |
| Max. AC výstupní proud (A) | 28.6 |
| Max. DC vstupní výkon (W) | 25500 |
| Max. DC vstupní napětí (V) | 1100 |
| Rozsah MPP napětí (V) | 200-1000 |
| Min. vstupní napětí (V) | 200 |
| Startovací vstupní napětí (V) | 200 |
| Počet MPP trackerů | 2 |
| Počet DC připojení | 4 |
| Max. DC vstupní proud na MPPT (A) | 30 |
| Max. celkový vstupní proud DC (A) | 60 |
| Max. zkratový proud na MPPT (A) | 40 |
| Max. celkový zkratový proud (A) | 80 |
| Max. účinnost (%) | 98.4 |
| Evropská účinnost (%) | 98.1 |
| Asymetrická dodávka | ne |
| Komunikační rozhraní | RS485 |
| Ochrany | AFCI (detekce oblouku), přepěťová ochrana DC typ 2, přepěťová ochrana AC typ 2, DC odpojovač |
| Připojení k HDO | ano |
| Soulad s PPDS | ano |
| Topologie | beztransformátorová |
| Typ DC konektoru | MC4 |
| Třída krytí | IP66 |
| Min. provozní teplota okolí (°C) | -25 |
| Šířka (mm) | 546 |
| Hloubka (mm) | 228 |
| Výška (mm) | 460 |
| Váha (kg) | 21.0 |
| Záruka (let) | 10 |
Kde se produkt používá
Ideální volba pro instalace na střechách výrobních hal, skladů, kancelářských budov či provozoven vyžadujících spolehlivou třífázovou dodávku do sítě.
Vhodné pro rozsáhlejší rodinné domy s vysokou okamžitou spotřebou a dostatečnou plochou střechy pro pole panelů o výkonu až 25,5 kWp.
S čím je kompatibilní
- Fotovoltaické panely Kompatibilní se všemi standardními křemíkovými fotovoltaickými panely s konektory MC4 při dodržení maximálního napětí 1 100 V a proudu 30 A na MPPT.
- Měřicí a řídicí technika Huawei Plná integrace s externími elektroměry Huawei DTSU666 a řídicími jednotkami SmartLogger nebo EMMA přes rozhraní RS485.
Doporučené příslušenství
Třífázový elektroměr pro přesné měření toku energie, dynamické řízení přetoků a monitoring spotřeby objektu.
Elektroměr s rozhraním Fast Ethernet pro spolehlivý přenos dat o síti a regulaci činného výkonu.
Komunikační brána pro centrální správu, monitoring a pokročilé řízení výkonu střídačů v komerčních systémech.
Inteligentní jednotka pro optimalizaci vlastní spotřeby a koordinaci zátěží v energetickém systému.
Časté dotazy
Shrnutí
Huawei SUN2000-17KTL-M5 je robustní třífázový síťový střídač s výkonem 17 kW, dvěma MPP trackery a maximální účinností 98,4 %. Vyniká vysokým standardem integrovaných ochran včetně AFCI a svodičů typu 2, krytím IP66 a zárukou 10 let.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | síťový |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.4% |
| Max. vstupní výkon [W]: | 25500 |
| Asymetrická dodávka: | ne |
| Počet DC připojení: | 4 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 200-1000 |
| Jmenovitý AC výstupní výkon [W]: | 17000 |
| Max. AC výstupní výkon [W]: | 18700 |
| Max. DC vstupní výkon [W]: | 25500 |
| Max. DC vstupní napětí [V]: | 1100 |
| Podporuje značku: | 0 |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | 66 |
| Šířka [mm]: | 546 |
| Výška [mm]: | 460 |
| Hloubka [mm]: | 228 |
| Váha [kg]: | 21.0 |
| Záruka výrobce (funkčnost): | 10 |
| AC jmenovitý výkon (kW): | 17.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Evropská účinnost (%): | 98.10 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný DC odpojovač: | ano |
| Max. AC výkon (kVA): | 18.70 |
| Max. výstupní proud (A): | 28.60 |
| Max. výkon DC generátoru (kWp): | 25.50 |
| Max. vstupní napětí DC (V): | 1100.00 |
| Max. celkový vstupní proud DC (A): | 60.00 |
| Max. vstupní proud na MPPT (A): | 30 |
| Max. celkový zkratový proud (A): | 80.00 |
| Max. zkratový proud na MPPT (A): | 40 |
| Max. vstupní napětí MPPT (V): | 1000.00 |
| Max. účinnost (%): | 98.40 |
| Min. vstupní napětí (V): | 200 |
| Min. vstupní napětí MPPT (V): | 200.00 |
| Min. provozní teplota okolí (°C): | -25 |
| Rozhraní 1: | RS485 |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | bez trafa |
| Výrobce: | Huawei |
| Název produktu výrobce: | SUN2000-17KTL-M5 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 60.00 |
| Šířka vč. obalu (cm): | 56.00 |
| Výška vč. obalu (cm): | 30.50 |
| Váha vč. obalu (kg): | 23.500 |
| Počet kusů na paletě: | 12 |
| Váha palety (kg): | 326.00 |
| Rozměry palety DxŠxV (mm): | 1200x800x1100 |
| Obalový materiál: | karton |
| Délka (mm): | 460.00 |
| Šířka (mm): | 546.00 |
| Výška (mm): | 228.00 |
| Hmotnost (kg): | 21.000 |
| Poskytovatel záruky: | Huawei |
| Záruka na produkt (let): | 10 |
| Váha [kg]: | 21.0 |
| Hloubka [mm]: | 228 |
| Výška [mm]: | 460 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 546 |
| Typ střídače: | síťový |
| Záruka výrobce: | 10 let |
| Podporuje značku: | 0 |
| Třída krytí [IP]: | 66 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ne |
| Počet DC připojení: | 4 |
| Rozsah MPP napětí [V]: | 200-1000 |
| Max. vstupní výkon [W]: | 25500 |
| Max. účinnost měniče: | 98.4% |
| Max. DC vstupní výkon [W]: | 25500 |
| Max. AC výstupní výkon [W]: | 18700 |
| Záruka výrobce (funkčnost): | 10 |
| Max. DC vstupní napětí [V]: | 1100 |
| Jmenovitý AC výstupní výkon [W]: | 17000 |
