Síťový střídač Huawei SUN2000-12KTL-M5 12 kW
Kód: 1752910Související produkty
Detailní popis produktu
Třífázový síťový střídač Huawei SUN2000-12KTL-M5
Vysoce účinný beztransformátorový on-grid střídač určený pro větší rezidenční a komerční fotovoltaické instalace. Nabízí jmenovitý střídavý výkon 12 kW, dva nezávislé MPP trackery a robustní hardwarovou ochranu včetně detekce elektrického oblouku.
- Špičková účinnost 98,4 % (evropská 97,9 %)
- 2 nezávislé MPPT vstupy s podporou až 4 stringů a proudu 30 A na tracker
- Integrovaná ochrana proti oblouku (AFCI) a svodiče přepětí typu 2 pro AC i DC
Spolehlivý základ pro komerční i větší domovní fotovoltaiku
Huawei SUN2000-12KTL-M5 představuje moderní generaci síťových měničů pro přímou dodávku vyrobené solární energie do třífázové sítě nebo objektu. Díky širokému rozsahu MPP napětí 200–1000 V a proudovému zatížení až 30 A na jeden MPPT zvládá bez obtíží spolupráci s výkonnými fotovoltaickými panely s vyššími proudy. Konstrukce s krytím IP66 a pasivním provedením bez mechanického displeje zajišťuje dlouhou životnost a bezproblémový chod i v náročnějších venkovních podmínkách.
Hlavní výhody
Dvojice samostatných regulátorů se 4 vstupy umožňuje optimální rozdělení panelů na střechách s různou orientací nebo sklonem beze ztrát výkonu.
Jednotka je vybavena aktivní detekcí oblouku AFCI, integrovaným DC odpínačem a přepěťovými ochranami typu 2 na stejnosměrné i střídavé straně.
Měnič podporuje předimenzování fotovoltaického generátoru až na 18 000 Wp s maximálním stejnosměrným napětím 1100 V.
Kompaktní tělo o hmotnosti 21 kg se stupněm krytí IP66 lze instalovat do vnitřních technických místností i přímo do venkovního prostředí.

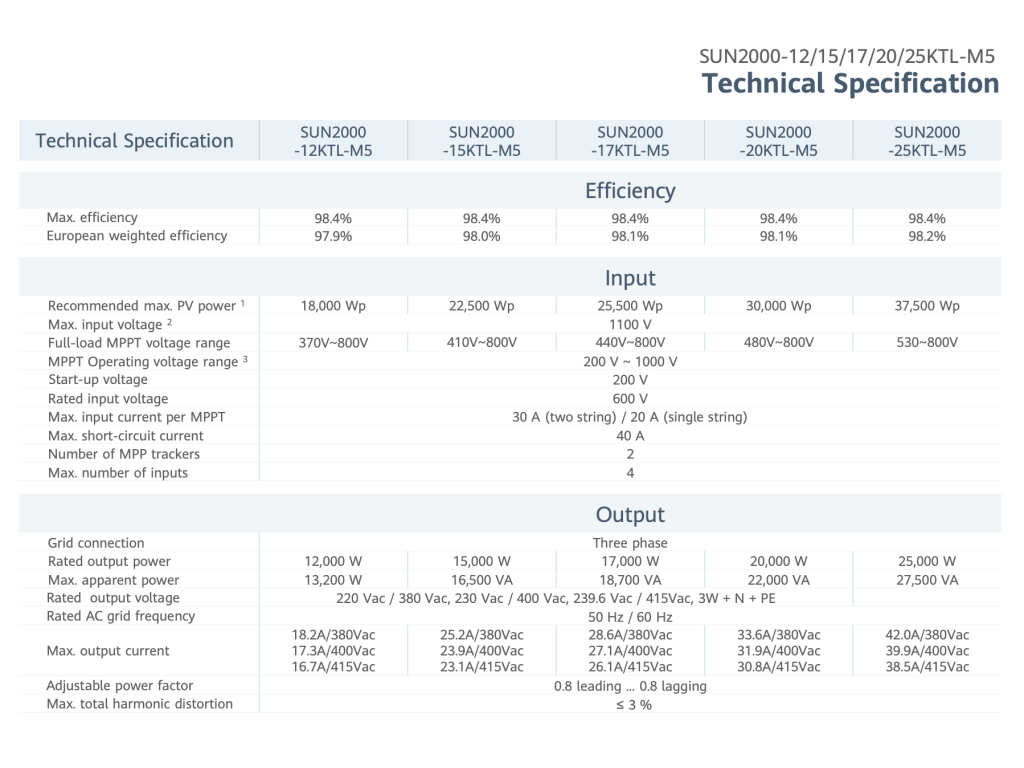

Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | síťový |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 12000 |
| Max. AC výstupní výkon (W) | 13200 |
| Max. AC výstupní proud (A) | 18.2 |
| Max. DC vstupní výkon (W) | 18000 |
| Max. DC vstupní napětí (V) | 1100 |
| Rozsah MPP napětí (V) | 200–1000 |
| Počet MPP trackerů | 2 |
| Počet stringů na MPPT | 2 |
| Max. počet vstupních stringů | 4 |
| Max. DC vstupní proud na MPPT (A) | 30 |
| Max. celkový vstupní proud DC (A) | 60 |
| Max. zkratový proud na MPPT (A) | 40 |
| Max. celkový zkratový proud (A) | 80 |
| Min. vstupní napětí (V) | 200 |
| Startovací vstupní napětí (V) | 200 |
| Max. účinnost (%) | 98.4 |
| Evropská účinnost (%) | 97.9 |
| Asymetrická dodávka | ne |
| Komunikační rozhraní | RS485 |
| Ochrany (AFCI, přepěťová ochrana) | AFCI, přepěťová ochrana AC typ 2, přepěťová ochrana DC typ 2, ochrana sítě |
| Integrovaný DC odpojovač | ano |
| Typ DC konektoru | MC4 |
| Topologie | bez trafa |
| Připojení k HDO | ano |
| Soulad s PPDS | ano |
| Displej | bez displeje |
| Třída krytí | IP66 |
| Min. provozní teplota okolí (°C) | -25 |
| Šířka (mm) | 546 |
| Výška (mm) | 460 |
| Hloubka (mm) | 228 |
| Váha (kg) | 21.0 |
| Záruka | 10 let |
Kde se produkt používá
Skvělá volba pro administrativní budovy, sklady a dílny s denní spotřebou elektřiny, kde je cílem snížit náklady na nákup energie z distribuční sítě bez nutnosti akumulace do baterií.
Uplatní se u nemovitostí s vyšším příkonem (tepelná čerpadla, klimatizace, ohřev bazénu), které dokážou přímý denní výkon 12 kW efektivně zužitkovat.
S čím je kompatibilní
- Fotovoltaické panely Kompatibilní s běžnými P-type (mono i poly) panely. Připojení se provádí pomocí standardních konektorů MC4.
- Měření a monitoring Pro sledování toků energie a dynamické řízení přetoků lze střídač propojit přes rozhraní RS485 s chytrými elektroměry Huawei DTSU666 nebo jednotkami SmartLogger.
- Absence bateriového vstupu Model SUN2000-12KTL-M5 je čistě síťový (on-grid) střídač. Neobsahuje rozhraní pro přímé připojení bateriového úložiště.
Doporučené příslušenství
Umožňuje přesné měření spotřeby v odběrném místě a řízení přetoků do sítě přes rozhraní RS485.
Třífázový elektroměr pro sledování energetických toků s přímým síťovým rozhraním.
Centrální jednotka pro pokročilý monitoring, diagnostiku a vzdálenou správu komerčních instalací.
Kompatibilní třífázový wallbox pro efektivní nabíjení elektromobilu přímo z fotovoltaických přebytků.
Časté dotazy
Shrnutí
Huawei SUN2000-12KTL-M5 je robustní třífázový síťový měnič o výkonu 12 kW se špičkovou účinností 98,4 %, 2 nezávislými trackery MPPT a kompletním bezpečnostním balíčkem AFCI a přepěťových ochran typu 2. Představuje spolehlivou volbu pro on-grid instalace bez akumulace.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | síťový |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.4% |
| Max. vstupní výkon [W]: | 18000 |
| Asymetrická dodávka: | ne |
| Počet DC připojení: | 4 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 200-1000 |
| Jmenovitý AC výstupní výkon [W]: | 12000 |
| Max. AC výstupní výkon [W]: | 13200 |
| Max. DC vstupní výkon [W]: | 18000 |
| Max. DC vstupní napětí [V]: | 1100 |
| Podporuje značku: | 0 |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | 66 |
| Šířka [mm]: | 546 |
| Výška [mm]: | 460 |
| Hloubka [mm]: | 228 |
| Váha [kg]: | 21.0 |
| Záruka výrobce (funkčnost): | 10 |
| AC jmenovitý výkon (kW): | 12.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Evropská účinnost (%): | 97.90 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný DC odpojovač: | ano |
| Max. AC výkon (kVA): | 13.20 |
| Max. výstupní proud (A): | 18.20 |
| Max. výkon DC generátoru (kWp): | 18.00 |
| Max. vstupní napětí DC (V): | 1100.00 |
| Max. celkový vstupní proud DC (A): | 60.00 |
| Max. vstupní proud na MPPT (A): | 30 |
| Max. celkový zkratový proud (A): | 80.00 |
| Max. zkratový proud na MPPT (A): | 40 |
| Max. vstupní napětí MPPT (V): | 1000.00 |
| Max. účinnost (%): | 98.40 |
| Min. vstupní napětí (V): | 200 |
| Min. vstupní napětí MPPT (V): | 200.00 |
| Min. provozní teplota okolí (°C): | -25 |
| Ochrana sítě: | ano |
| Rozhraní 1: | RS485 |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | bez trafa |
| Výrobce: | Huawei |
| Název produktu výrobce: | SUN2000-12KTL-M5 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 60.00 |
| Šířka vč. obalu (cm): | 56.00 |
| Výška vč. obalu (cm): | 30.50 |
| Váha vč. obalu (kg): | 23.500 |
| Počet kusů na paletě: | 12 |
| Váha palety (kg): | 326.00 |
| Rozměry palety DxŠxV (mm): | 1220x1150x1090 |
| Obalový materiál: | karton |
| Délka (mm): | 460.00 |
| Šířka (mm): | 546.00 |
| Výška (mm): | 228.00 |
| Hmotnost (kg): | 21.000 |
| Poskytovatel záruky: | Huawei |
| Záruka na produkt (let): | 10 |
| Váha [kg]: | 21.0 |
| Hloubka [mm]: | 228 |
| Výška [mm]: | 460 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 546 |
| Typ střídače: | síťový |
| Záruka výrobce: | 10 let |
| Podporuje značku: | 0 |
| Třída krytí [IP]: | 66 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ne |
| Počet DC připojení: | 4 |
| Rozsah MPP napětí [V]: | 200-1000 |
| Max. vstupní výkon [W]: | 18000 |
| Max. účinnost měniče: | 98.4% |
| Max. DC vstupní výkon [W]: | 18000 |
| Max. AC výstupní výkon [W]: | 13200 |
| Záruka výrobce (funkčnost): | 10 |
| Max. DC vstupní napětí [V]: | 1100 |
| Jmenovitý AC výstupní výkon [W]: | 12000 |
