Elektroměr SolarEdge SE-MTR-3Y-400V-A
Kód: 1731787Související produkty
Detailní popis produktu
SolarEdge SE-MTR-3Y-400V-A
Elektroměr SolarEdge s rozhraním Modbus slouží pro vysoce přesné měření výroby, spotřeby a toku energie v jednofázových i třífázových fotovoltaických instalacích. Umožňuje dynamické omezení přetoků do distribuční sítě a efektivní řízení vlastní spotřeby v rezidenčních i komerčních aplikacích.
- Podpora 1f i 3f sítí s nepřímým měřením přes proudové transformátory (CT)
- Rychlá komunikace přes sběrnici RS485 Modbus s odezvou do 200 ms
- Kompaktní provedení s montáží na standardní DIN lištu do rozvaděče
Přesný monitoring a řízení přetoků pro střídače SolarEdge
Jednotka SolarEdge SE-MTR-3Y-400V-A představuje klíčový prvek pro pokročilé řízení toku energií. Měřič zaznamenává data o nákupu a prodeji elektřiny v předávacím místě, případně měří spotřebu zátěže či celkovou výrobu. Díky kompaktní konstrukci a dodávaným adaptérům na DIN lištu jej snadno integrujete do běžné rozvodnice. Data jsou předávána přímo do střídače SolarEdge nebo řídicí jednotky Commercial Gateway, což zajišťuje okamžitou reakci při regulaci exportu a přehledné zobrazení v monitorovací platformě SolarEdge.
Hlavní výhody
Splňuje standardy IEC 62053-21 třídy 1 a dosahuje přesnosti ±1,0 % v celém rozsahu 1 % až 100 % jmenovitého proudu použitých proudových transformátorů.
Rychlá odezva do 200 ms umožňuje přesné omezení přetoků do distribuční sítě podle nastavených limitů a okamžité přizpůsobení výkonu střídače.
Jednotka podporuje montáž na standardní DIN lištu pomocí přibalených adaptérů i přímou instalaci na rovný povrch rozvaděče.
Výrobce SolarEdge poskytuje na elektroměr standardní pětiletou záruku kryjící materiálové a výrobní vady.

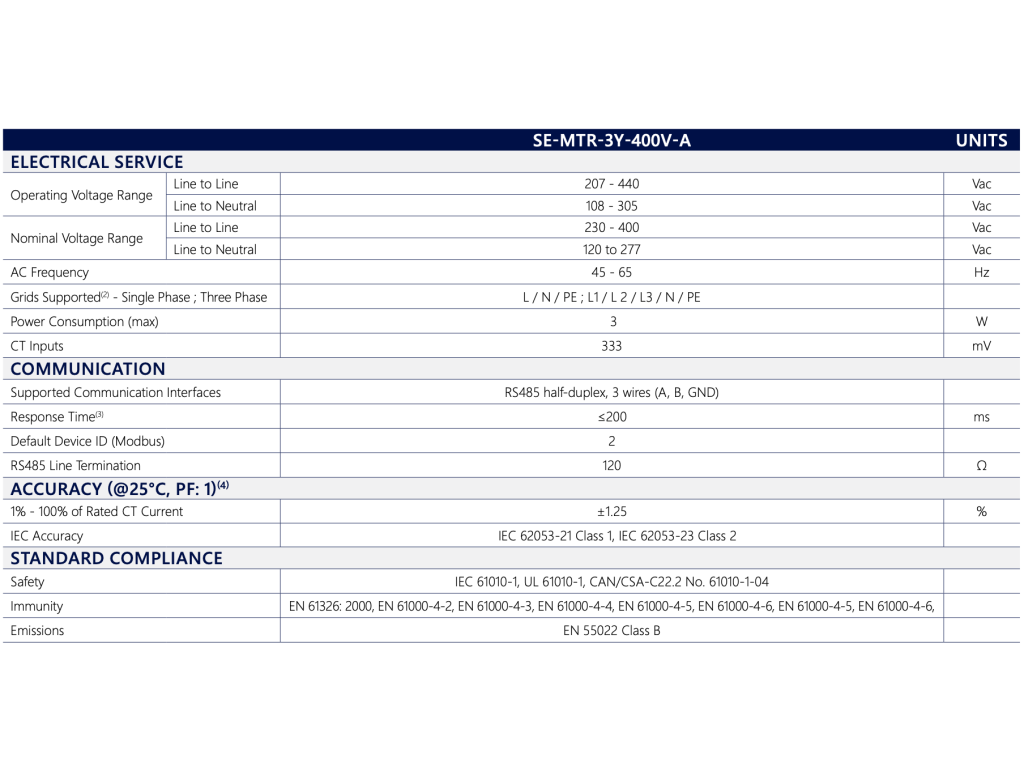

Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | Elektroměr | |
| Počet fází | 1/3 | L/N/PE i L1/L2/L3/N/PE |
| Typ AC měření | Nepřímé | Externí proudové transformátory CT |
| Vstup CT (mV) | 333 | |
| Jmenovité napětí L-N / L-L (V) | 230 / 400 | |
| Rozsah provozního napětí L-N (V) | 184–264.5 | |
| Rozsah provozního napětí L-L (V) | 320–460 | |
| Frekvence sítě (Hz) | 45–65 | |
| Vlastní spotřeba (W) | 3 | Maximální hodnota |
| Komunikační rozhraní | RS485 half-duplex | 3vodičové (A, B, GND) |
| Doba odezvy (ms) | ≤200 | Pro aplikace omezení výkonu |
| Přesnost měření (%) | ±1.0 | Při 1–100 % jmenovitého proudu CT |
| Třída krytí | IP20 | Vhodné pro vnitřní použití |
| Typ montáže | DIN lišta / povrch | |
| Provozní teplota (°C) | -40 až +85 | |
| Šířka (mm) | 138.6 | |
| Výška (mm) | 75.0 | |
| Hloubka (mm) | 35.0 | |
| Hmotnost (kg) | 0.225 | |
| Záruka (let) | 5 |
Kde se produkt používá
Instalace v místě připojení k distribuční síti pro sledování přetoků a nákupu energie, nezbytná pro nulové nebo omezené přetoky a efektivní provoz bateriových systémů.
Měření odběru celého objektu nebo vybraných podružných okruhů pro detailní přehled o energetických tocích v monitorovací aplikaci.
Instalace na výstupu střídače pro certifikované zaznamenávání celkové výroby fotovoltaické elektrárny.
S čím je kompatibilní
- Střídače SolarEdge Plná podpora jednofázových i třífázových střídačů SolarEdge konfigurovatelných přes aplikaci SetApp i střídačů s integrovaným displejem.
- Řídicí a komunikační brány Kompatibilní s jednotkou SolarEdge Commercial Gateway pro komerční systémy s více střídači na jedné sběrnici.
- Proudové transformátory (CT) Podporuje originální měřicí transformátory SolarEdge s výstupem 333 mV (např. řady SE-ACT, SE-CTS, CTB nebo Rogowského cívky). Proudové transformátory nejsou součástí balení a volí se dle požadovaného proudového rozsahu.
Doporučené příslušenství
Třífázový hybridní střídač využívá tento elektroměr pro řízení ukládání energie do baterie a dynamickou regulaci přetoků.
Kompatibilní třífázový střídač vyžadující připojení elektroměru pro přesné měření domovní spotřeby a optimalizaci vlastní spotřeby.
Časté dotazy
Shrnutí
SolarEdge SE-MTR-3Y-400V-A je spolehlivý a přesný Modbus elektroměr určený pro jednofázové i třífázové fotovoltaické instalace SolarEdge. Poskytuje data nezbytná pro monitoring spotřeby, optimalizaci využití baterií a plnění požadavků distributorů na omezení přetoků.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Typ AC měření: | nepřímé |
| Celkový počet napájených fází: | 1/3 |
| Typ montáže: | na DIN lištu |
| Výrobce: | SolarEdge |
| Název produktu výrobce: | SE-MTR-3Y-400V-A |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 90283090 |
| Délka vč. obalu (cm): | 14.00 |
| Šířka vč. obalu (cm): | 19.00 |
| Výška vč. obalu (cm): | 8.00 |
| Váha vč. obalu (kg): | 0.500 |
| Obalový materiál: | karton |
| Délka (mm): | 75.00 |
| Šířka (mm): | 139.00 |
| Výška (mm): | 35.00 |
| Hmotnost (kg): | 0.230 |
| Poskytovatel záruky: | SolarEdge |
| Záruka na produkt (let): | 5 |
