Hybridní střídač SOFAR ESI-12K-T1 12 kW
Kód: 1761858Související produkty
Detailní popis produktu
Třífázový hybridní střídač SOFAR ESI-12K-T1
SOFAR ESI-12K-T1 představuje robustní třífázový hybridní střídač o jmenovitém AC výkonu 12 kW, navržený pro moderní rezidenční i komerční fotovoltaické instalace s akumulací. Se třemi nezávislými MPPT trackery a podporou až 24 kWp instalovaného výkonu panelů umožňuje optimální využití střech s různými sklony a orientacemi.
- 3 nezávislé MPPT trackery s podporou předimenzování DC pole až na 24 kWp
- Plně asymetrický provoz se 100% podporou nesymetrického zatížení fází
- Rychlé záložní napájení EPS s přepnutím do 10 ms a špičkovým přetížením
Efektivní řízení energie a nezávislost na distribuční síti
Střídač SOFAR ESI-12K-T1 slučuje funkce fotovoltaického střídače a bateriového měniče do jednoho kompaktního zařízení. Připojuje se k vysokonapěťovým lithiovým bateriím v rozsahu 350 až 435 V a dosahuje špičkové účinnosti přeměny až 98,2 %. Díky přirozenému pasivnímu chlazení bez externích ventilátorů pracuje bez zbytečného hluku a s minimálními nároky na údržbu. Konstrukce s krytím IP66 dovoluje flexibilní instalaci jak v technických místnostech, tak ve venkovním prostředí.
Hlavní výhody
Tři sledovače maximálního výkonu dovolují bezproblémové připojení stringů z různých střešních rovin i při částečném stínění.
Při výpadku sítě přepne střídač do ostrovního režimu během 10 ms, takže citlivé spotřebiče v domácnosti zůstanou plynule napájeny.
Umožňuje dodat energii přesně do té fáze, kde je aktuálně nejvyšší spotřeba, což maximalizuje úspory při českém měření po fázích.
Detekce sériového elektrického oblouku společně s přepěťovými ochranami typu II na AC i DC straně zajišťuje vysokou úroveň bezpečnosti.
Chlazení přirozeným prouděním vzduchu eliminuje hluk větráků a robustní tělo odolá prachu i tryskající vodě.

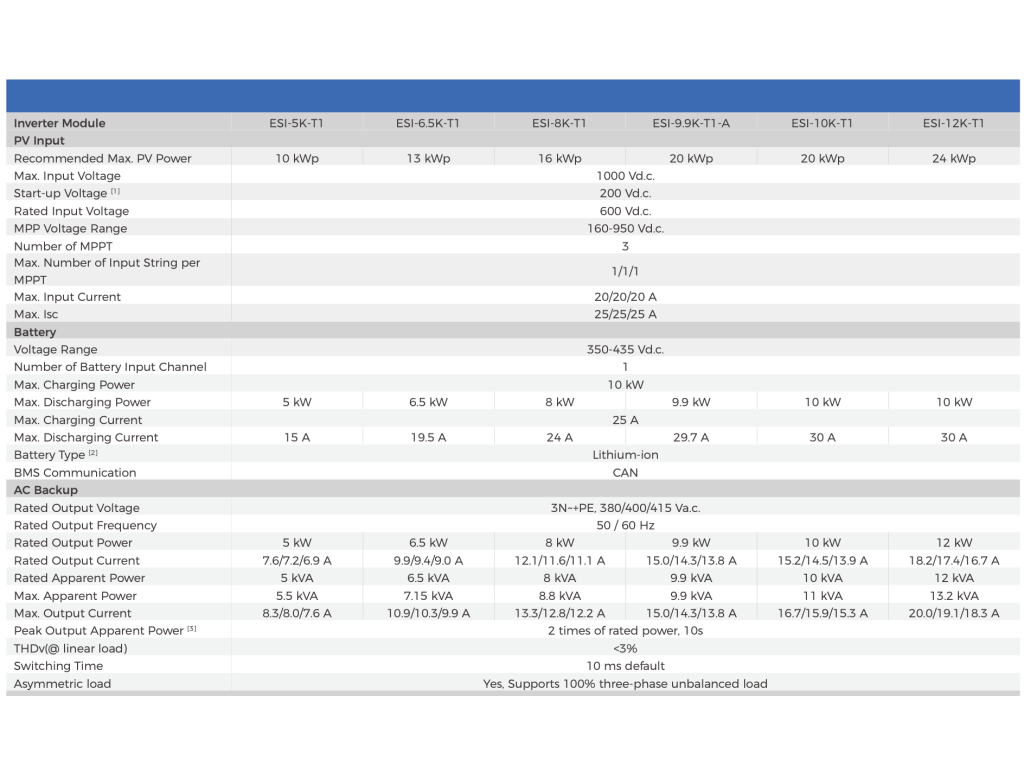

Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | hybridní |
| Počet fází | 3 |
| Jmenovitý výstupní výkon (W) | 12000 |
| Max. AC výstupní výkon (W) | 13200 |
| Max. AC výstupní proud (A) | 20.0 |
| Max. DC vstupní výkon (W) | 24000 |
| Max. DC vstupní napětí (V) | 1000.00 |
| Rozsah MPP napětí (V) | 160-950 |
| Počet MPP trackerů | 3 |
| Počet stringů na MPPT | 1 |
| Max. DC vstupní proud na MPPT (A) | 20 |
| Max. účinnost (%) | 98.20 |
| Evropská účinnost (%) | 97.50 |
| Asymetrická dodávka | Ano (100 %) |
| Typ baterie | Lithium-ion |
| Napěťový rozsah baterie (V) | 350-435 |
| Max. nabíjecí / vybíjecí výkon (W) | 10000 / 10000 |
| Záložní výstup EPS / backup | Ano (12 kVA trvale, přepnutí do 10 ms) |
| Komunikační rozhraní | RS485, CAN |
| Monitoring | W-Lan, LCD displej, mobilní aplikace (volitelně 4G/LAN) |
| Ochrany | AFCI, přepěťová ochrana typ 2 (AC i DC), ochrana proti ostrovnímu provozu |
| Třída krytí | IP66 |
| Chlazení | Přirozené (bez ventilátoru) |
| Provozní teplota (°C) | -30 až +60 |
| Šířka (mm) | 708 |
| Hloubka (mm) | 170 |
| Výška (mm) | 440 |
| Váha (kg) | 30.0 |
| Záruka | 10 let |
| Startovací vstupní napětí (V) | 200 |
| Max. zkratový proud na MPPT (A) | 25 |
| Max. nabíjecí proud baterie (A) | 25.00 |
| Max. vybíjecí proud baterie (A) | 30 |
| Topologie | Beztransformátorová |
| Vlastní spotřeba ve standby (W) | <10 |
| Soulad s PPDS | Ano |
Kde se produkt používá
Ideální volba pro moderní novostavby a rodinné domy s tepelným čerpadlem, klimatizací či elektromobilem vyžadující třífázové napájení a asymetrii.
Díky 3 nezávislým MPPT trackerům lze pokrýt různé části střechy (východ, jih, západ) bez nutnosti instalace dodatečných stringových střídačů.
Zajišťuje bezpečný a automatický přechod do ostrovního režimu při výpadku distribuční sítě s odezvou do 10 ms.
S čím je kompatibilní
- Kompatibilita s bateriemi Plně optimalizováno pro bateriové moduly SOFAR BTS 5K s řídicí jednotkou BTS 5K-BDU.
- Měření a řízení přetoků Podporuje komunikaci s chytrými třífázovými elektroměry SOFAR DTSU666 přes rozhraní RS485 pro monitoring toků energie a dynamické omezování přetoků.
- Distribuční soustava ČR Střídač splňuje podmínky paralelního připojení k distribuční soustavě (soulad s PPDS).
Doporučené příslušenství
Nezbytná řídicí jednotka bateriového systému pro komunikaci a řízení vysokonapěťových bateriových modulů SOFAR BTS 5K.
Kompatibilní vysokonapěťový bateriový modul o kapacitě 5 kWh pro efektivní ukládání solární energie.
Třífázový elektroměr pro přesné sledování spotřeby domu a správné řízení asymetrických přetoků.
Časté dotazy
Shrnutí
SOFAR ESI-12K-T1 je špičkový třífázový hybridní střídač s výkonem 12 kW, 3 MPPT vstupy, asymetrickým provozem a bleskovou zálohou. Nabízí tichý bezventilátorový chod, krytí IP66 a prodlouženou 10letou záruku, což z něj činí spolehlivé srdce každé moderní fotovoltaické elektrárny s bateriovým úložištěm.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.2% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 3 |
| ? Počet MPP trackerů: | 3 |
| Rozsah MPP napětí [V]: | 160-950 |
| Jmenovitý AC výstupní výkon [W]: | 12000 |
| Max. AC výstupní výkon [W]: | 13200 |
| Max. DC vstupní proud [A]: | 20 |
| Max. DC vstupní výkon [W]: | 24000 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP66 |
| Šířka [mm]: | 708 |
| Výška [mm]: | 170 |
| Hloubka [mm]: | 440 |
| Váha [kg]: | 30.0 |
| AC jmenovitý výkon (kW): | 12.00 |
| AC přepěťová ochrana: | typ 2 |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | AC/DC |
| Typ DC konektoru: | MC4 |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Evropská účinnost (%): | 97.50 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 3 |
| Integrovaný DC odpojovač: | ano |
| Nabíjecí napětí (V): | 350-435 |
| Nabíjecí proud (A): | 25.00 |
| Max. AC výkon (kVA): | 13.20 |
| Max. výstupní proud (A): | 16.70 |
| Max. výkon DC generátoru (kWp): | 24.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 60.00 |
| Max. vstupní proud na MPPT (A): | 20 |
| Max. celkový zkratový proud (A): | 75.00 |
| Max. zkratový proud na MPPT (A): | 25 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Max. účinnost (%): | 98.20 |
| Min. vstupní napětí (V): | 160 |
| Min. vstupní napětí MPPT (V): | 160.00 |
| Min. provozní teplota okolí (°C): | -30 |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | beztransformátorová |
| Výrobce: | SOFAR |
| Název produktu výrobce: | ESI-12K-T1 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 35.00 |
| Šířka vč. obalu (cm): | 77.00 |
| Výška vč. obalu (cm): | 57.00 |
| Váha vč. obalu (kg): | 36.500 |
| Počet kusů na paletě: | 6 |
| Počet palet v kontejneru: | 60 |
| Počet kusů v kontejneru: | 360 |
| Obalový materiál: | karton |
| Délka (mm): | 170.00 |
| Šířka (mm): | 708.00 |
| Výška (mm): | 440.00 |
| Hmotnost (kg): | 30.000 |
| Poskytovatel záruky: | SOFAR |
| Standardní produktová záruka (roky): | 10 |
| Váha [kg]: | 30.0 |
| Hloubka [mm]: | 440 |
| Výška [mm]: | 170 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 708 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP66 |
| Počet MPP trackerů: | 3 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 3 |
| Rozsah MPP napětí [V]: | 160-950 |
| Max. účinnost měniče: | 98.2% |
| Max. DC vstupní proud [A]: | 20 |
| Max. DC vstupní výkon [W]: | 24000 |
| Max. AC výstupní výkon [W]: | 13200 |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 12000 |
