Anténa Ebyte TX433-XPL-100
Kód: 1753742Související produkty
Detailní popis produktu

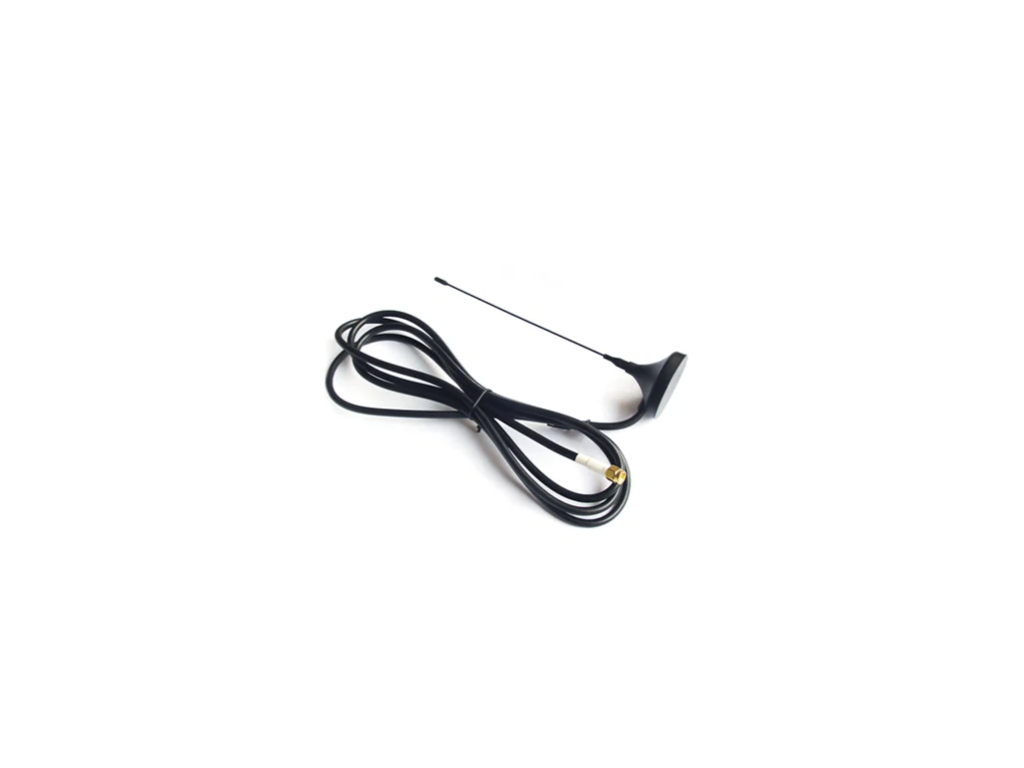

Magnetická všesměrová anténa Ebyte TX433-XPL-100 (433 MHz)
Kompaktní prutová anténa s magnetickou základnou navržená pro spolehlivý bezdrátový přenos v pásmu 433 MHz. Nabízí zisk 3,5 dBi a impedanci 50 Ω, což zajišťuje stabilní signál při komunikaci průmyslových modulů, telemetrických jednotek i měřicích prvků.
- Zisk 3,5 dBi pro spolehlivý dosah v pásmu 433 MHz
- Magnetická základna pro rychlé a pevné uchycení na kovový podklad
- Kompaktní rozměry s celkovou výškou 85 mm
Stabilní radiový přenos pro řídicí a monitorovací systémy
Model Ebyte TX433-XPL-100 představuje externí anténu typu přísavka/magnetická patka pro aplikace vyžadující vyvedení radiového signálu mimo stíněný prostor či rozvaděč. Díky impedanci 50 Ω a maximálnímu výkonu až 10 W je plně přizpůsobena pro většinu RF vysílačů a datových modemů pracujících na frekvenci kolem 433 MHz.
Hlavní výhody
Zajišťuje rovnoměrné všesměrové vyzařování a vyšší dosah ve srovnání se základními integrovanými anténami.
Základna umožňuje snadné přichycení na ocelové konstrukce, plechové rozvaděče nebo karoserie bez nutnosti vrtání.
Elektrické parametry s PSV (SWR) do 1,5 zaručují minimální odrazy signálu a efektivní přenos výkonu.
Nízká hmotnost 28 g a celková výška pouhých 85 mm minimalizují riziko mechanického poškození.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Typ | Magnetická prutová anténa | |
| Pracovní frekvence | 433 MHz | |
| Šířka pásma | 40 MHz | |
| Zisk | 3,5 dBi | |
| Impedance | 50 Ω | |
| Činitel stojatého vlnění (SWR) | ≤ 1,5 | |
| Maximální výkon | 10 W | |
| Provedení konektoru | Male (samec) | |
| Montáž | Magnetická základna | |
| Délka | 30 mm | průměr základny |
| Šířka | 30 mm | průměr základny |
| Výška | 85 mm | |
| Hmotnost | 0,028 kg | |
| Certifikace | RoHS |
Kde se produkt používá
Umístění antény na vnější plášť kovového rozvaděče odstraňuje stínění skříně a zlepšuje radiový dosah telemetrie.
Vhodné pro bezdrátové modemy, převodníky RS485/RS422 a senzory komunikující na frekvenci 433 MHz.
Zajišťuje bezdrátové spojení mezi regulátory, střídači nebo dataloggery v terénu.
S čím je kompatibilní
- VF vysílače a moduly 433 MHz Kompatibilní s radiovými moduly Ebyte i zařízeními třetích stran vybavenými odpovídajícím VF konektorem a impedancí 50 Ω.
- Datové modemy Ebyte řady E90-DTU Přímo použitelné s bezdrátovými moduly pracujícími v pásmu 410–441 MHz.
Doporučené příslušenství
Kompatibilní průmyslový radiový modem v pásmu 433 MHz vyžadující externí anténu s impedancí 50 Ω.
Bezdrátová komunikační jednotka pro přenos dat, ke které slouží tato anténa jako externí vysílací a přijímací prvek.
Časté dotazy
Shrnutí
Ebyte TX433-XPL-100 je kompaktní a efektivní 433MHz anténa se ziskem 3,5 dBi a magnetickou patkou. Představuje praktické řešení pro stabilní bezdrátovou komunikaci průmyslových a telemetrických modulů.
Doplňkové parametry
| Kategorie: | Elektromateriál |
|---|---|
| Výrobce: | Ebyte |
| Název produktu výrobce: | TX433-XPL-100 |
| Váha vč. obalu (kg): | 0.100 |
| Délka (mm): | 30.00 |
| Šířka (mm): | 30.00 |
| Výška (mm): | 85.00 |
| Hmotnost (kg): | 0.028 |
